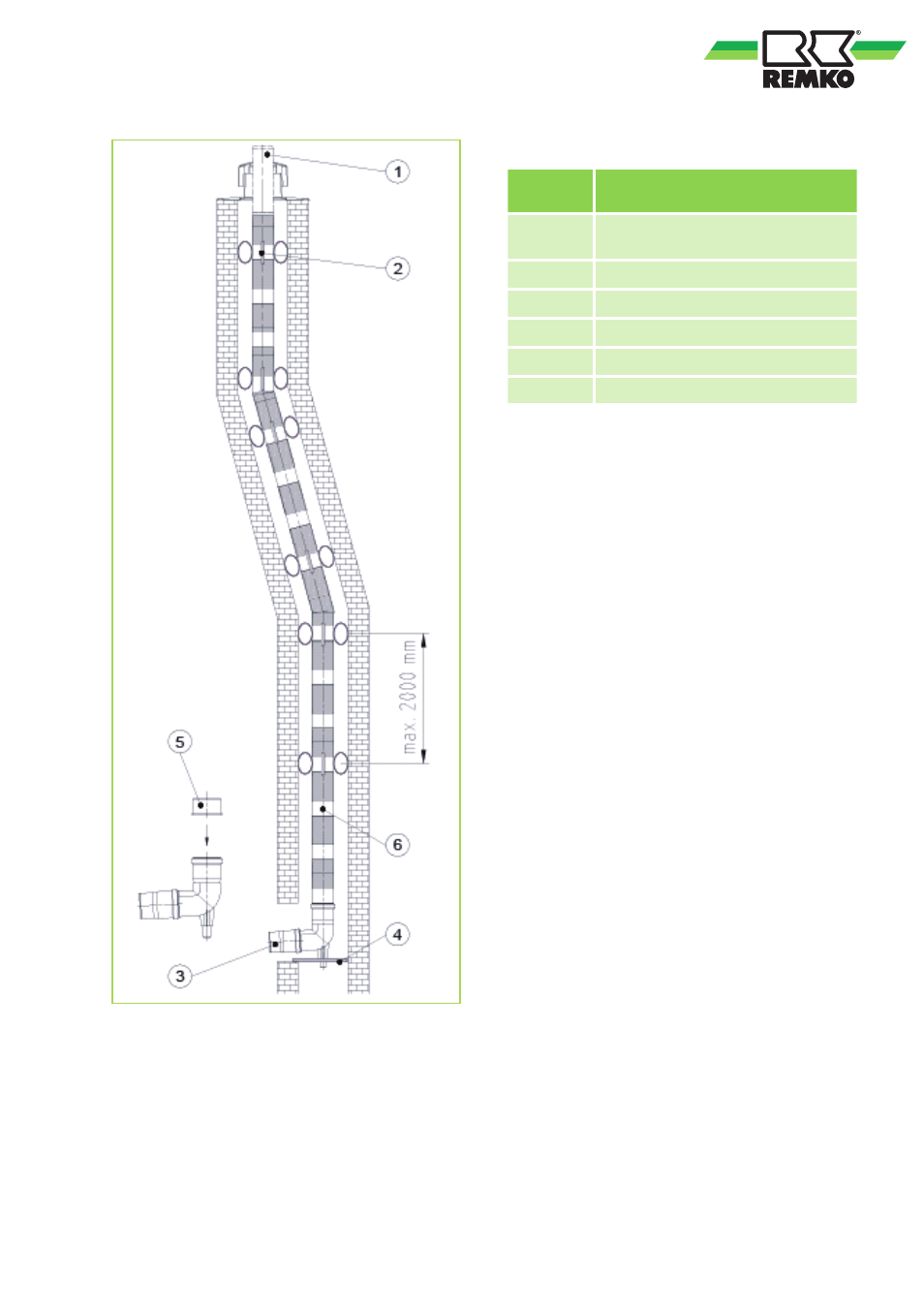

Fig. 58: Système de cheminée, flexible.
Abrévia-
tion
Signification
1
Extrémité de conduite de tube
d'évacuation des gaz
2
Entretoise
3
Arc d'appui
4
Appui
5
Douille de tube flexible
6
Tube d'évacuation des gaz, flexible
Fixation du tube flexible d'évacuation des gaz
dans l'habillage de la gaine d'aération
La conduite flexible d'évacuation des gaz peut à
présent être découpée sur le toit jusqu'à env. 35
cm au-dessus de l'embouchure de la gaine d'aéra-
tion/de la cheminée. L'habillage de la gaine d'aéra-
tion se compose de trois parties. La partie infé-
rieure (13), le collier de tube flexible (14) et le
Tout d'abord, la partie inférieure (14) est poussée
au-dessus de l'extrémité de la conduite (1)
(Voir la Fig. 58) et vissée solidement avec sa sur-
face de bride à l'aide du jeu de fixation fourni sur
l'embouchure de la gaine d'aération. Selon la sur-
face de l'embouchure de la cheminée, un mastic
approprié doit être utilisé. Le collier de tube flexible
(14) est ouvert et poussé au-dessus de l'extrémité
de la conduite jusqu'à la partie inférieure (13). Le
collier de tube flexible (14) comprend une gorge de
retenue sur le bord supérieur de la partie supéri-
eure et empêche que la conduite d'évacuation des
gaz ne glisse dans la gaine d'aération. Le capot
est ensuite retourné par dessus et pressé sur la
partie inférieure. À présent, la conduite d'évacua-
tion des gaz est coupée à 4 cm au moins au-
dessus du capot.
