Débits – lpm/scfh
Air
Débit préliminaire 149 / 315
Débit de coupe 161 / 342
FONCTIONNEMENT

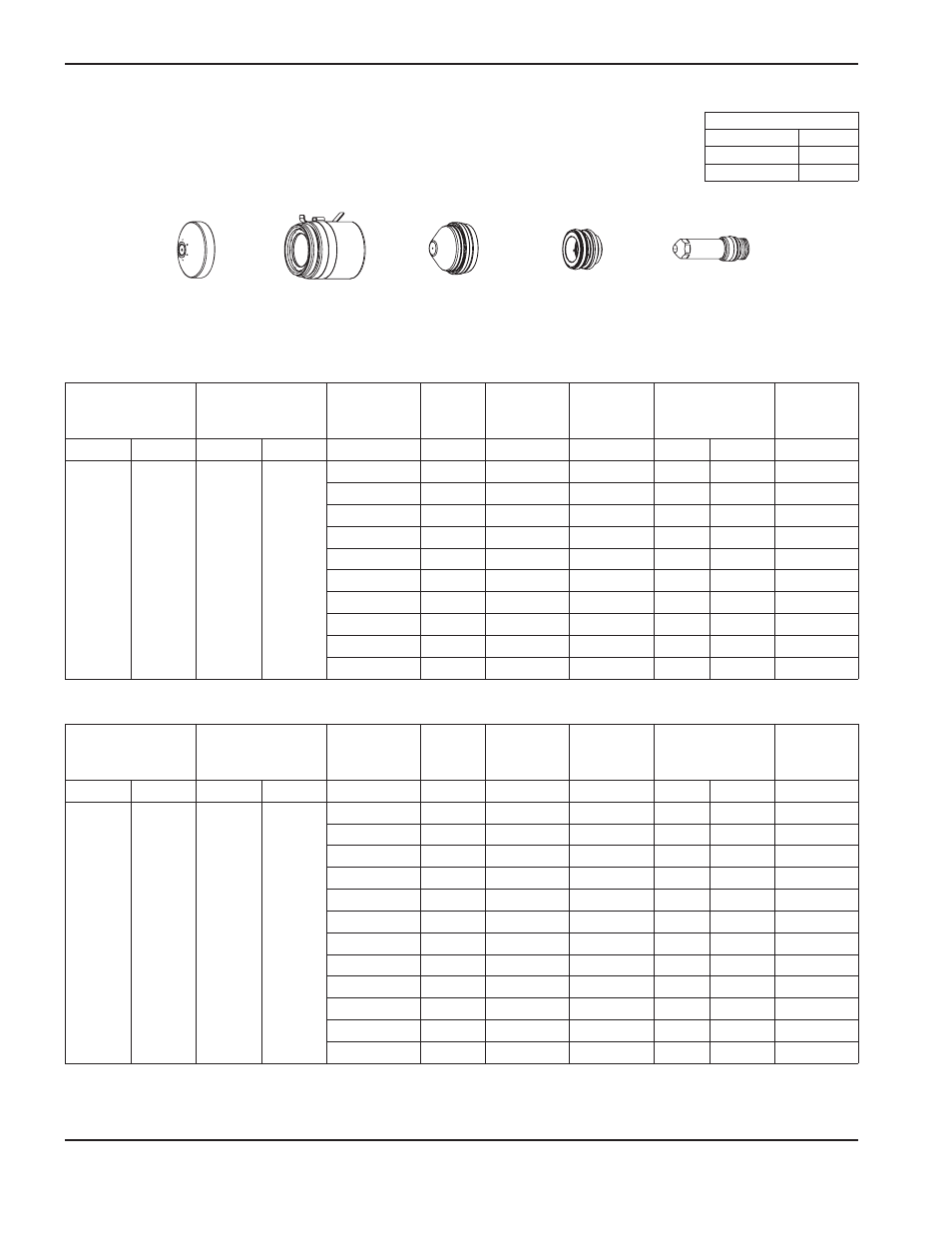

4-20 HySpeed HSD130 Manuel d’instructions
Aluminium
Air Plasma / Air Protection
45 A Coupage
220532 220525 220529 220528 220578
220490 (pas de languette IHS)
Système Métrique
Système Anglais
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection po. V po. ppm po. facteur % sec.
Air Air 62 73
0.016 113 0.060 310 0.120 200 0.0
0.020 114 0.060 300 0.120 200 0.0
0.025 115 0.060 290 0.120 200 0.0
0.032 116 0.060 270 0.120 200 0.1
0.040 117 0.070 250 0.140 200 0.1
0.051 118 0.070 220 0.140 200 0.2
0.064 119 0.070 185 0.140 200 0.2
0.081 120 0.080 150 0.160 200 0.2
0.102 120 0.080 110 0.160 200 0.3
1/8 121 0.080 90 0.160 200 0.3
3/16 122 0.090 65 0.180 200 0.4
1/4 130 0.100 40 0.200 200 0.5
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection mm V mm mm/m mm facteur % sec.
Air Air 62 73
0,5 113 1,5 7 600 3,0 200 0,0
0,8 116 1,5 6 900 3,0 200 0,1
1,0 117 1,8 6 350 3,6 200 0,1
1,2 118 1,8 5 800 3,6 200 0,2
1,5 119 1,8 5 000 3,6 200 0,2
2,0 120 2,0 3 950 4,0 200 0,2
2,5 120 2,0 2 950 4,0 200 0,3
3,0 121 2,0 2 400 4,0 200 0,3
4,0 122 2,3 1 950 4,6 200 0,4
6,0 130 2,5 1 150 5,0 200 0,5
