A

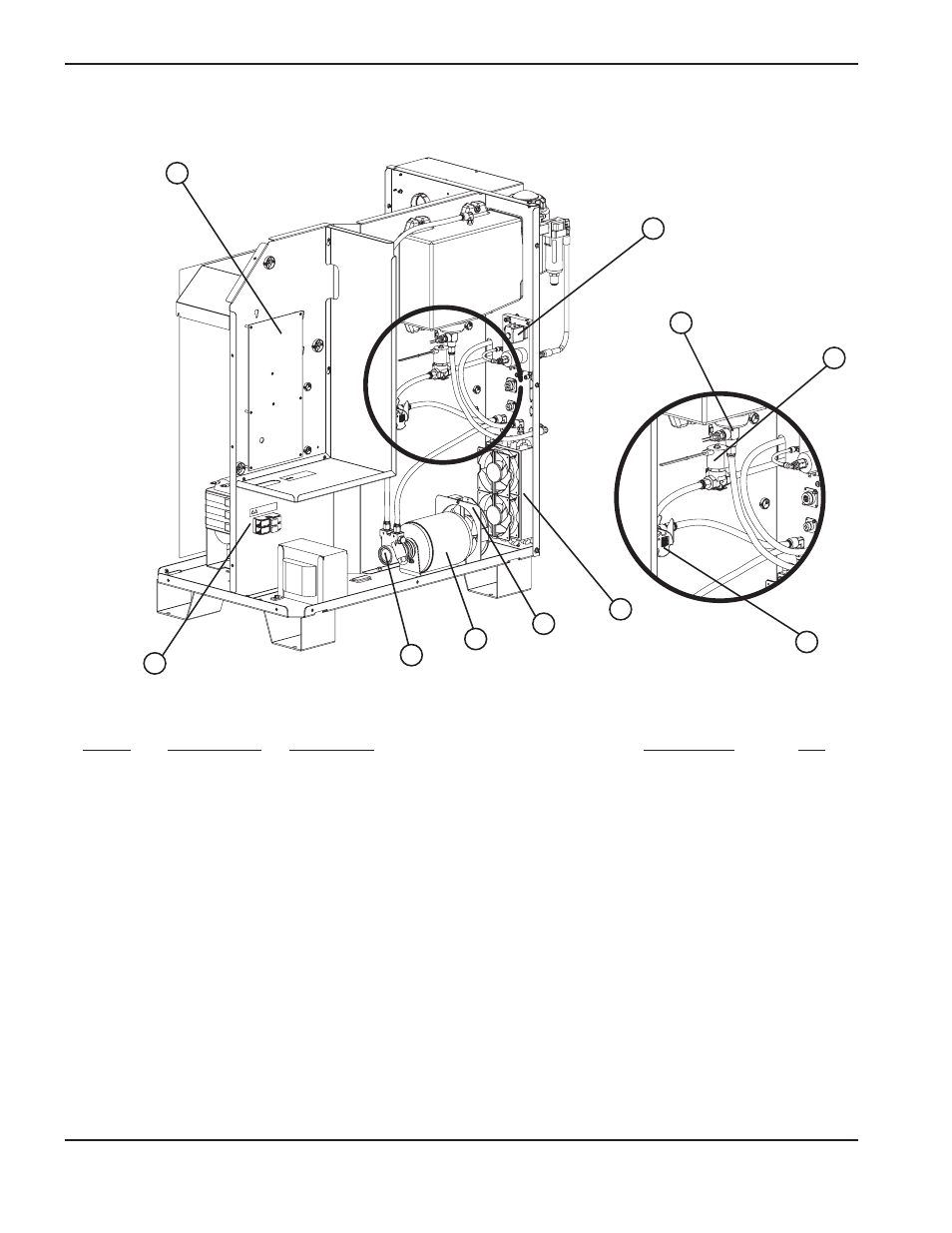

NOMENCLATURE DES PIÈCES
6-6 HySpeed HSD130 Manuel d’instructions
Numéro
Article de référence Description Désignation Qté
1 041935 Power distribution PCB PCB3 1
2 229102 Gas manifold 1
3 109393 Temperature switch 1
4 006046 Solenoid valve CLT SOL 1
5 229119 Flow switch FLS 1
6 027978 Heat exchanger assembly 1
7 127039* 6" fan :230 CFM, 115 VAC 50-60 HZ 1
8 128385 Motor assembly: 1/3HP 240 V 50-60 HZ 1
9 229126 Pump 1
10 008709** Fuse: 20 amp, 500 volt F1, F2 2
008551*** Fuse: 7.5 amp, 600 volt F1, F2 2
* Source de courant 200, 220, 380, 400 et 440 V
** Source de courant 200, 220 et 240 V
*** Source de courant 380, 400, 440, 480 et 600 V
Source de courant
1
3
4
5
6
7
8
9
10
2
