ENTRETIEN
HySpeed HSD130 Manuel d’instructions 5-23

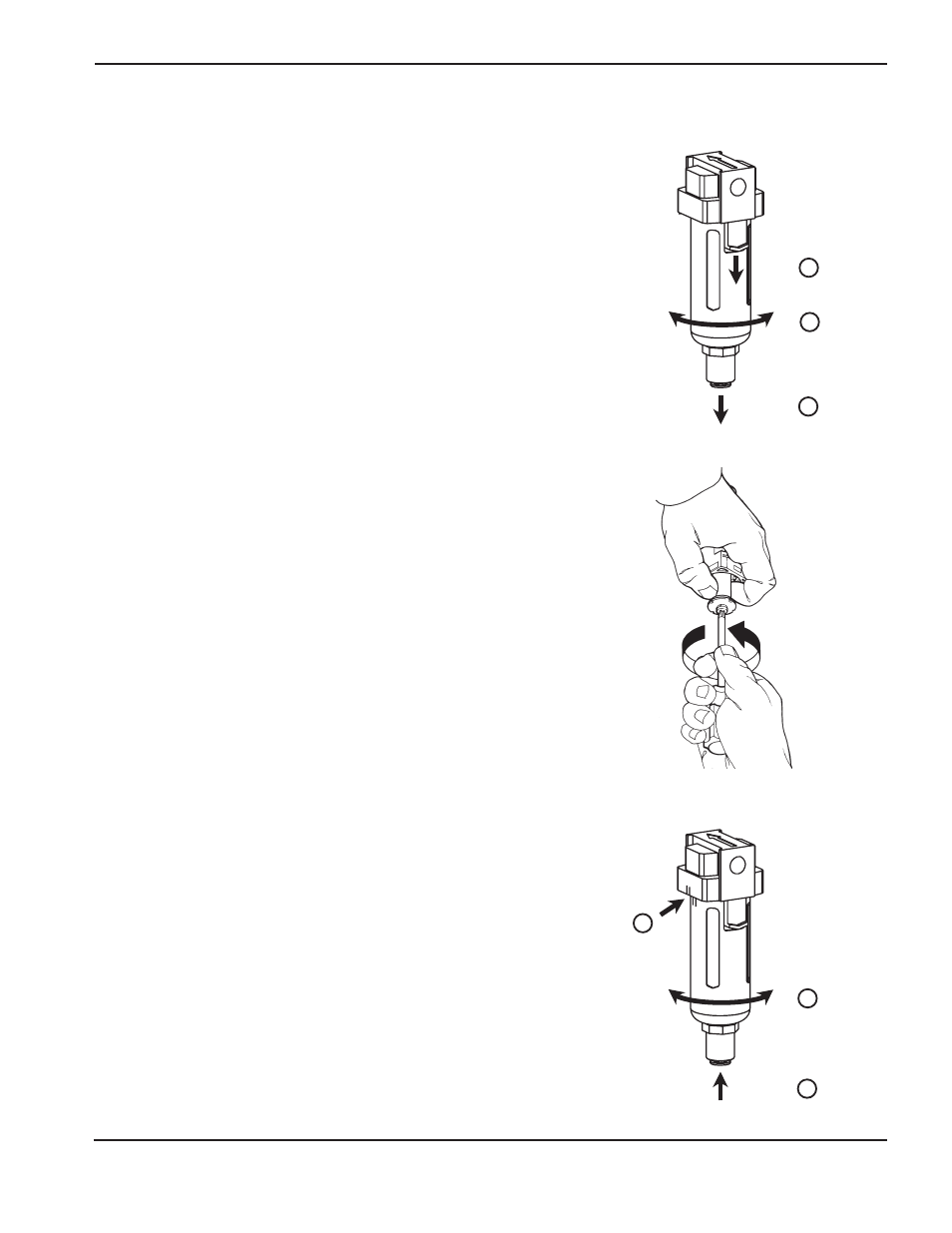

Remplacement du filtre à air
A
B
C
1. Déconnecter l’alimentation électrique et le gaz d’alimentation.
Déposer la cuvette du filtre et la vieille cartouche filtrante.
a. Appuyer vers le bas et maintenir la languette de dégagement noire.
(Si vous ne voyez pas la languette, vérifiez l’arrière de la cuvette.)
b. Faire tourner la cuvette du filtre dans n’importe quel sens jusqu’à
ce qu’il se détache.
c. Tirer sur la cuvette du filtre vers le bas pour l’enlever. La cuvette
comporte un joint torique sur sa partie supérieure. Ne pas jeter le
joint torique. S’il a besoin d’être remplacé, utiliser le numéro de
référence 011105.
A
B
C
Replacer la cuvette du filtre.
a. Tenir la languette noire vers le bas et faire glisser la
cuvette du filtre sur la nouvelle cartouche filtrante.
b. Aligner les marques sur la cuvette du filtre et le corps
du filtre.
c. Faire tourner la cuvette du filtre jusqu’à ce qu’elle se
bloque en place.
À l’aide d’un tournevis, déposer la cartouche filtrante du logement
du filtre. Monter alors la nouvelle cartouche du filtre.
Note : Ne pas permettre à la cartouche filtrante de tourner quand
on desserre la vis.
