ENTRETIEN
HySpeed HSD130 Manuel d’instructions 5-33
0418 05

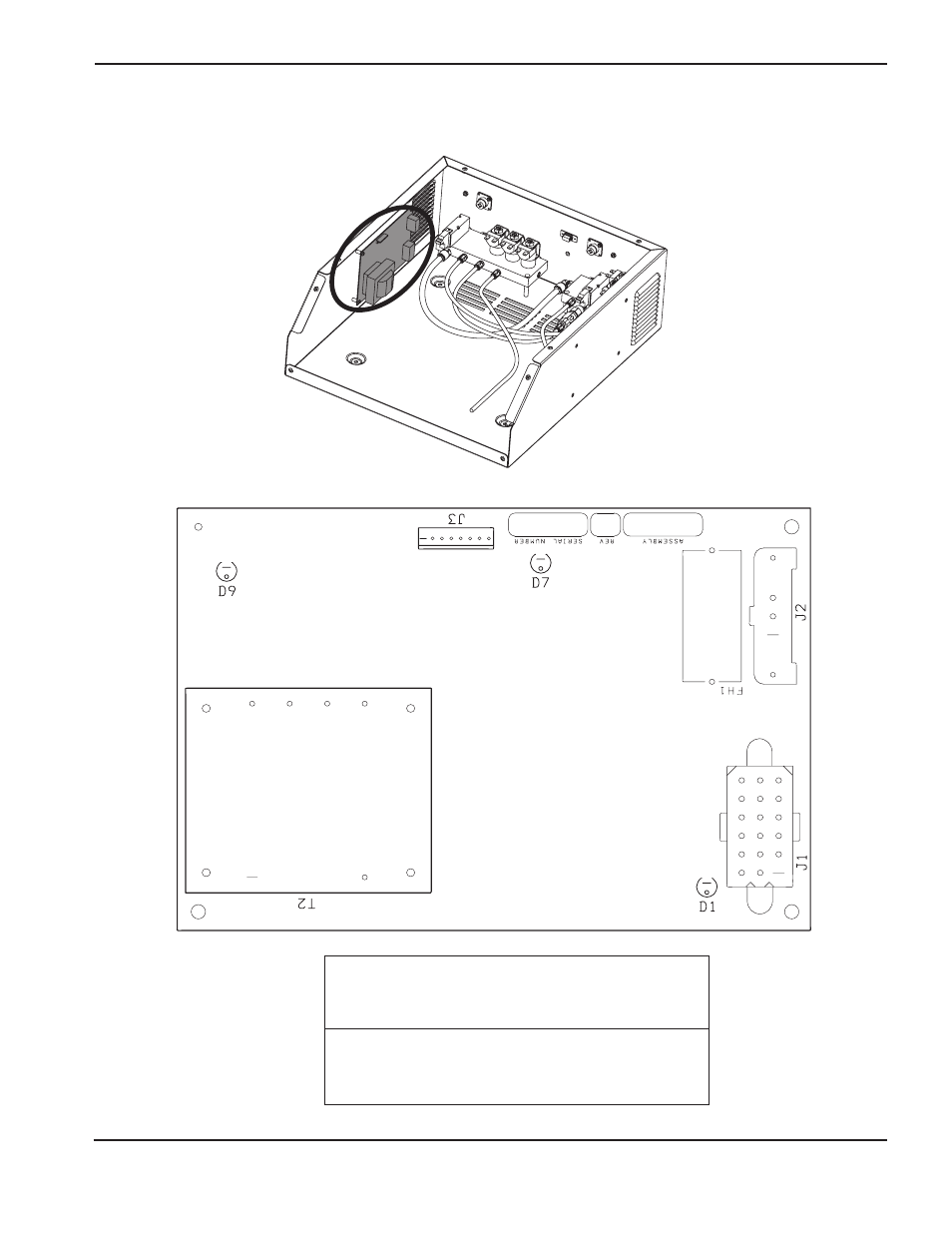

PCB1 : CI de distribution d’alimentation de la console des gaz combustibles
Liste des DEL du CI de distribution d’alimentation
de la console des gaz
DEL Nom du signal Couleur
D1 120 V c.a. Vert
D7 + 5 V c.c. Rouge
D9 + 24 c.c. Rouge
5 amp
fusible à
fusion
temporisée
