SPÉCIFICATIONS
2-10
HySpeed HSD130
Manuel d’instructions

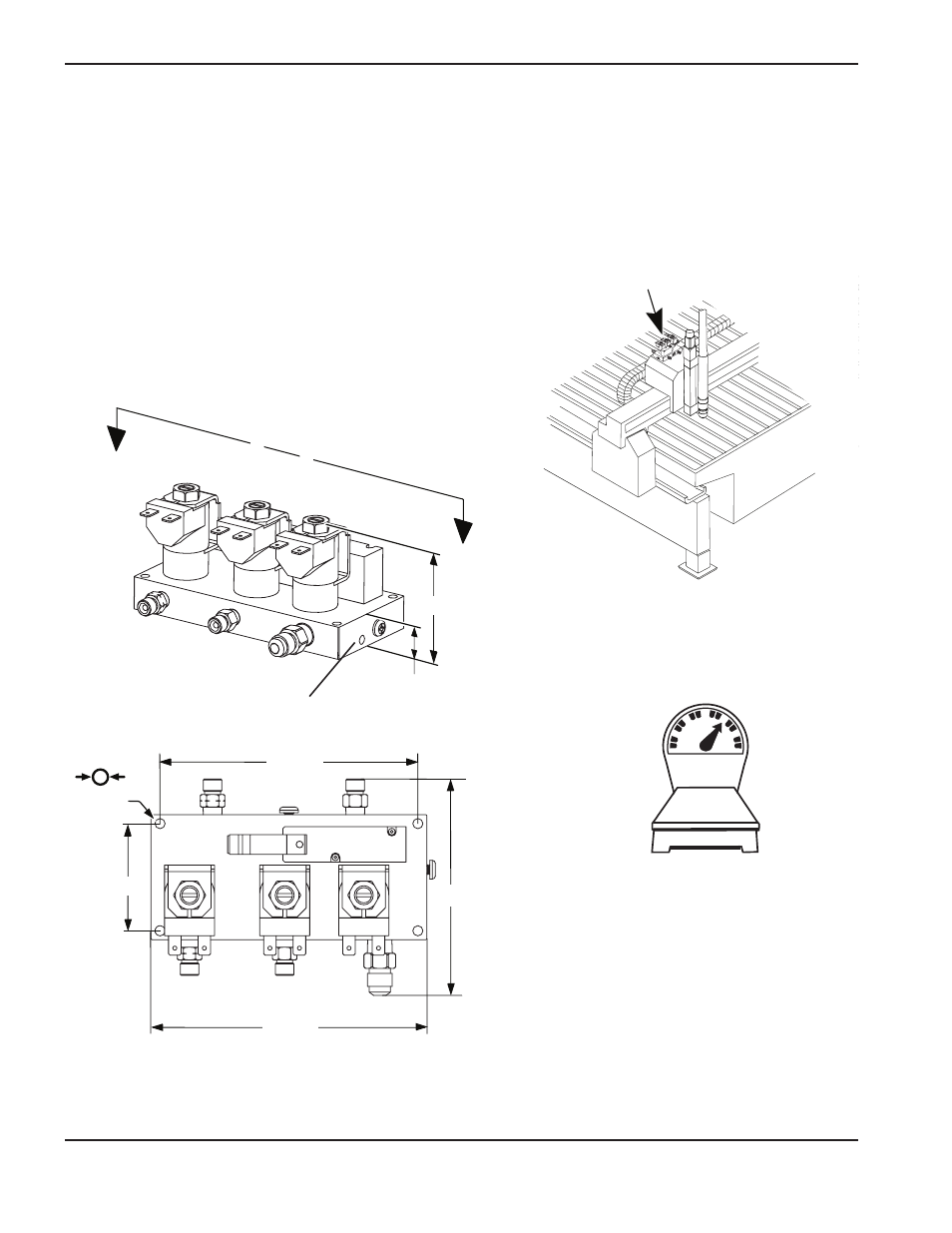

Bloc d’électrovannes standard – 229105
• La longueur maximale du câble du bloc d’électrovannes au lève-torche est de 1,8 m.
• Monter l’ensemble bloc d’électrovannes sur le chariot de la torche des grandes tables. Sur les petites tables,
on peut le monter sur un support situé juste au-dessus du pont.
• Le trou d’évent sur le côté du collecteur doit être dégagé en permanence.
A
A
A - A
70 mm
139,7 mm
54,4 mm
5,16 mm
130,8 mm
109,7 mm
19 mm
1,30 kg
Trou d’évent
