INSTALLATION
3-14 HySpeed HSD130 Manuel d’instructions

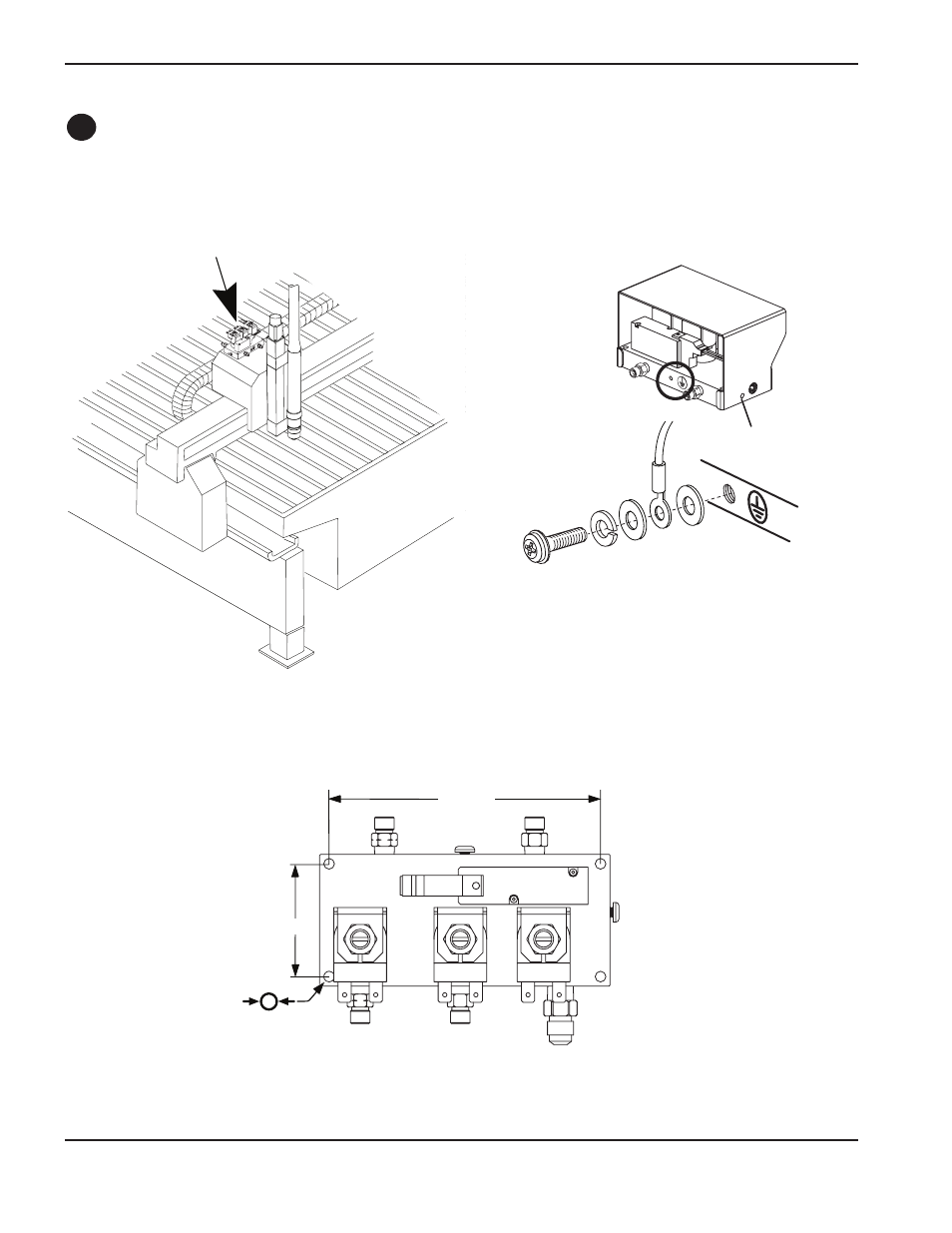

Installer le bloc d’électrovannes (standard et gaz combustible)
Monter le bloc d’électrovannes près du lève-torche. La longueur maximale des tuyaux de gaz entre le bloc
d’électrovannes et la torche est de 1,8 m.
B
Mise à la terre du bloc d’électrovannes
54,4 mm
5,16 mm
130,8 mm
Trou d’évent :
Laisser dégagé
en permanence
