ENTRETIEN
HySpeed HSD130 Manuel d’instructions 5-37

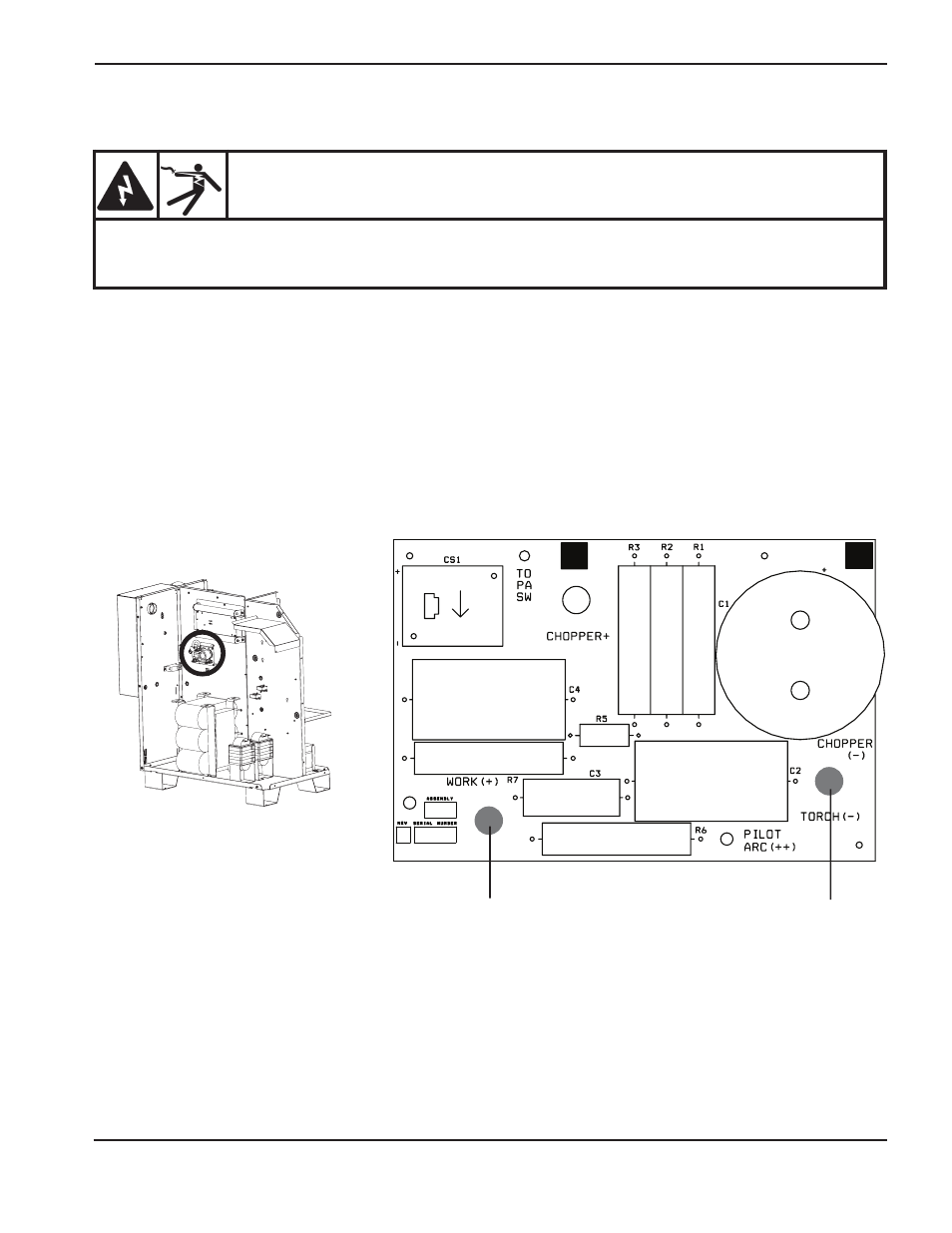

Test 3 – utiliser un compteur pour mesurer la tension à vide
J6.3
(WORK)
J6.2
(NEGATIVE)
1. Il est préférable d’utiliser des conducteurs de test à pince pour éloigner vos mains et le compteur à l’extérieur de la
source de courant. Connecter le compteur à J6.3 (WORK) et J6.2 (NEGATIVE) sur le CI E/S (PCB 6).
2. Mettre le système sous tension (ON).
3. Le hâcheur automatique commence en même temps que le cycle de purge. On entend le contacteur principal se
fermer et 0 à 5 secondes plus tard le compteur indique 311 V c.c. C’est la tension à vide pour le canal 1. La tension
commencera à diminuer jusqu’à 0 V c.c. et augmentera alors à 311 V c.c. à nouveau. Le deuxième relevé représente
la tension à vide pour le canal 2.
DANGER
RISQUE D’ÉLECTROCUTION : Le système ferme le contacteur et fournit la tension au CI E/S (PCB6)
sans indication du technicien. Des tensions mortelles supérieures à 300 V c.c. seront présentes en
permanence au cours de la montée en puissance.
