Sectionneur
Le sectionneur permet de déconnecter (isoler) la tension d’alimentation. Installer cet
interrupteur près de la source de courant pour faciliter l’accès à l’opérateur.
L’installation doit être confiée à un électricien agréé et conforme aux codes nationaux et locaux
applicables.
The switch should:
• isoler le matériel électrique et déconnecter tous les conducteurs sous tension de la
tension d’alimentation quand il est sur OFF (arrêt);
•
avoir une position OFF (arrêt) et une position ON (marche) clairement indiquées par un
«O» (pour OFF)
et «1» (pour ON);
• comporter une manette pouvant être verrouillée en position «OFF»;
•
comporter un mécanisme automatique qui sert d’arrêt d’urgence;
•
être muni de fusibles à fusion lente ayant le bon pouvoir de coupure (voir le tableau ci-avant).
Câble d’alimentation
La dimension des câbles varie selon la distance entre la prise et la boîte principale. Utiliser un câble d'alimentation de
type SO à quatre conducteurs avec température nominale du conducteur de 60 °C. L’installation doit être confiée à un
électricien agréé et conformément aux codes nationaux ou locaux qui s’appliquent.
Exigences relatives à l’alimentation électrique
Généralités
Tous les interrupteurs, fusibles temporisés et câbles d’alimentation sont fournis par le
client et on doit les choisir comme on l’indique dans les codes locaux et nationaux
applicables. L’installation doit être confiée à un électricien agréé. Utiliser un sectionneur
de ligne principale distinct pour la source de courant.

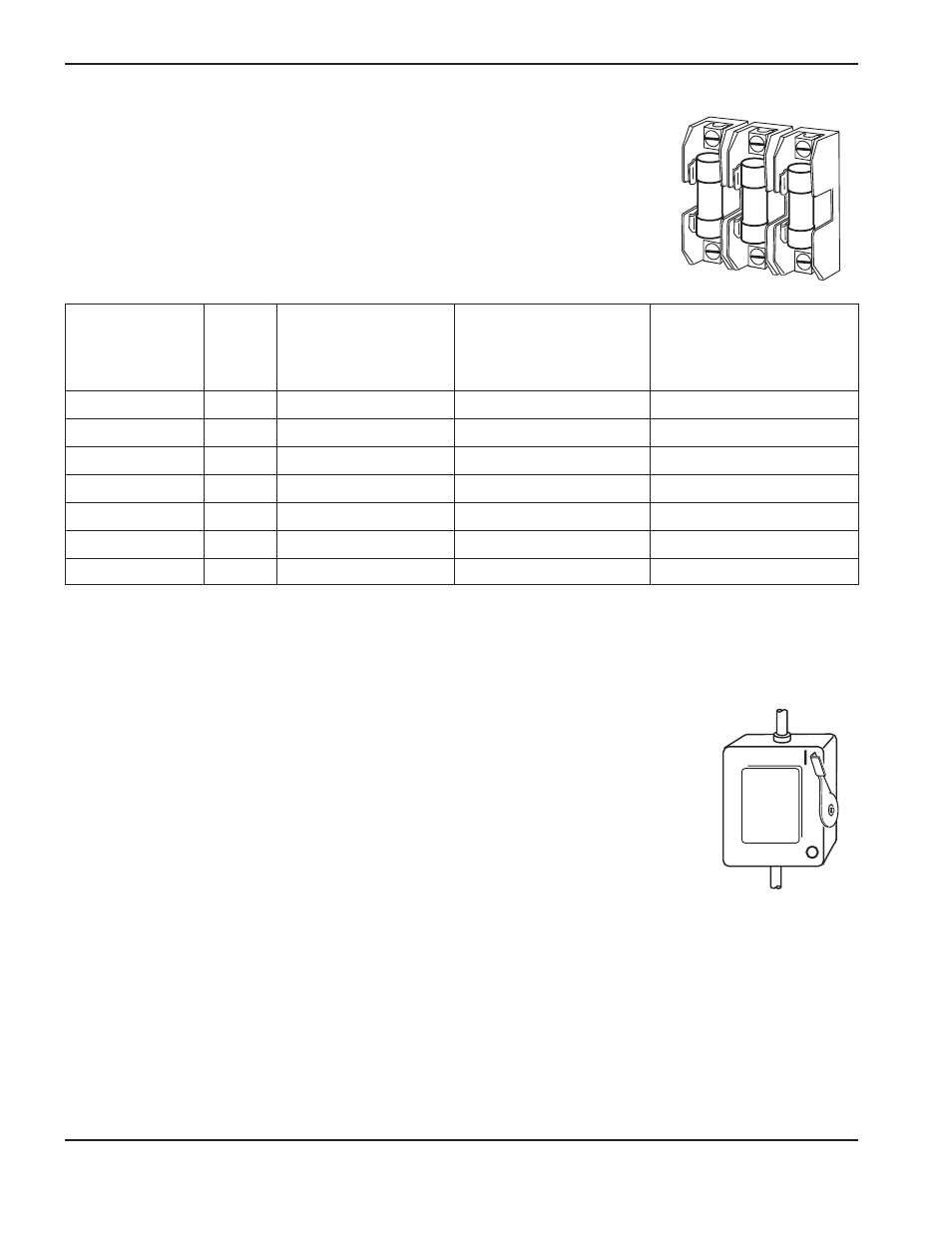

FUSE
SWITCH BOX
Note :
Les recommandations AWG du câble sont tirées du tableau 310-16 du manuel du code de
l’électricité national.
Grosseur du câble
Courant d’entrée
Pouvoir de coupure
recommandée pour 15 m
Tension
nominalt à
recommandé des fusibles
de longueur maximale
d’entrée
Phasé
19,5 kW sortie
à fusion temporisée
Coté pour 60 °C
200/208 V c.a.
3
62/58 A
85 A
30 mm
2
(3 AWG)
220 V c.a.
3
56 A
80 A
30 mm
2
(3 AWG)
240 V c.a.
3
52 A
65 A
26 mm
2
(4 AWG)
400 V c.a.
3
32 A
40 A
10 mm
2
(8 AWG)
440 V c.a.
3
28 A
35 A
8 mm
2
(8 AWG)
480 V c.a.
3
26 A
35 A
8 mm
2
(8 AWG)
600 V c.a.
3
21 A
30 A
6 mm
2
(10 AWG)
