Notes à la liste de câbles d’interface CNC
Note 1. Les entrées sont des bobines de relais. Nécessitent 24 V c.c. sous 8,3 mA ou une fermeture à contact sec.
Note 2. Les sorties sont des transistors à collecteur ouvert isolés optiquement. La valeur maximale est 24 V c.c. à
10 mA.
Note 3. CNC + 24 V c.c. fournit 24 V c.c. sous 200 mA maximum. Un cavalier est nécessaire sur J300 pour utiliser
l’alimentation 24 V.

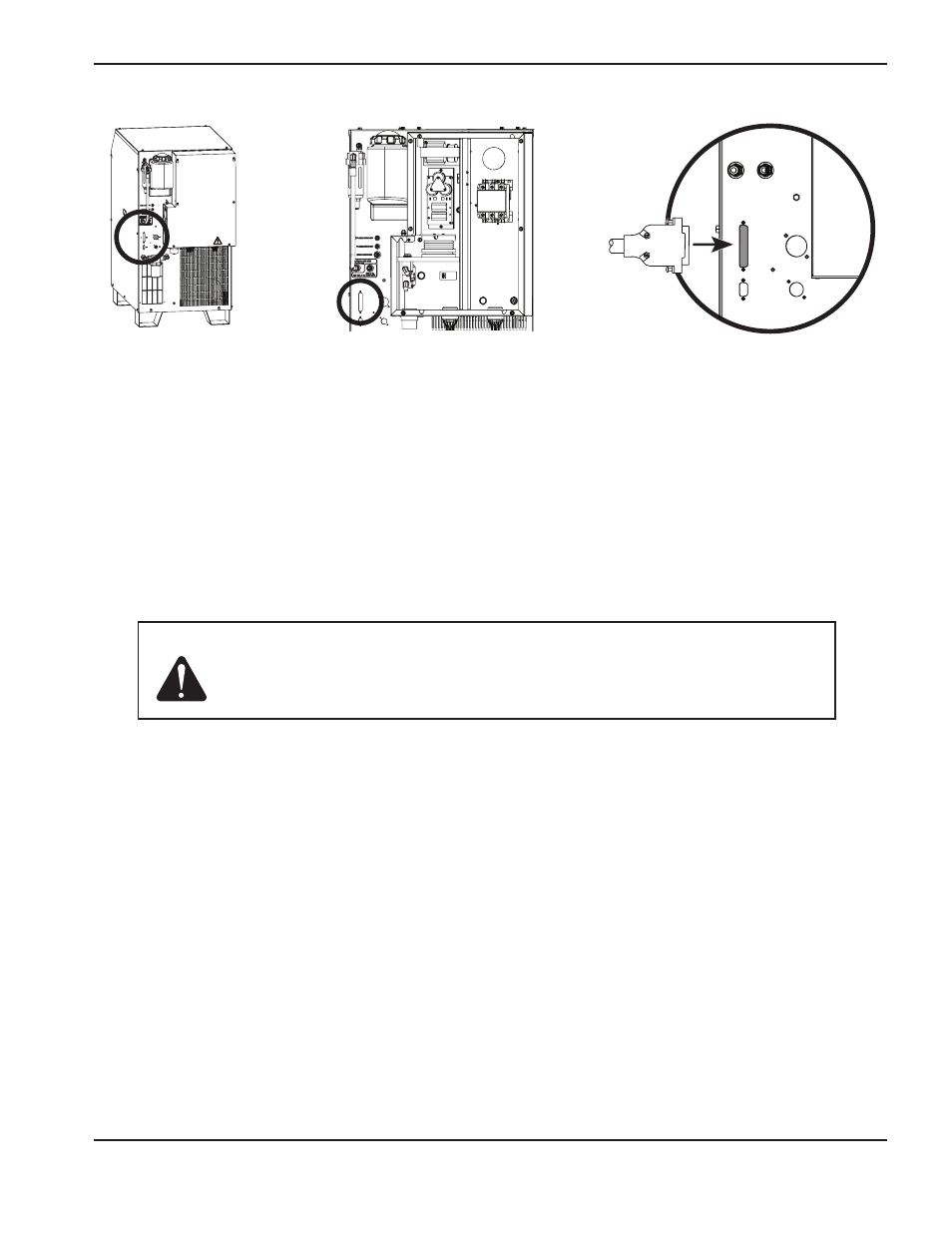

Attention : Le câble de la CNC doit être fabriqué en utilisant un câble avec blindage de
360° et de connecteurs à boîtier en métal à chaque extrémité. Le blindage
doit se terminer aux boîtiers en métal à chaque extrémité pour assurer une
bonne mise à la terre et offrir le meilleur blindage.
