INSTALLATION
HySpeed HSD130 Manuel d’instructions 3-33
Connecter l’alimentation
1. Faire passer le câble d’alimentation dans le serre-fils à l’arrière de la source de courant.
2. Connecter le conducteur de terre (PE) à la borne GROUND comme on le montre ci-après.

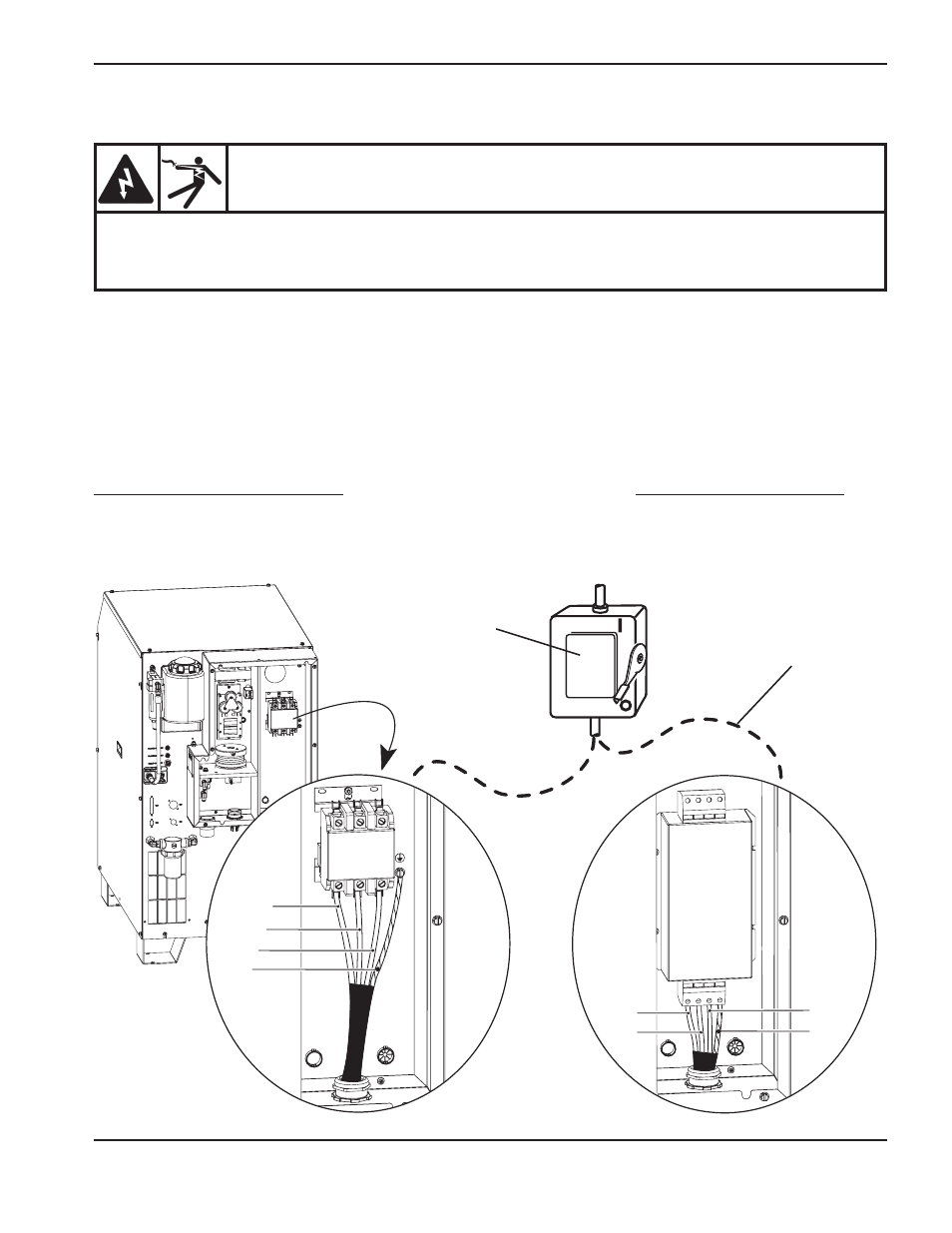

3. Connecter les fils d’alimentation aux bornes comme on l’indique ci-après.
4. Vérifier que le sectionneur secteur est sur OFF et reste sur cette position pendant toute la durée de
l’installation du système.
5. Connecter des fils du cordon d’alimentation au sectionneur conformément aux codes de l’électricité nationaux et
locaux.
Sectionneur
Câble
d’alimentation
L1
GND
Terre L2
L3
L1
GND
Terre
L2
L3
Source de courant autre que CE Source de courant CE
L1 = Blanc
L2 = Rouge
L3 = Noir
Terre = Vert
DANGER
DANGER D’ÉLECTROCUTION
On doit mettre le sectionneur sur OFF avant d’effectuer les connexions du câble d’alimentation! Aux
États-Unis, on utilise une méthode « verrouillage et étiquetage » jusqu’à ce que le service ou l’entretien
soit effectué. Dans d’autres pays, on suit les méthodes de sécurité locales ou nationales appropriées.
Couleurs des fils nord-américains
U = Noir
V = Blanc
W = Rouge
(PE) Terre = Vert/Jaune Couleurs des fils européens
U = Noir
V = Bleu
W = Brun
(PE) Terre = Vert/Jaune
