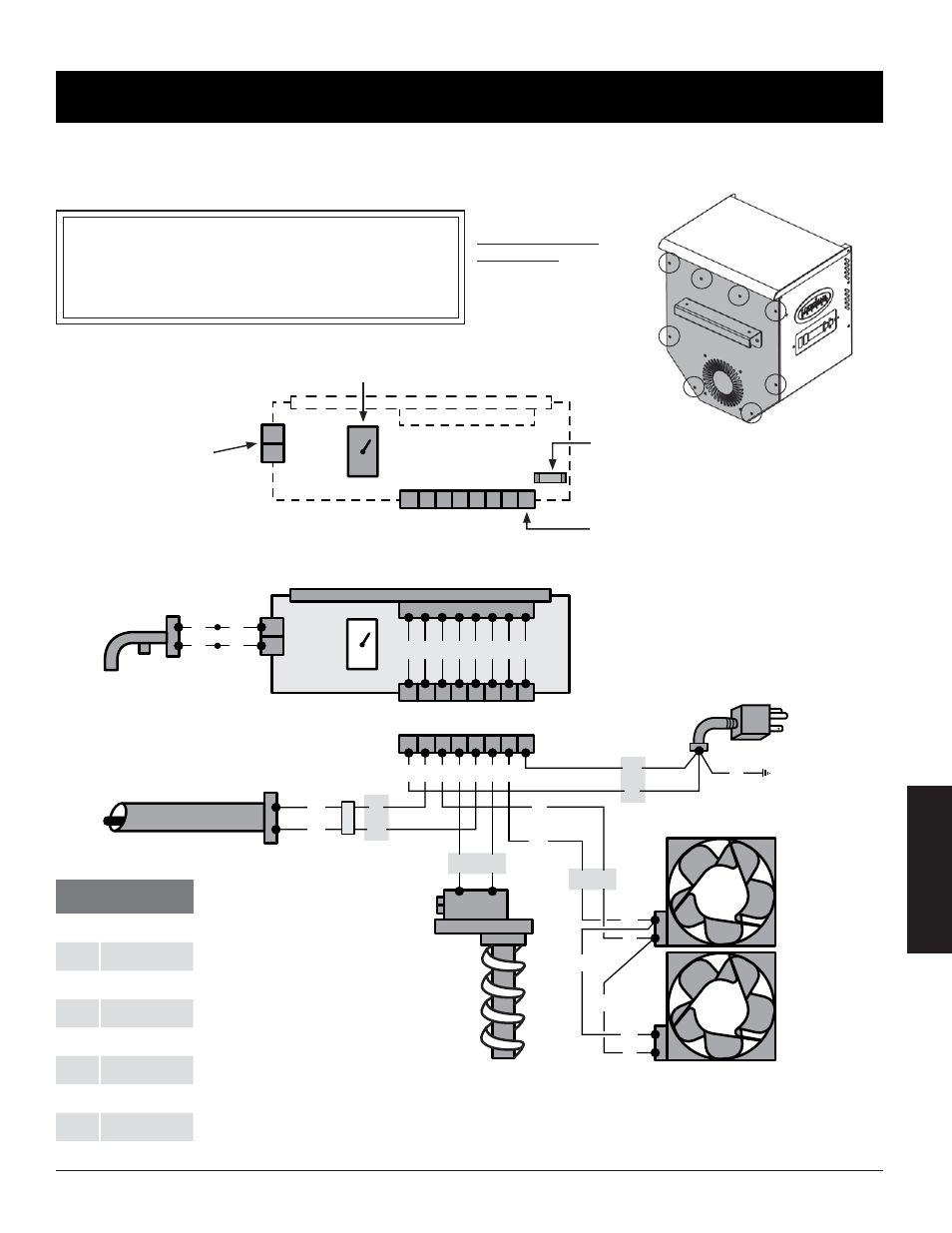

DIAGRAMA DE CABLEADO ELÉCTRICO
El sistema del centro de control digital es un dispositivo tecnológico intrincado y valioso. Para protegerlo de los picos
de voltaje y los cortocircuitos eléctricos, consulte el siguiente diagrama de cableado para asegurarse de que su fuente
de alimentación es suficiente para la operación de la unidad.
LG - REQUISITOS DE ALIMENTACIÓN
ELÉCTRICA
110-120V, 60HZ, 375W, CONECTOR DE 3 CLAVIJAS CON
TIERRA
NOTA: Los componentes eléctricos, que pasaron por pruebas y servicios de certificación
de seguridad de productos, cumplen con una tolerancia de prueba de ± 5-10 por ciento.
PANEL DE ACCESO
DE LA TOLVA
ENCUENTRE Y QUITE LOS
OCHO TORNILLOS EN EL
LADO DE LA TOLVA PARA
OBTENER ACCESO A LOS
COMPONENTES ELÉCTRICOS.
°F
°C
G W
W
W W
W
W
W W Y
W Y
R
R
K
W W W W Y B R K
W
K
N
N
S
S
B
B
W
B
W
B
W
B
B
CONJUNTO DE ENCENDEDOR /
CALEFACTOR DE CARTUCHO HD
300W, 120V, 9.5MM X 127MM (0.375
X 5.000 PULG.)
VENTILADOR DE COMBUSTIÓN Y
ENFRIAMIENTO
115V, 50/60HZ, CFM110, MONOFÁSICO
CABLE DE ALIMENTACIÓN
CON CONEXIÓN A TIERRA
VW-1, 105°C/221°F,
18-3 ESTÁNDAR CSA
SISTEMA DE
ALIMENTACIÓN
POR BARRENO
115V, 50/60HZ, 30W,
MOTOR DE 2 RPM
CAJA DE CONEXIONES (8 PINS)
TIERRA
CENTRO DE CONTROL DIGITAL
SENSOR DEL ASADOR
INTERRUPTOR DE CAMBIO DE TEMPERATURA
CONECTORES DE ESPACIO
DEL SENSOR DEL ASADOR
FUSIBLE DE ACCIÓN RÁPIDA
CAJA DE CONEXIONES DEL
MAZO DE CABLES
°F
°C
ÍNDICE
W BLANCO
Y AMARILLO
B AZUL
R ROJO
K NEGRO
N MARRÓN
S PLATEADO
G VERDE
