7 Mise en service
SMA America, LLC
42
CU600-1000US-IA-fr-10
Instructions d’installation
7.2 Mise en service de la Connection Unit
La Connection Unit fait partie intégrante de l’installation photovoltaïque. Tous les composants de
l’installation photovoltaïque doivent être montés et raccordés avant la mise en service de la
Connection Unit.
La mise en service s’effectue au moyen du disjoncteur miniature tripolaire (voir les instructions
d’installation de l’onduleur).
Conditions préalables :
☐ La Connection Unit doit être montée correctement.
☐ Tous les câbles DC doivent être correctement branchés.
☐ Des fusibles string doivent être utilisés dans la Connection Unit.
☐ Les ouvertures de sortie non utilisées en face supérieure de la Connection Unit doivent être
obturées avec des plots de remplissage de type 3R listés UL.
☐ Les ouvertures d’entrée non utilisées de la Connection Unit doivent être fermées
hermétiquement. Les plots de remplissage montés en usine peuvent être utilisés à cet effet.
☐ La Connection Unit doit être raccordée à l’onduleur.
☐ La Connection Unit et l’onduleur doivent être reliés l’un à l’autre par un conducteur de
protection.
☐ Le couvercle de la Connection Unit doit être monté.
☐ Le disjoncteur miniature tripolaire doit être correctement dimensionné.
Procédure :
1. Mettez en service l’onduleur (voir instructions d’installation de l’onduleur).
2. Quand l’interrupteur-sectionneur DC est sécurisé contre la remise en marche involontaire,
ouvrez le cadenas et retirez-le.

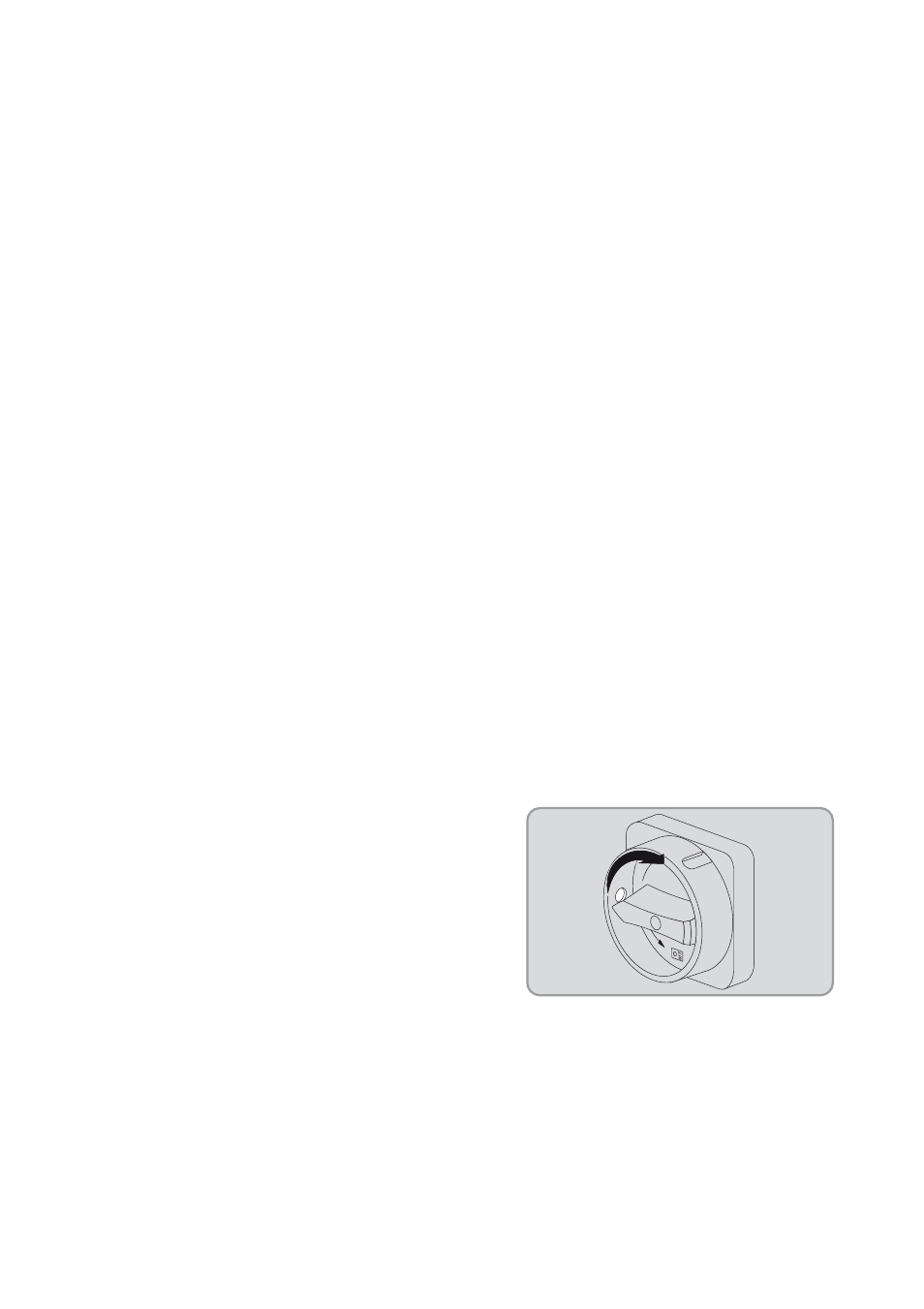

3. Tournez l’interrupteur-sectionneur DC de 90° dans
le sens horaire et placez-le sur la position ON.
