SMA America, LLC 6 Raccordement électrique
Instructions d’installation CU600-1000US-IA-fr-10 33
6.5 Raccordement du générateur photovoltaïque sur la
Connection Unit 600-US
Exigences en matière de câbles :
☐ Les câbles DC du générateur photovoltaïque doivent être posés selon les prescriptions
d’installation en vigueur sur le site et conçus pour des températures de +194°F (+90°C).
☐ Les circuits d’entrée et de sortie DC sont isolés du boîtier et la mise à la terre du système, si elle
est exigée dans la section 250 du National Electrical Code
®
, ANSI/NFPA 70, relève de la
responsabilité de l’installateur.
☐ La longueur de câble maximale en fonction de la section du conducteur doit être respectée.
☐ Type de conducteur : fil de cuivre
☐ Section de conducteur : AWG 12 à AWG 8 (4 mm² à 8 mm²)
Conditions préalables :
☐ Les conduits de câbles doivent être raccordés correctement à la Connection Unit (voir
chapitre 6.3).
☐ L’interrupteur-sectionneur DC doit se trouver en position OFF et le couvercle doit être démonté.
Procédure :
Raccordez les câbles DC du générateur photovoltaïque respectivement pour INPUT A et INPUT B
selon la procédure suivante :
1. %"/(&3
Danger de mort par choc électrique
• Assurez-vous que tous les appareils raccordés à la Connection Unit (tel qu’un onduleur)
sont désactivés et sécurisés contre toute remise en marche involontaire
(voir les instructions de l’appareil correspondant).
• Recouvrez les panneaux photovoltaïques.
2.
%"/(&3
Danger de mort par choc électrique
Les strings sont réunis dans la Connection Unit pour obtenir un string global. En cas d’inversion
de polarité d’un string, un courant de court-circuit peut circuler quand des fusibles string, des
leviers de sécurité string fermés et un interrupteur-sectionneur string ouvert sont utilisés.

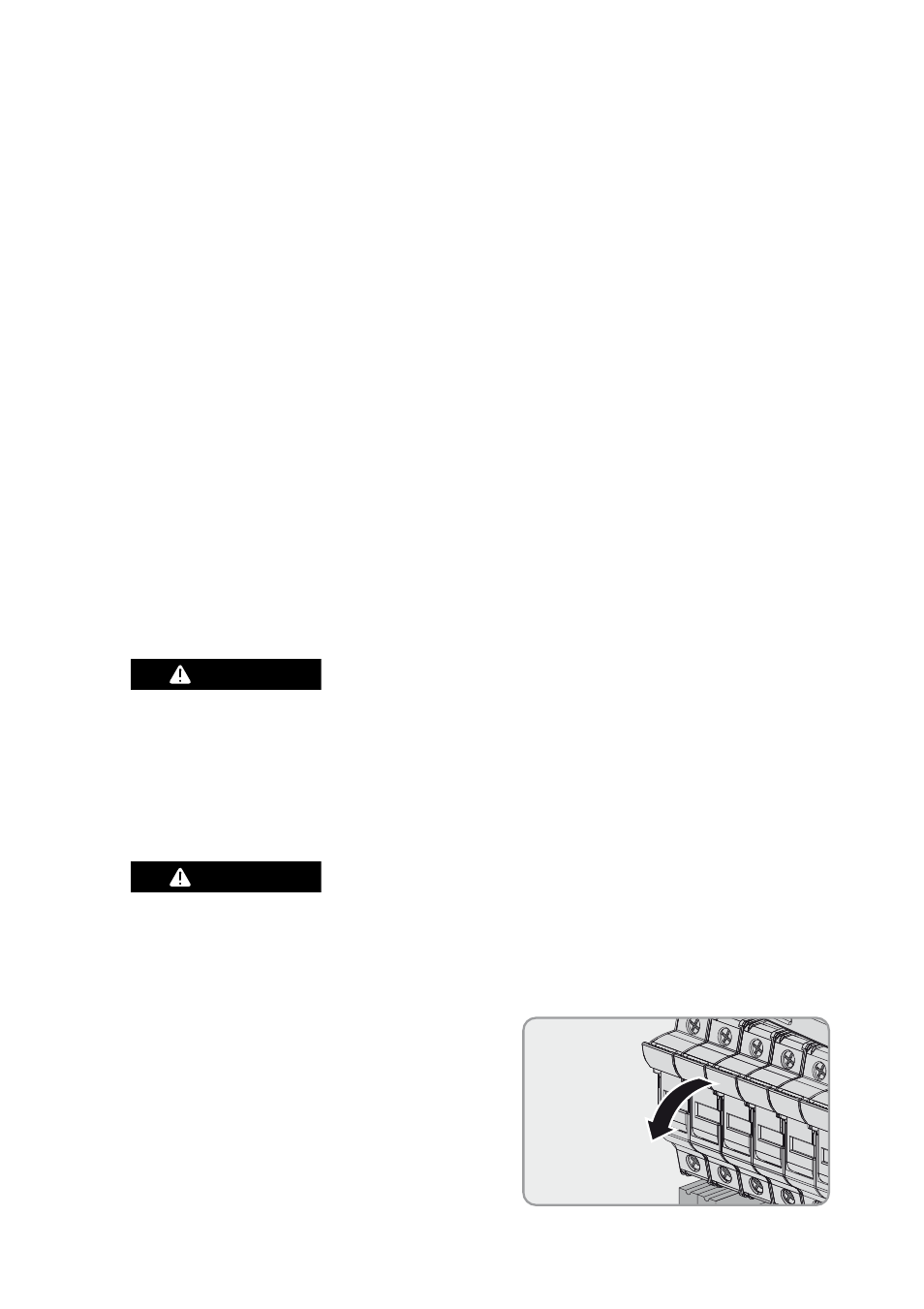

• Ouvrez tous les leviers de sécurité jusqu’en
butée.
