6 Raccordement électrique SMA America, LLC
30 CU600-1000US-IA-fr-10 Instructions d’installation
6.3 Raccordement des conduits de câbles sur la Connection Unit
Matériel supplémentaire nécessaire (non compris dans le contenu de la livraison) :
☐ Conduits de câbles métalliques convenant aux ouvertures de la Connection Unit
☐ Manchons étanches à l’eau ou résistants à l’humidité listés UL514B convenant aux ouvertures
de la Connection Unit
☐ Plots de remplissage de type 3R listés UL pour obturer les ouvertures de sortie non utilisées dans
le boîtier sur la face supérieure de la Connection Unit
Procédure :

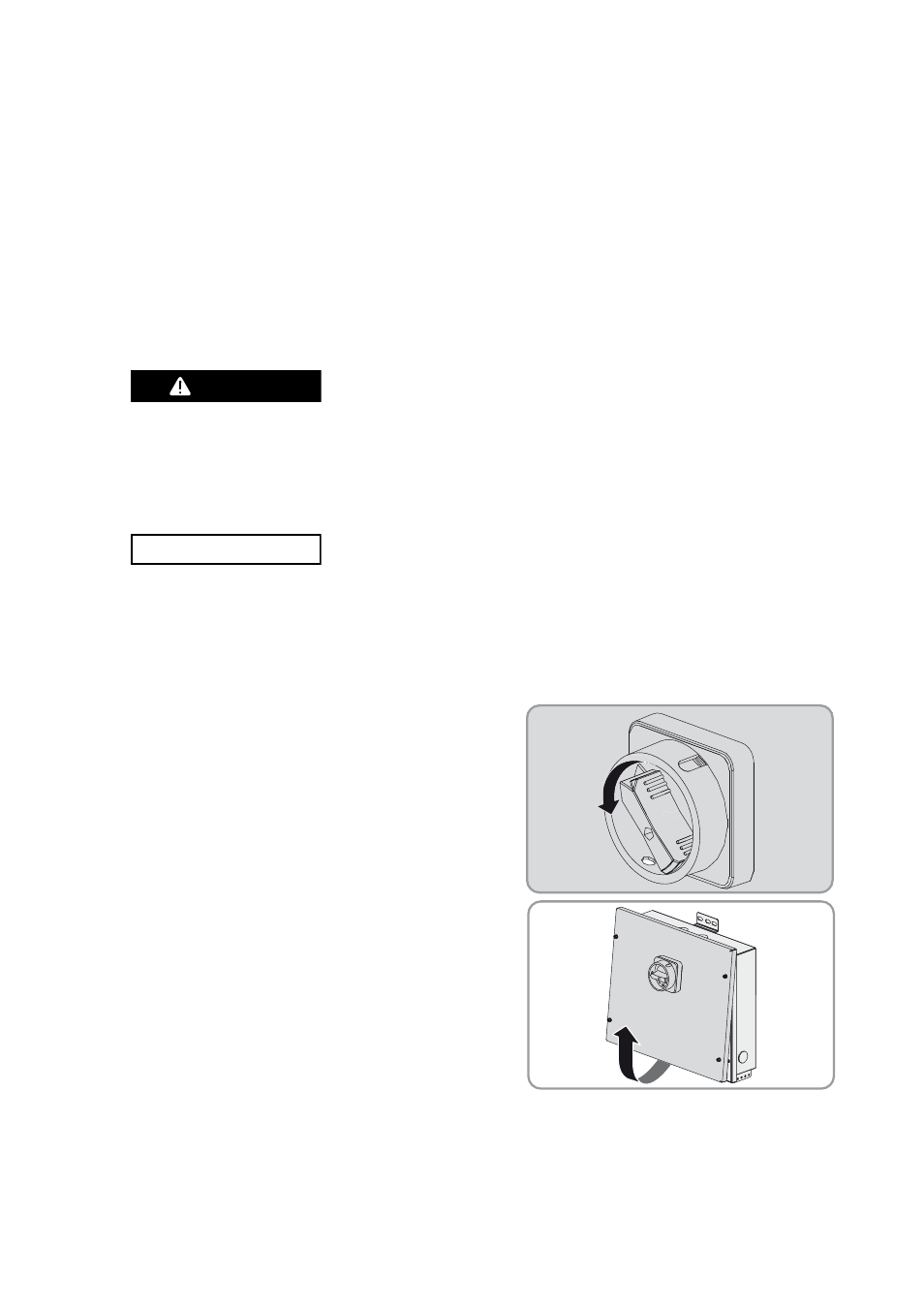

3. Placez l’interrupteur-sectionneur DC sur la position
OFF. Tourner pour ce faire
l’interrupteur-sectionneur DC de 90° dans le sens
anti-horaire.
4. Démontez le couvercle de la Connection Unit
Desserrez pour ce faire toutes les vis imperdables
avec une clé pour vis à six pans creux (ouverture
de 4), soulevez le couvercle par le bas et retirez-le.
5. Retirez le ruban adhésif des deux ouvertures de sortie en face supérieure de la Connection Unit.
1. %"/(&3
Danger de mort par choc électrique
• Assurez-vous que tous les appareils raccordés à la Connection Unit (tel qu’un onduleur)
sont désactivés et sécurisés contre toute remise en marche involontaire (voir les
instructions de l’appareil correspondant).
2. 136%&/$&
Risque d’endommagement de la Connection Unit par pénétration d’humidité
La pénétration d’humidité peut endommager ou détruire les composants électroniques à
l’intérieur de la Connection Unit.
• N’agrandissez pas les ouvertures du boîtier.
