6 Raccordement électrique SMA America, LLC
32 CU600-1000US-IA-fr-10 Instructions d’installation
Condition préalable :
☐ Les conduits de câbles doivent être correctement raccordés à la Connection Unit
(voir chapitre 6.3).
☐ L’interrupteur-sectionneur DC doit se trouver en position OFF et le couvercle de la Connection
Unit doit être démonté.
Procédure :
2. Faites passer le conducteur de protection par le conduit de câbles jusqu’à l’intérieur de la
Connection Unit.
3. Dénudez le conducteur de protection sur
23
⁄
32
in. (18 mm).

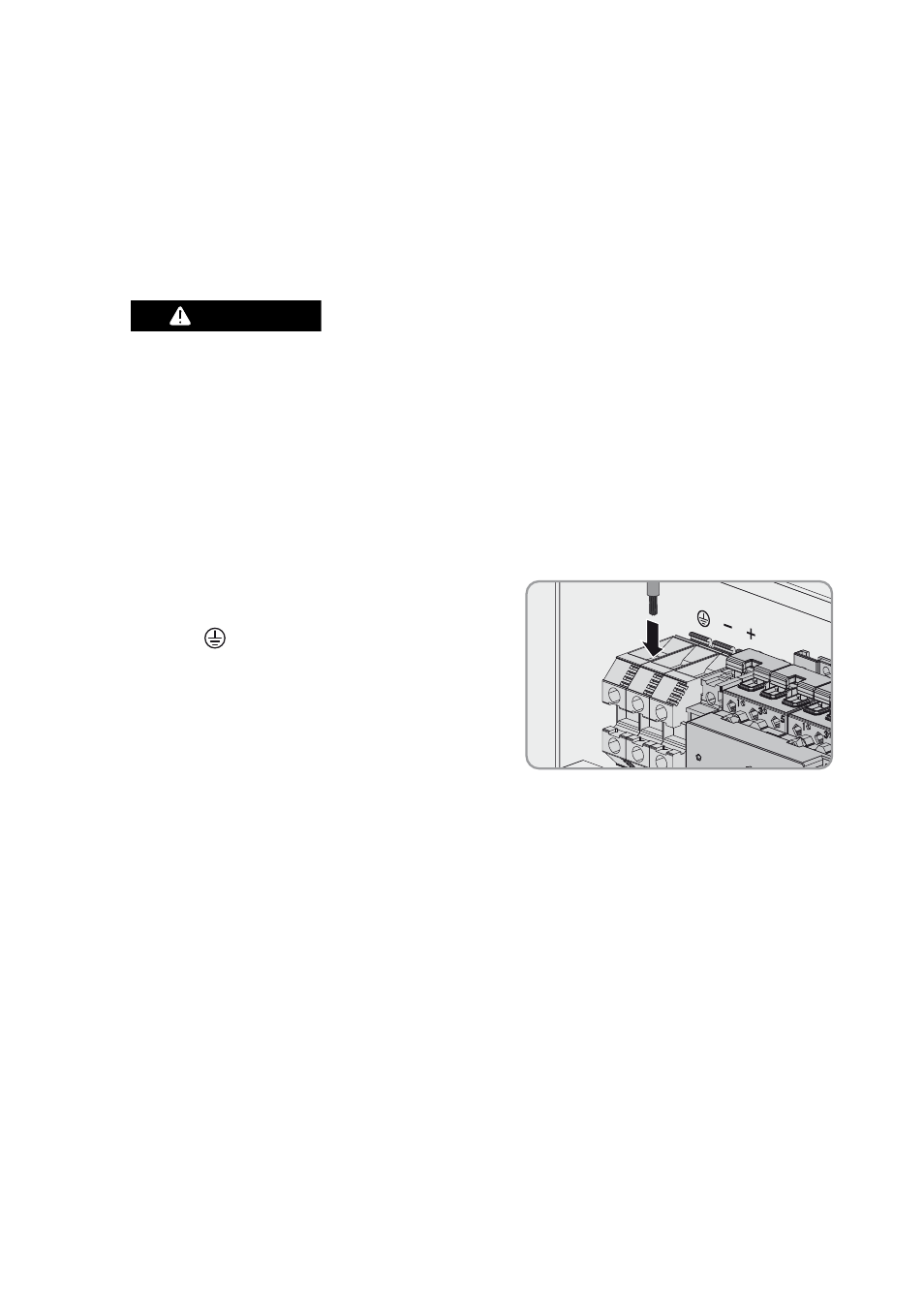

4. Raccordez le conducteur de protection à l’un des
deux points de raccordement de la borne portant le
symbole
et bien le visser avec un tournevis
(largeur de lame : 6 mm) (couple de serrage :
au moins 44.3 in-lb. (5 Nm)).
5. Assurez-vous que le conducteur de protection est bien fixé.
1. %"/(&3
Danger de mort par choc électrique
• Assurez-vous que tous les appareils raccordés à la Connection Unit (tel qu’un onduleur)
sont désactivés et sécurisés contre toute remise en marche (voir les instructions de
l’appareil correspondant).
• Vérifiez l’absence de tension continue.
