6 Raccordement électrique SMA America, LLC
36 CU600-1000US-IA-fr-10 Instructions d’installation
3. Faites passer les câbles DC du générateur photovoltaïque à travers les conduits de câble
raccordées jusqu’à l’intérieur de la Connection Unit.
4. Dénudez tous les câbles sur
13
⁄
32
in. (10 mm).

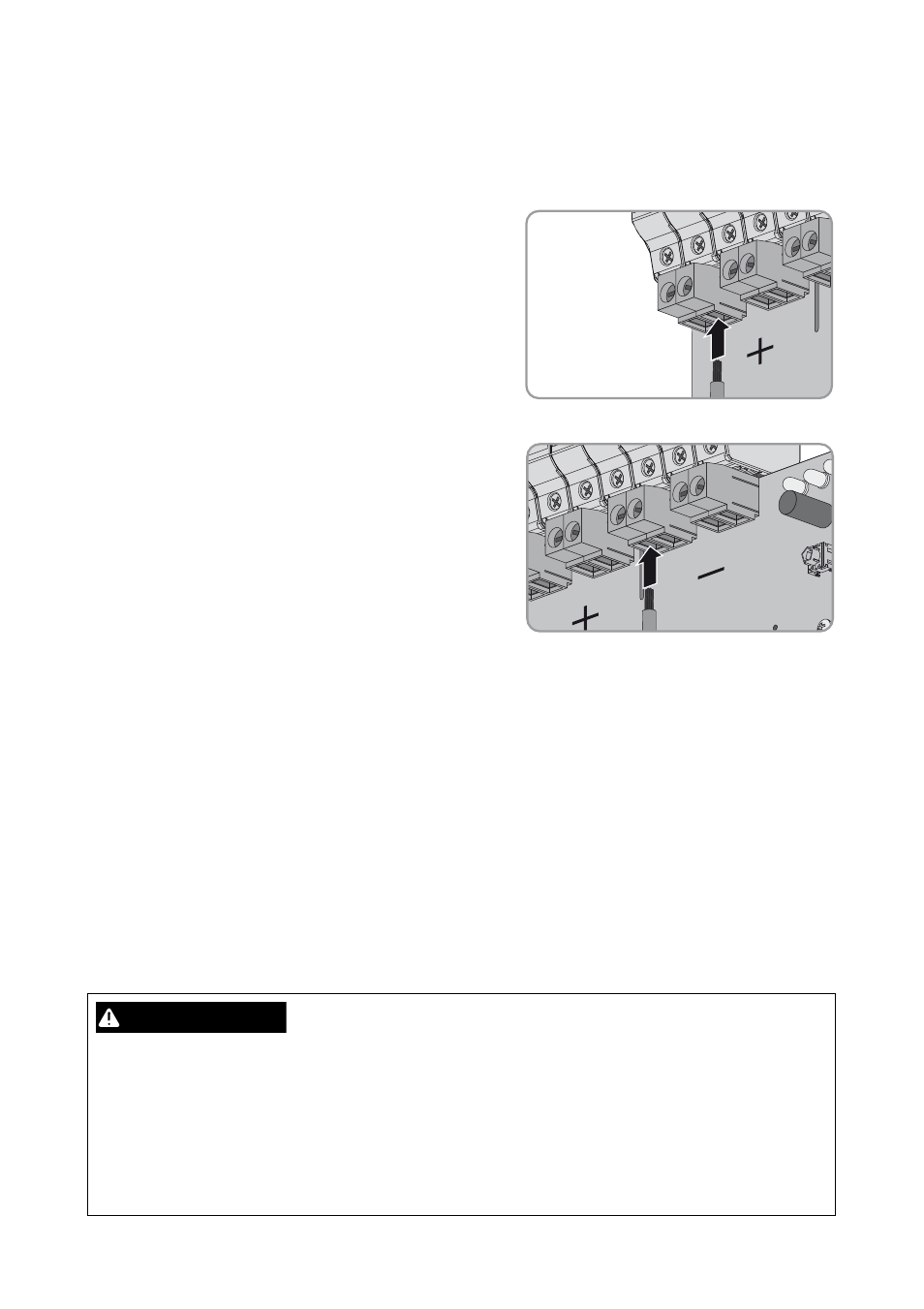

5. Vérifiez la bonne polarité des câbles DC positifs et
raccordez-les aux bornes portant le signe plus (+).
Conseil : la vérification de la polarité peut être
réalisée après chaque raccordement de string (voir
chapitre 6.7 « Exécution de la vérification de la
polarité », page 36).
6. Bien serrer les bornes à vis avec un tournevis
(largeur de lame : 4 mm) (couple de serrage :
15 in-lb. (1.7 Nm)).
7. Vérifiez la bonne polarité des câbles DC négatifs et
raccordez-les aux bornes portant le signe moins
( − ). Conseil : la vérification de la polarité peut être
réalisée après chaque raccordement de string
(voir chapitre 6.7 « Exécution de la vérification de
la polarité », page 36).
8. Bien serrer les bornes à vis avec un tournevis
(largeur de lame : 4 mm) (couple de serrage :
15 in-lb. (1.7 Nm)).
9. Assurez-vous au moyen de la vérification de la polarité que tous les câbles sont raccordés à la
bonne polarité (voir chapitre 6.7 « Exécution de la vérification de la polarité », page 36).
6.7 Exécution de la vérification de la polarité
La vérification de la polarité sur la Connection Unit 1000-US vous permet de contrôler que tous les
câbles sont raccordés à la bonne polarité.
Conditions préalables :
☐ Les câbles DC du générateur photovoltaïque doivent être raccordés sur des bornes.
☐ L’interrupteur-sectionneur DC doit se trouver en position OFF et le couvercle doit être démonté.
☐ La tension continue doit être d’au moins 100 V pour que la fonctionnalité de la vérification de
la polarisation soit donnée.
"7&35*44&.&/5
Danger de mort par choc électrique
Les strings sont réunis dans la Connection Unit pour obtenir un string global. En cas d’inversion de
polarité d’un string, un courant de court-circuit peut circuler quand des fusibles string, des leviers de
sécurité string fermés et un interrupteur-sectionneur string ouvert sont utilisés.
• Tous les leviers de sécurité doivent être ouverts jusqu’en butée avant d’utiliser la vérification
de la polarité.
