6 Raccordement électrique SMA America, LLC
34 CU600-1000US-IA-fr-10 Instructions d’installation
3. Faites passer les câbles DC du générateur photovoltaïque à travers les conduits de câble
raccordées jusqu’à l’intérieur de la Connection Unit.
4. Dénudez tous les câbles sur
23
⁄
64
in. (9 mm).

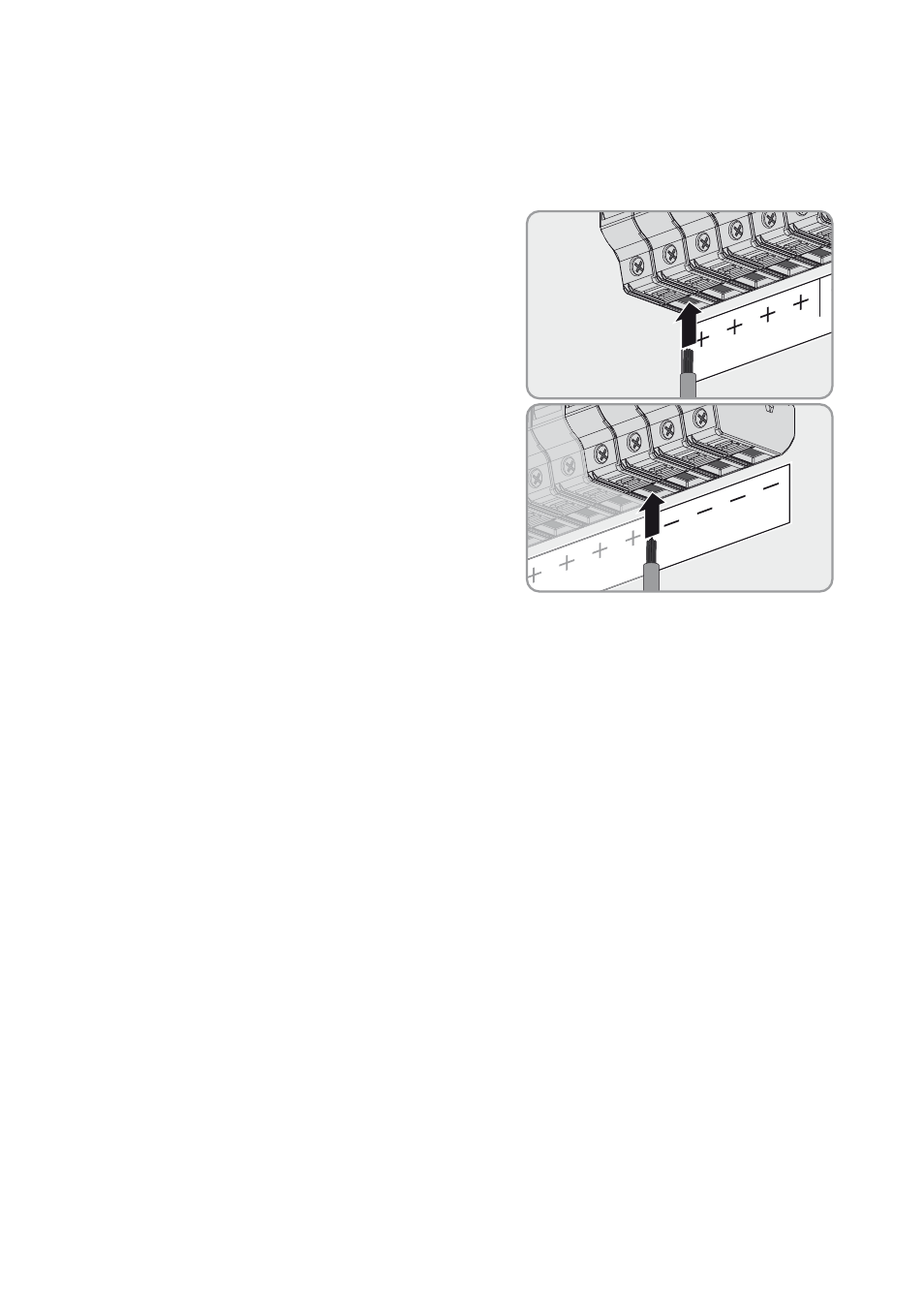

5. Vérifiez la bonne polarité des câbles DC positifs et
les introduire jusqu’en butée dans l’ouverture
quadratique portant le signe plus (+) sur la face
inférieure du porte-fusible.
6. Serrez les vis du porte-fusible avec un tournevis
cruciforme (taille de la fente cruciforme : 2)
(couple de serrage : 30 in-lb. (3.4 Nm)).
7. Vérifiez la bonne polarité des câbles DC négatifs et
les introduire jusqu’en butée dans l’ouverture
quadratique portant le signe moins ( − ) sur la face
inférieure du porte-fusible.
8. Serrez les vis du porte-fusible avec un tournevis
cruciforme (taille de la fente cruciforme : 2)
(couple de serrage : 30 in-lb. (3.4 Nm)).
9. Assurez-vous que tous les conducteurs sont bien
fixés et qu’un simple traction ne permet pas de les enlever.
