SMA America, LLC 6 Raccordement électrique
Instructions d’installation CU600-1000US-IA-fr-10 39

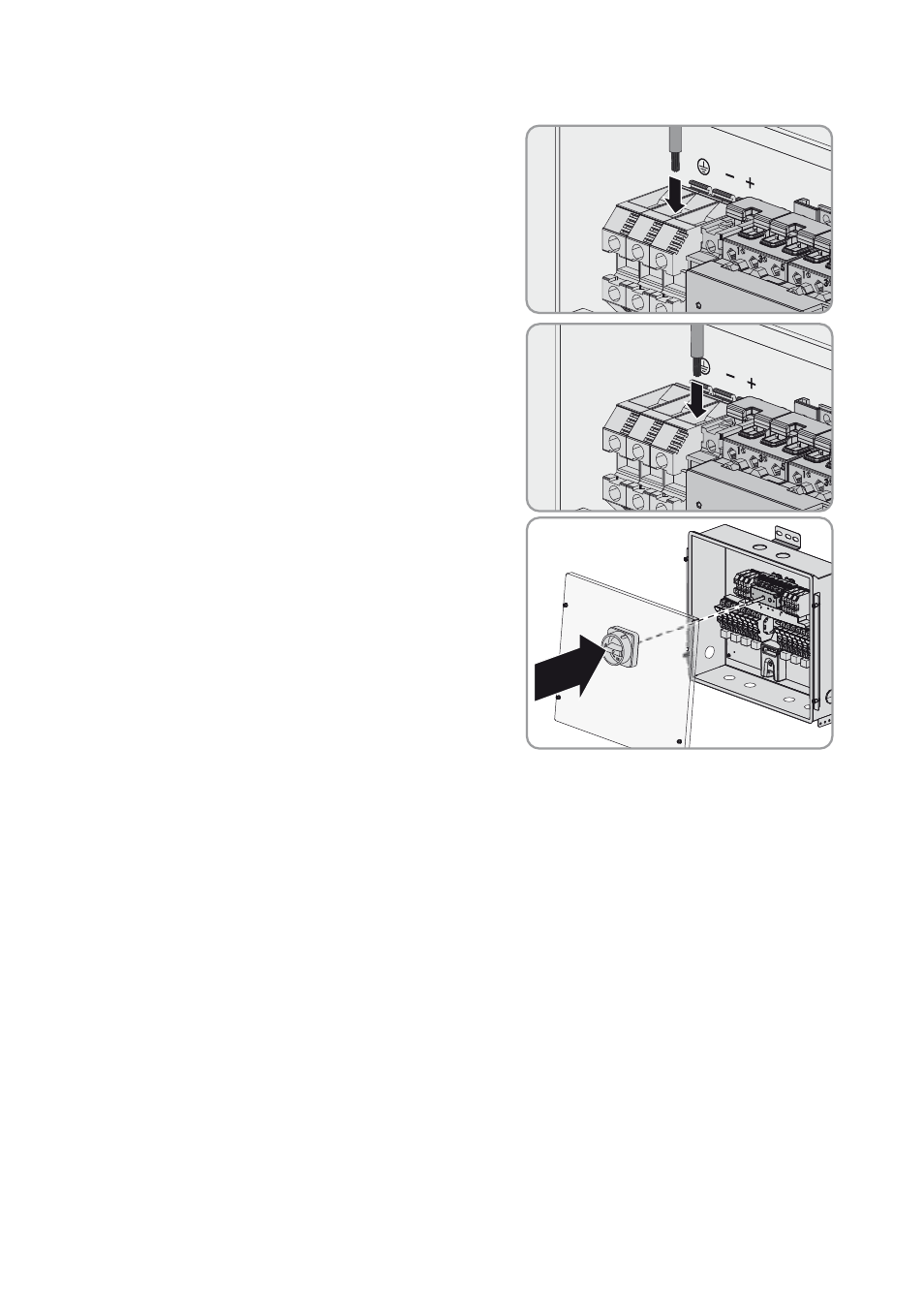

3. Raccordez un câble de raccordement de la
Connection Unit à l’onduleur sur la borne à vis
portant le signe moins.
4. Serrez bien les bornes à vis avec un tournevis
(largeur de lame : 6 mm) (couple de serrage :
51 in-lb. (5.8 Nm)).
5. Raccordez un câble de raccordement de la
Connection Unit à l’onduleur sur la borne à vis
portant le signe plus.
6. Serrez bien les bornes à vis avec un tournevis
(largeur de lame : 6 mm) (couple de serrage :
51 in-lb. (5.8 Nm)).
7. Montez le couvercle de la Connection Unit :
• Posez le couvercle de manière à ce que l’axe
dépassant s’enclenche dans la Connection Unit
dans l’ouverture de l’interrupteur-sectionneur
DC prévue à cet effet.
• Serrez fermement toutes les vis du couvercle
avec une clé pour vis à six pans creux
(ouverture de 4) (couple de serrage : 35 in-lb.
(4 Nm)).
8. Pour sécuriser l’interrupteur-sectionneur DC contre toute remise en marche involontaire,
introduisez la bride du cadenas à travers l’ouverture de l’interrupteur et fermez-la.
9. Faites sortir les câbles de sortie DC raccordés à travers le conduit de câbles de la Connection
Unit et raccordez-les à l’onduleur (voir les instructions d’installation de l’onduleur).
