4 Description du produit SMA America, LLC
16 CU600-1000US-IA-fr-10 Instructions d’installation
4.3 Interrupteur-sectionneur DC
La Connection Unit est équipée d’un interrupteur-sectionneur DC. L’interrupteur-sectionneur DC
permet une coupure entre l’onduleur et le générateur photovoltaïque. La coupure s’effectue au niveau
de tous les pôles.

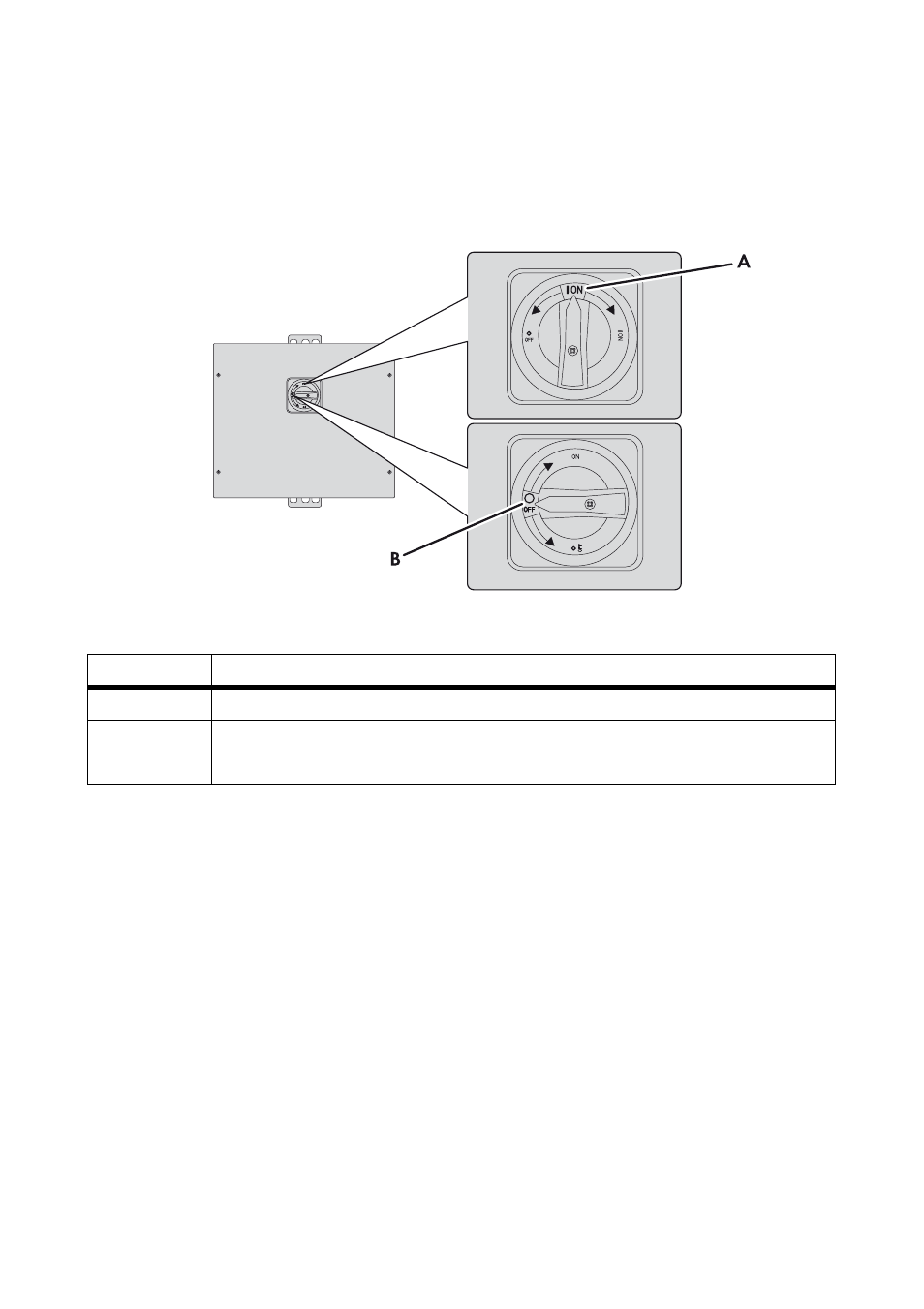

Figure 4 : Interrupteur-sectionneur DC de la Connection Unit
Quand l’interrupteur-sectionneur DC est en position OFF, il peut être sécurisé contre toute remise en
marche involontaire avec un cadenas grâce à une des trois ouvertures présentes.
4.4 Fusibles string
Des fusibles string sont utilisés pour protéger les câbles et les appareils contre des intensités de
courant excessives qui peuvent causer des dommages, une surchauffe et même à un incendie dans
des cas extrêmes.
Quand l’ampérage des fusibles string est insuffisant, ces derniers pourraient se déclencher trop tôt et
causer des dysfonctionnements. Quand l’ampérage des fusibles string est trop important, ces derniers
ne fournissent pas la protection indispensable en s’ouvrant trop tard.
Dans le cas des installations photovoltaïques, l’ampérage minimum et maximum d’un fusible string est
déterminé non seulement par les valeurs nominales électriques d’un panneau photovoltaïque, mais
aussi par les exigences de la norme UL et du National Electrical Code
®
. Veuillez vous adresser à
votre fabricant de panneaux photovoltaïques pour obtenir les valeurs nominales des fusibles string.
La valeur nominale maximale des fusibles strings dans la Connection Unit est de 20 A.
Position Désignation
A Position de l’interrupteur ON
B Position de l’interrupteur OFF
Ouverture pour cadenas pour protéger contre une remise en marche involontaire
