4 Description du produit
SMA America, LLC
14
CU600-1000US-IA-fr-10
Instructions d’installation
4 Description du produit
4.1 Connection Unit
La Connection Unit est un String-Combiner sur lequel jusqu’à 8 strings peuvent être raccordés.

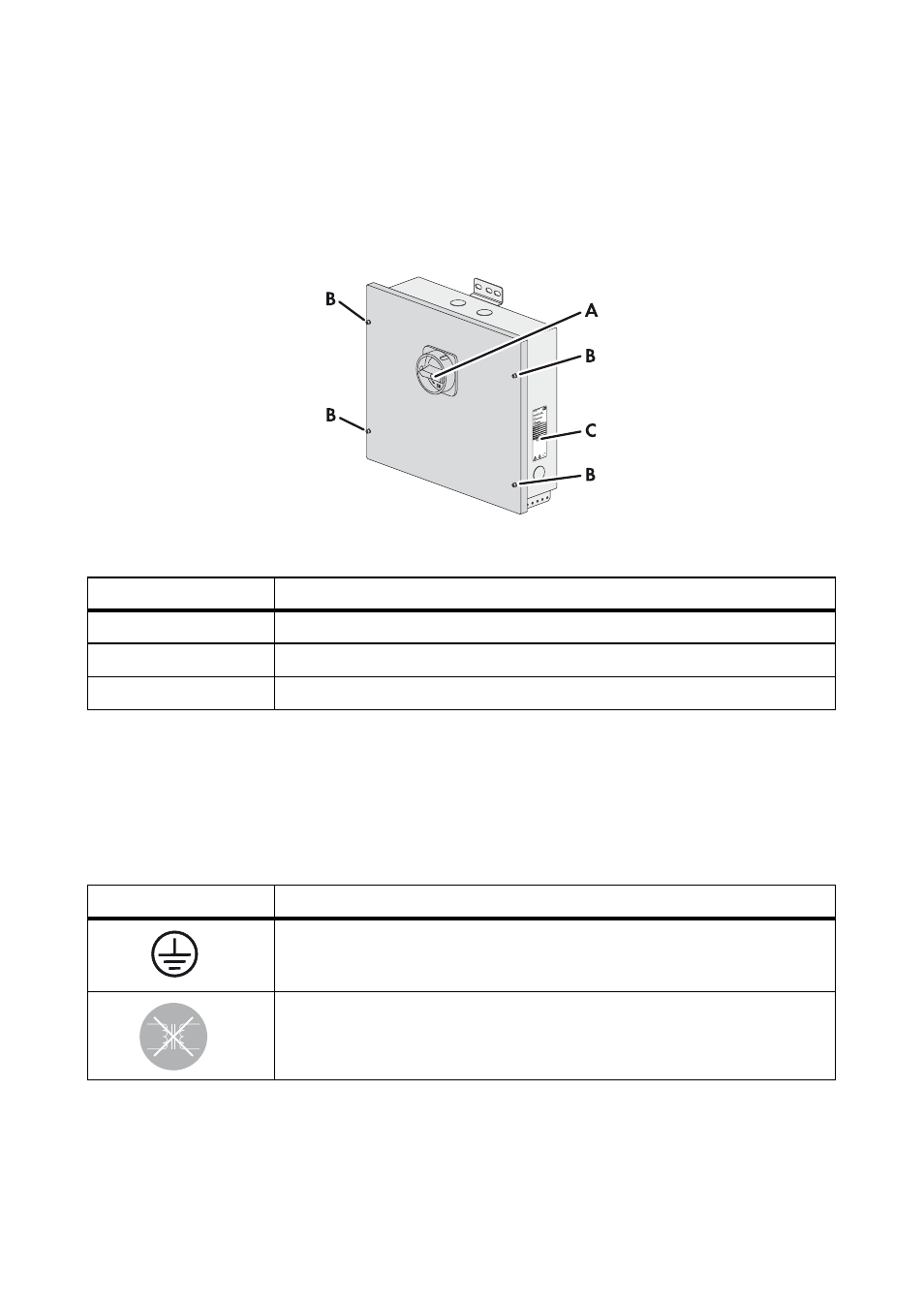

Figure 3 : Structure de la Connection Unit
Dans la Connection Unit sont rassemblés les strings du générateur photovoltaïque qui sont amenés à
l’onduleur par des câbles. Les porte-fusibles intégrés sont prévus comme protection contre la
surtension en cas d’utilisation de porte-fusibles string. La Connection Unit est équipée d’un
interrupteur-sectionneur DC de manière à pouvoir servir de dispositif de déconnexion.
Symboles sur la Connection Unit
Position
Désignation
A
Interrupteur-sectionneur DC
B
Vis imperdables du couvercle
C
Plaque signalétique
Symbole
Explication
Mise à la terre de l’équipement
Absence d’isolation galvanique
