5.3 Montage de la Connection Unit sur une poutre
Matériel de montage supplémentaire nécessaire (non compris dans la livraison) :
☐ 2 vis adaptées à la surface.
☐ 2 rondelles adaptées aux vis
☐ 2 chevilles adaptées à la surface et aux vis.
Procédure :
1. Positionnez la Connection Unit sur la poutre.
2. Marquez la position des trous de perçage à l’aide des trous oblongs dans les attaches de la
Connection Unit. Utilisez pour ce faire au moins un des trous oblongs en haut et en bas.
3. Retirez la Connection Unit de la poutre.
4. Percez les trous aux emplacements marqués.
5. Insérez les chevilles correspondantes dans les trous de perçage.

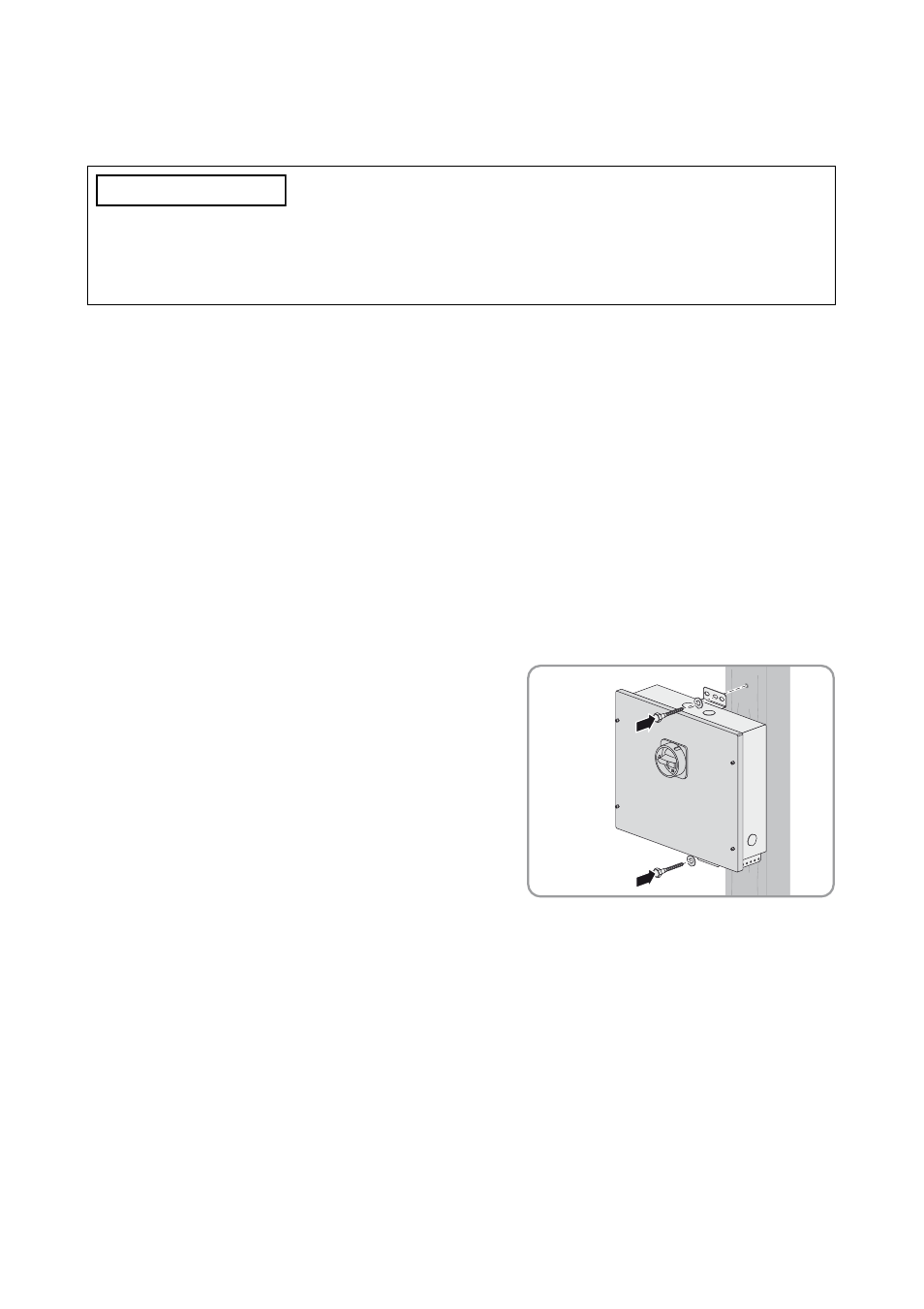

6. Insérez les vis avec les rondelles dans les trous de
perçage à travers les trous oblongs de la
Connection Unit.
7. Vissez fermement les vis. Vérifiez qu’aucune vis n’est desserrée.
8. Assurez-vous que la Connection Unit est bien fixée.
136%&/$&
Endommagement de la Connection Unit par pénétration d’humidité et de poussière
La Connection Unit peut être endommagée par la pénétration de poussière et d’humidité.
• Ne montez la Connection Unit que couvercle fermé et plots de remplissage fichés
