SMA America, LLC 4 Description du produit
Instructions d’installation CU600-1000US-IA-fr-10 17
La valeur minimale des fusibles string et des câbles se calcule à l’aide de la valeur nominale du
courant de court-circuit (I
sc
) du panneau photovoltaïque. Le National Electrical Code
®
prescrit que
tous les fusibles string et les câbles doivent être dimensionnés selon au moins le 1.56
e
du I
sc
du
panneau photovoltaïque utilisé. Le bon ampérage du fusible string se détermine en calculant
l’ampérage minimal puis en l’arrondissant à la valeur standard supérieure des fusibles string.
4.5 Vérification de la polarité
La SMA Connection Unit 1000-US est dotée d’une vérification de la polarité.

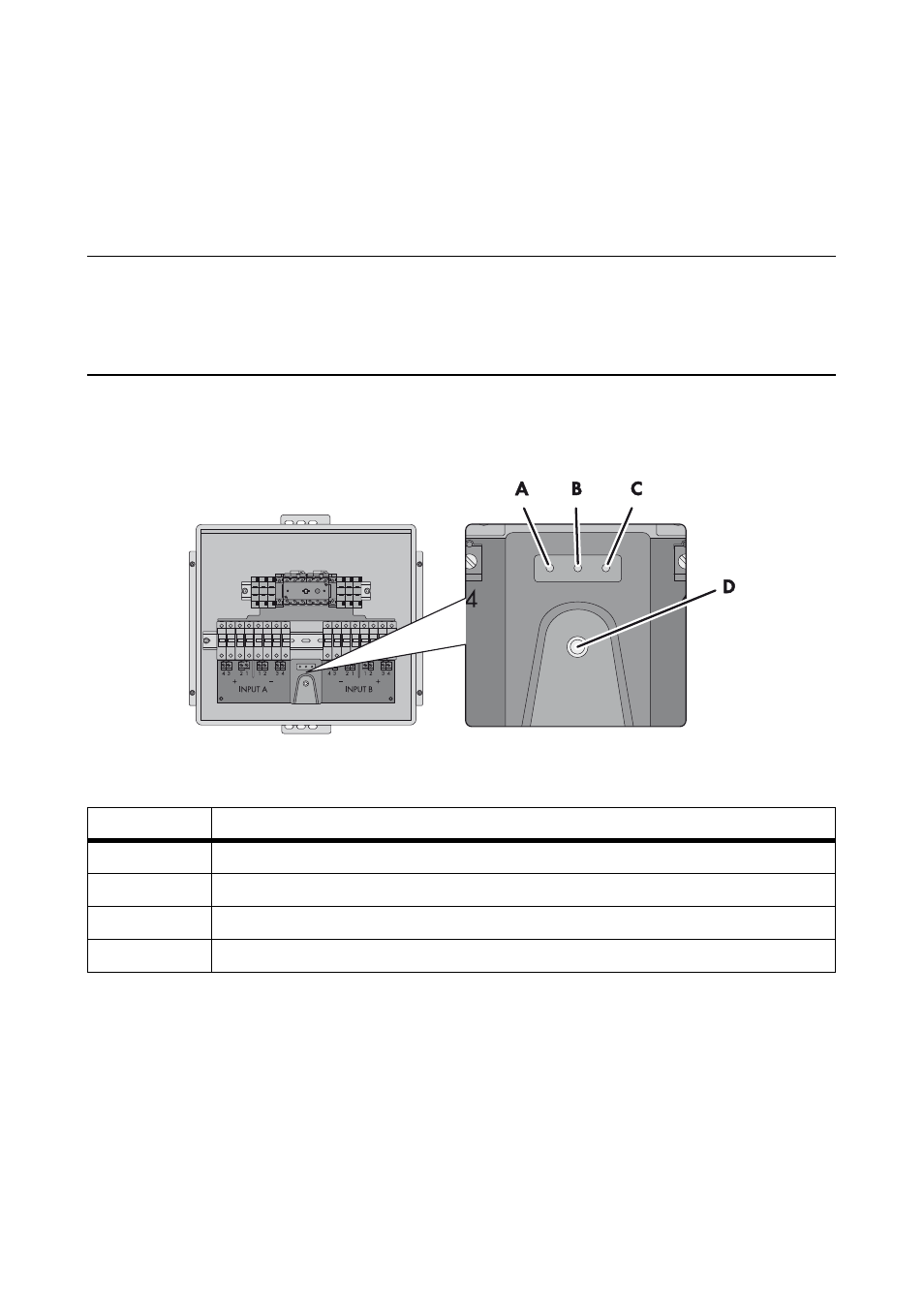

Figure 5 : Vérification de la polarité dans la SMA Connection Unit 1000-US
Grâce à la vérification de la polarité, vous pouvez vérifier si la polarité des conducteurs raccordés
est correcte après chaque raccordement d’un string. La vérification s’effectue en actionnant le bouton
intégré. Tant que la tension continue appliquée est suffisante, le résultat de la vérification est visualisé
par les DEL qui s’allument.
Exemple : calcul de l’ampérage minimal du fusible string
Si le I
sc
du panneau photovoltaïque est par exemple égal à 6.9 A, l’ampérage du fusible string sera
déterminé comme suit : 1.56 x 6.9 = 10.76
L’ampérage standard directement supérieur des fusibles string serait un fusible de 12 A.
Position Désignation
A DEL de visualisation d’un string mal polarisé sur INPUT A
B DEL de visualisation d’un raccordement correct pour INTPUT A et INPUT B
C DEL de visualisation d’un string mal polarisé sur INPUT B
D Bouton d’actionnement de la vérification de la polarité
