2 Sécurité
SMA America, LLC
10
CU600-1000US-IA-fr-10
Instructions d’installation
2 Sécurité
2.1 Utilisation conforme
La Connection Unit est un String-Combiner sur lequel jusqu’à 8 strings peuvent être raccordés.

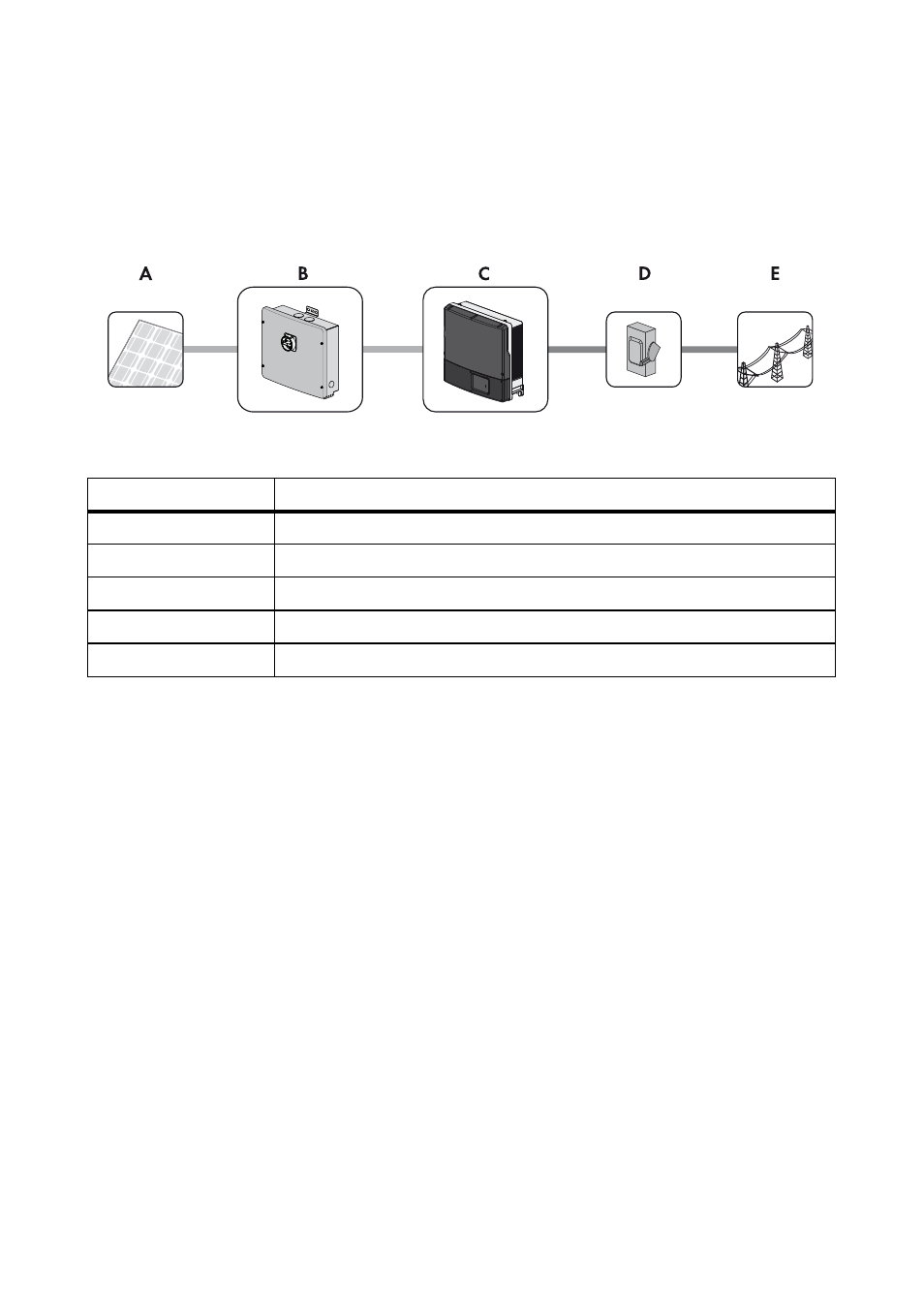

Figure 1 : Exemple de structure d’installation photovoltaïque avec Connection Unit
La Connection Unit convient pour une utilisation en extérieur et en intérieur.
La Connection Unit ne doit être utilisée que dans les installations photovoltaïques non mises à la terre.
N’utilisez pas de panneaux photovoltaïques mis à la terre avec la Connection Unit. Ne mettez à la
terre que les châssis des panneaux photovoltaïques.
Toutes les entrées DC d’une installation photovoltaïque non mise à la terre doivent être dotées d’une
protection contre la surintensité conformément au National Electrical Code
®
NEC 690.
La Connection Unit doit être installée conformément aux exigences définies au chapitre 690.35 du
National Electrical Code
®
, ANSI/NFPA 70. La Connection Unit ne doit être utilisée qu’avec les
onduleurs SMA sans transformateur suivants :
• SB 6000TLUS-12 / 7000TLUS-12 / 8000TLUS-12 / 9000TLUS-12 / 10000TLUS-12 /
11000TLUS-12
• STP 12000TL-US-10 / 15000TL-US-10 / 20000TL-US-10 / 24000TL-US-10
Pour des raisons de sécurité, il est strictement interdit d’apporter des modifications au produit ou de monter
des composants qui ne sont pas expressément recommandés ni distribués par SMA pour ce produit.
Utilisez ce produit exclusivement en conformité avec la documentation fournie ainsi que les normes
et directives en vigueur sur le site. Une utilisation divergente risque de provoquer des dommages
corporels ou matériels.
• N’installez pas le produit à proximité de matériaux facilement inflammables.
• N’installez pas le produit dans des zones présentant un risque d’explosion.
• N’installez pas le produit à proximité de zones pouvant présenter des gaz inflammables.
Position
Désignation
A
Panneaux photovoltaïques
B
Connection Unit
C
Sunny Tripower
D
Disjoncteur miniature
E
Réseau électrique public
