6.2 Aperçu de la zone de raccordement
6.2.1 Ouvertures dans le boîtier

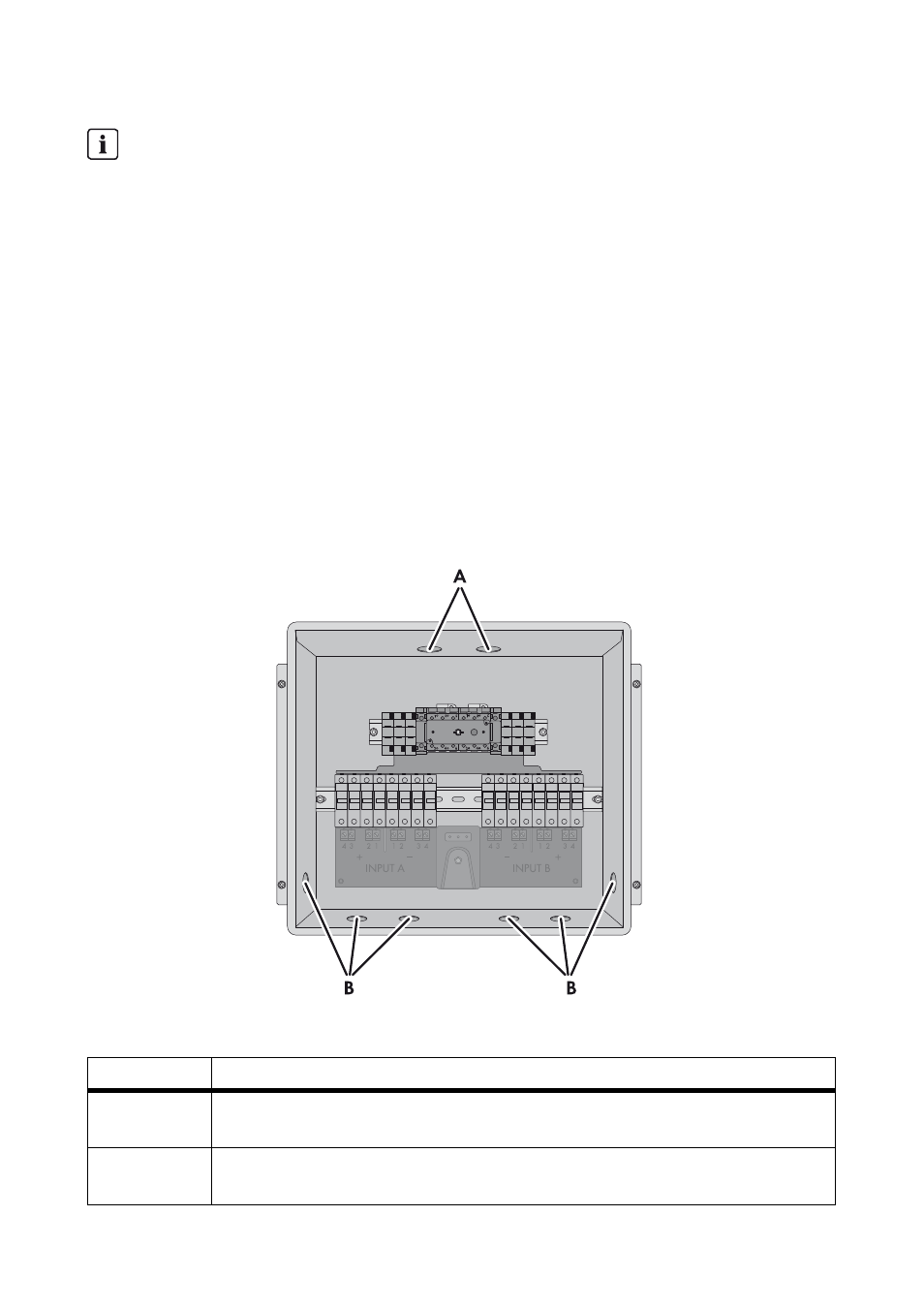

Figure 9 : Ouvertures dans le boîtier de la Connection Unit
Installations électriques
Toutes les installations électriques doivent être réalisées conformément aux normes électriques
en vigueur sur place et au National Electrical Code
®
ANSI/NFPA 70 ou au
Canadian Electrical Code® CSA C22.1.
• N’utilisez que les fils de cuivre de +194 °F (+90 °C) pour tous les connexions DC aux
vissage de raccordement entre les panneaux photovoltaïques et le Connection Unit ainsi
qu’entre le Connection Unit et l’onduleur.
• Les circuits d’entrée et de sortie de courant continu sont isolés du boîtier et la mise à la
terre du système, si elle est exigée dans la section 250 du National Electrical Code
®
,
ANSI/NFPA 70, relève de la responsabilité de l’installateur.
• Assurez-vous qu’aucun câble endommagé n’est utilisé.
Position Désignation
A Ouverture de sortie dans le boîtier pour le raccordement des conduits de câbles
(diamètre : 1
23
⁄
64
in. (34.5 mm) à 1
3
⁄
8
in. (34.7 mm))
B Ouverture d’entrée dans le boîtier avec plot de remplissage pour le raccordement
des conduits de câbles (diamètre : 1
3
⁄
32
in. (27.8 mm) à 1
7
⁄
64
in. (28.0 mm))
