6.5 Cont
our
nag
es – coor
données polair
es

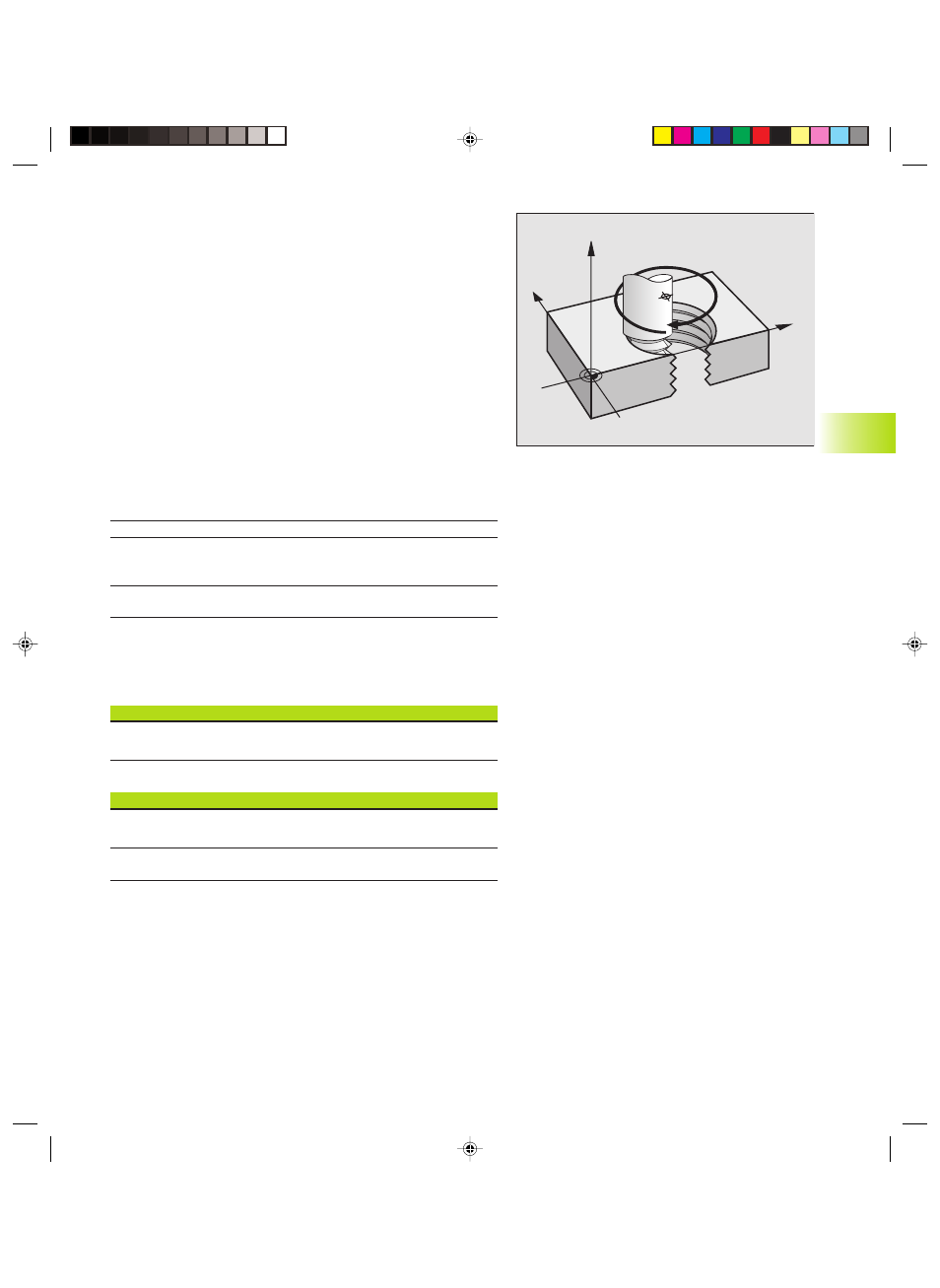

Trajectoire hélicoïdale (hélice)
Une trajectoire hélicoïdale est la conjonction d‘une trajectoire
circulaire et d‘un déplacement linéaire qui lui est perpendiculaire.
Vous programmez la trajectoire circulaire dans un plan principal.
Vous ne pouvez programmer les contournages pour la trajectoire
hélicoïdale qu‘en coordonnées polaires.
Applications
■ Taraudage et filetage avec grands diamètres
■ Rainures de graissage
Calcul de la trajectoire hélicoïdale
Pour programmer, il vous faut disposer de la donnée incrémentale
de l‘angle total parcouru par l‘outil sur la trajectoire hélicoïdale ainsi
que de la hauteur totale de la trajectoire hélicoïdale.
Pour le calcul dans le sens du fraisage, de bas en haut, on a:
Y
X
Z
CC
Nombre de rotations n
Hauteur totale h
Angle total
incrémental IPA
Coordonnée initiale Z
Longueur filet + dépassement de
course en début et fin de filet
Pas de vis P x nombre de rotations n
Nombre de rotation x 360° + angle
pour début du filet + angle pour
dépassement de course
Pas de vis P x (rotations +
dépassement course en début de filet)
Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre sens de l‘usinage, sens de
rotation et correction de rayon pour certaines formes de
trajectoires.
Taraudage Sens usinage Sens rot. Correction de rayon
vers la droite Z+ DR+ RL
vers la gauche Z+ DR– RR
vers la droite Z– DR– RR
vers la gauche Z– DR+ RL
Filetage
vers la droite Z+ DR+ RR
vers la gauche Z+ DR– RL
vers la droite Z– DR– RL
vers la gauche Z– DR+ RR
