77 TNC 310 HEIDENHAIN
6.4 Cont
our
nag
es – coor
données car
tésiennes

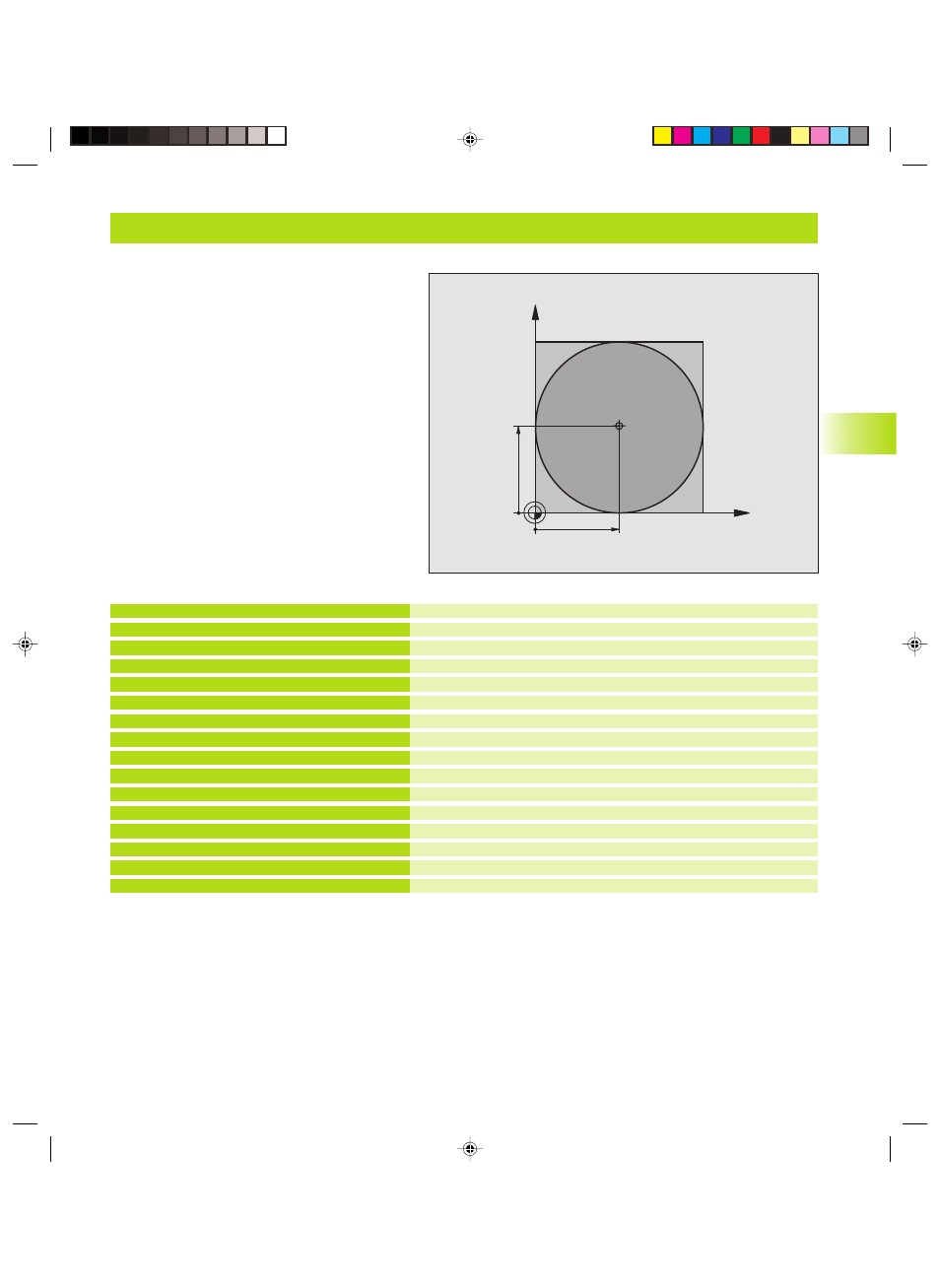

Exemple: Cercle entier en coordonnées cartésiennes
6.4 Cont
our
nag
es – coor
données car
tésiennes
Exemple: Cercle entier en coordonnées cartésiennes
0 BEGIN PGM 30 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12,5
4 TOOL CALL 1 Z S3150
5 CC X+50 Y+50
6 L Z+250 R0 F MAX
7 L X-40 Y+50 R0 F MAX
8 L Z-5 R0 F1000 M3
9 L X+0 Y+50 RL F300
10 RND R2
11 C X+0 DR-
12 RND R2
13 L X-40 Y+50 R0 F1000
14 L Z+250 R0 F MAX M2
15 END PGM 30 MM
Définition de la pièce brute
Définition de l'outil
Appel de l'outil
Définir le centre du cercle
Dégager l'outil
Pré-positionner l‘outil
Aller à la profondeur d‘usinage
Aborder le point initial du cercle
Approche en douceur sur un cercle dont R=2 mm
Aborder le point final (=point initial du cercle)
Sortie en douceur sur un cercle dont R=2 mm
Dégager l'outil dans le plan d'usinage
Dégager l'outil dans l'axe de broche, fin du programme
X
Y
50
50
CC
