HEIDENHAIN TNC 310 (286 140) - Manuel (Page 81)

67 TNC 310 HEIDENHAIN
Dernier élément contour: P
E
avec correction rayon
Coordonnées P
N
, rayon traj. circulaire=10 mm
Dégagement en Z, retour, fin du programme
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0

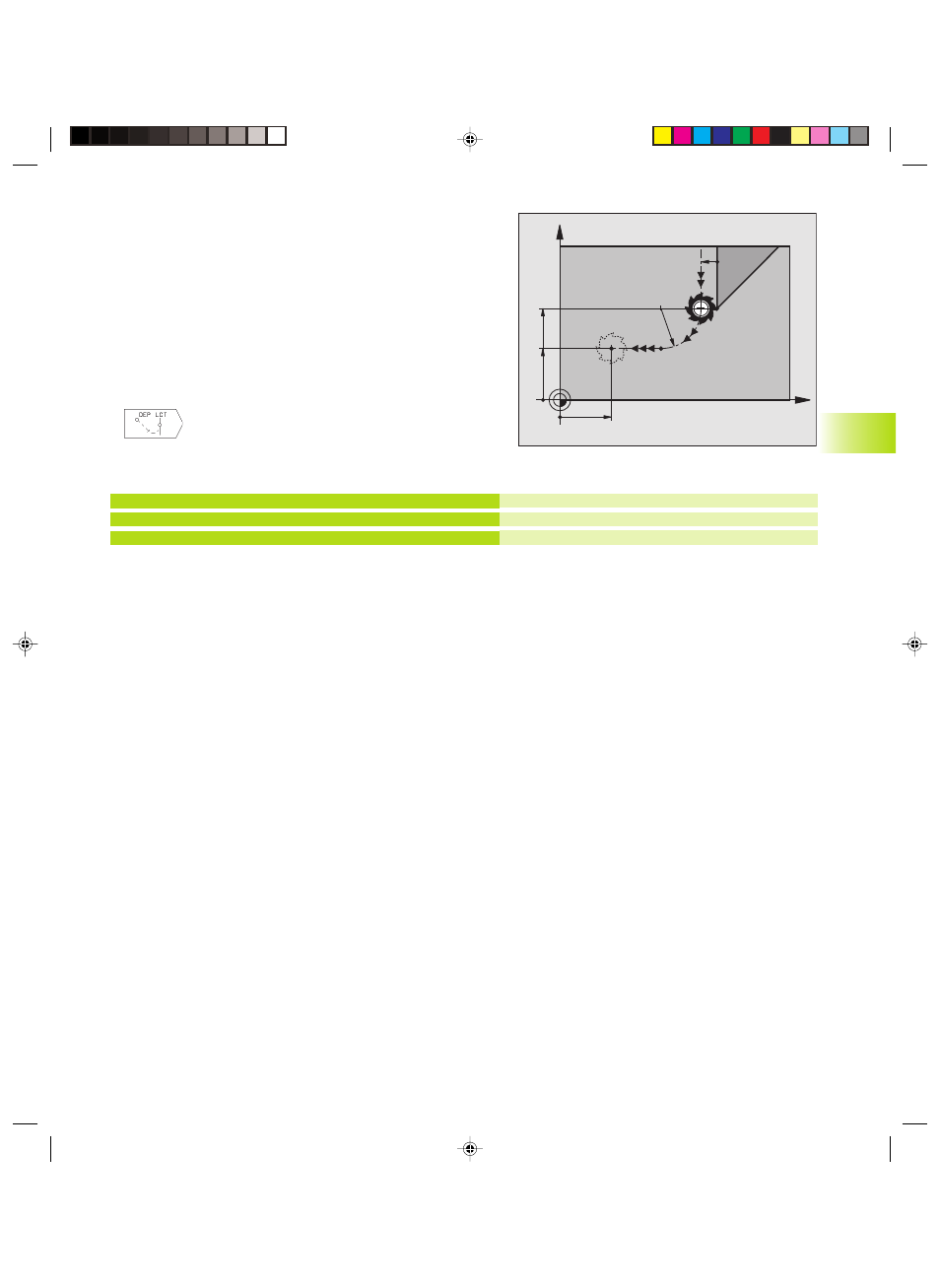

Sortie par trajectoire circulaire avec raccordement
tangentiel et segment de droite: DEP LCT
La TNC guide l‘outil sur une trajectoire circulaire allant du dernier
point du contour P
E
jusqu‘à un point auxiliaire P
H
. Partant de là, il se
déplace sur une droite en direction du point final P
N
. Le dernier
élément du contour et la droite P
H
– P
N
se raccordent à la trajectoire
circulaire par tangentement. De ce fait, elle est définie clairement
par le rayon R.
ú Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
ú Ouvrir le dialogue avec touche APPR/DEP et softkey DEP LCT:
ú Introduire les coordonnées du point final P
N
ú Rayon R de la trajectoire circulaire
Introduire R avec son signe positif
Exemple de séquences CN
23 L Y+20 RR F100
24 DEP LCT X+10 Y+12 R8 F100
25 L Z+100 FMAX M2
