10 Programmation: Paramètres Q 182

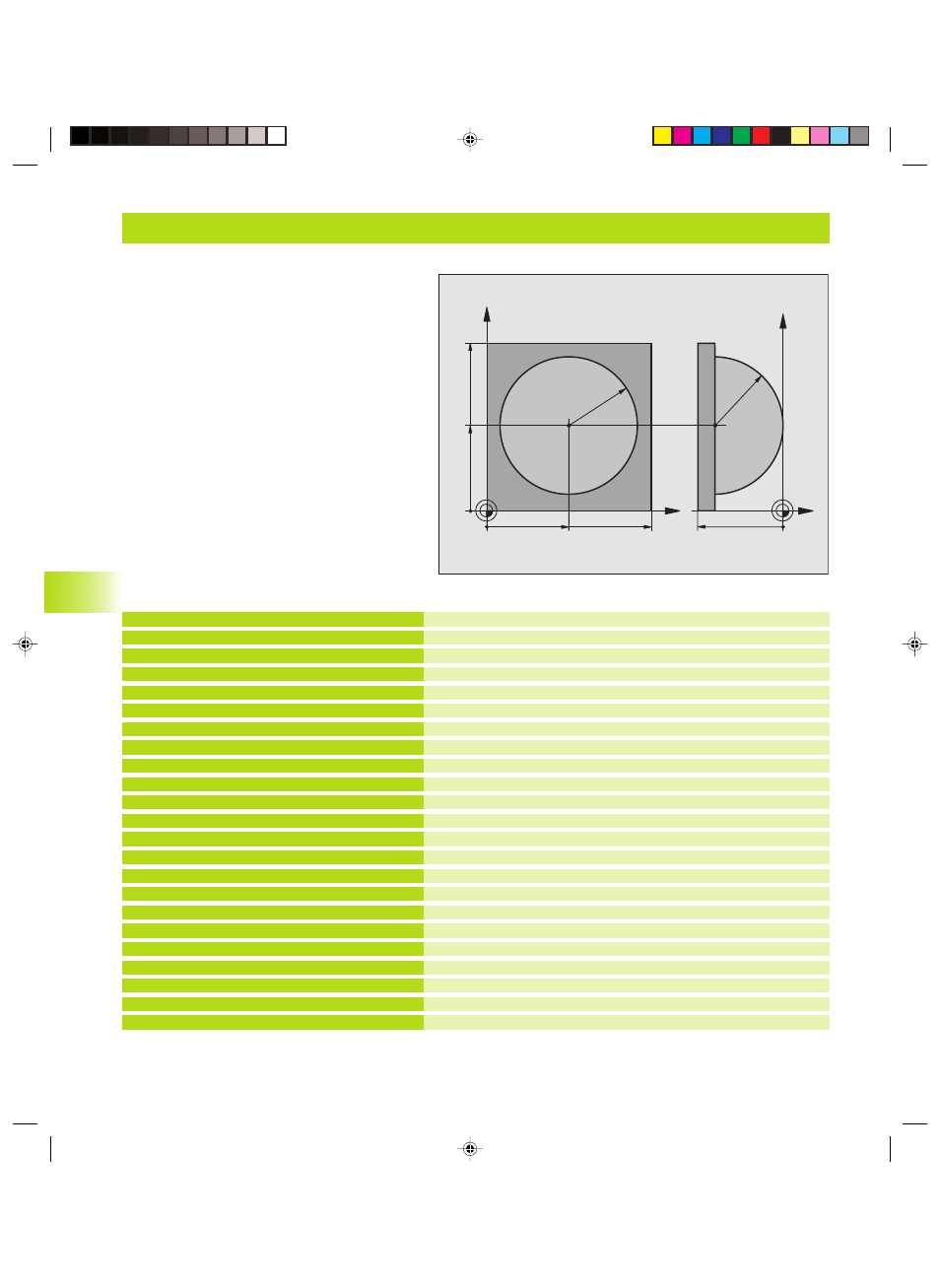

Exemple: Sphère convexe avec fraise deux tailles Exemple: Sphère convexe avec fraise deux tailles
Centre de l‘axe X
Centre de l‘axe Y
Angle initial dans l'espace (plan Z/X)
Angle final dans l'espace (plan Z/X)
Incrément angulaire dans l'espace
Rayon de la sphère
Position de l'angle initial dans le plan X/Y
Position de l'angle final dans le plan X/Y
Incrément angulaire dans le plan X/Y pour l'ébauche
Surépaisseur du rayon de la sphère pour l'ébauche
Distance d'approche pour prépositionnement dans l'axe de broche
Avance de fraisage
Définition de la pièce brute
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Appeler l‘usinage
Annuler la surépaisseur
Incrément angulaire dans le plan X/Y pour la finition
Appeler l‘usinage
Dégager l‘outil, fin du programme
0 BEGIN PGM SPHERE MM
1 FN 0: Q1 = +50
2 FN 0: Q2 = +50
3 FN 0: Q4 = +90
4 FN 0: Q5 = +0
5 FN 0: Q14 = +5
6 FN 0: Q6 = +45
7 FN 0: Q8 = +0
8 FN 0: Q9 = +360
9 FN 0: Q18 = +10
10 FN 0: Q10 = +5
11 FN 0: Q11 = +2
12 FN 0: Q12 = +350
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+7,5
16 TOOL CALL 1 Z S4000
17 L Z+250 R0 FMAX
18 CALL LBL 10
19 FN 0: Q10 = +0
20 FN 0: Q18 = +5
21 CALL LBL 10
22 L Z+100 R0 FMAX M2
Déroulement du programme
■ Ce programme ne fonctionne qu‘avec fraise deux
tailles
■ Le contour de l'ellipse est constitué de nombreux
petits segments de droite (à définir avec Q14). Plus
vous aurez défini de pas de calcul et plus lisse sera
le contour
■ Définissez le nombre de coupes sur le contour
avec l'incrément angulaire dans le plan (avec Q18)
■ La sphère est fraisée suivant des coupes 3D
dirigées de bas en haut
■ Le rayon d‘outil est corrigé automatiquement
X
Y
50 100
100
Z
Y
-50
R45
50
R45
1
0.1
0 Ex
emples de pr
ogr
ammation
