113 TNC 310 HEIDENHAIN

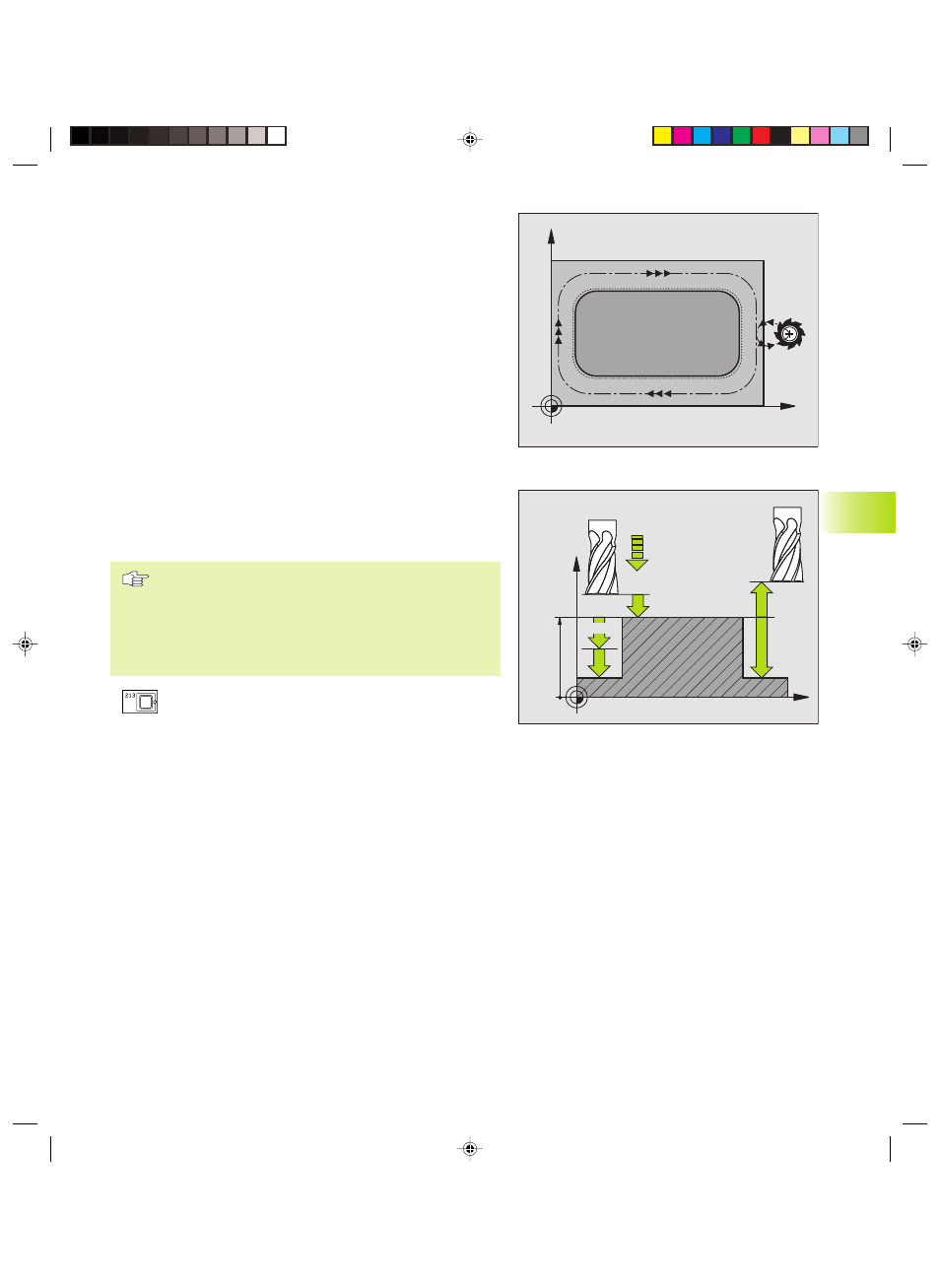

FINITION DE TENON (cycle 213)
1 La TNC déplace l‘outil dans l‘axe de broche à la distance
d'approche ou – si celui-ci est programmé – au saut de bride, puis
au centre du tenon
2 Partant du centre du tenon, l‘outil se déplace dans le plan
d‘usinage jusqu‘au point initial de l‘usinage. Le point initial est
situé à droite du tenon, env. 3-5 fois la valeur du rayon d'outil
3 Si l‘outil se trouve au saut de bride, la TNC le déplace en rapide
FMAX à la distance d'approche et ensuite, à la première
profondeur de passe suivant l'avance plongée en profondeur
4 Ensuite, l‘outil se déplace tangentiellement au contour partiel
usiné et fraise sur le contour en avalant
5 Puis l‘outil quitte le contour par tangentement pour retourner au
point initial dans le plan d‘usinage
6 Ce processus (3 à 5) est répété jusqu‘à ce que la profondeur
programmée soit atteinte
7 En fin de cycle, la TNC déplace l‘outil avec FMAX à la distance
d'approche ou – si celui-ci est programmé – au saut de bride, puis
pour terminer, au centre du tenon (position finale = position
initiale)
Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Si vous désirez fraiser le tenon dans la masse, utilisez
une fraise à denture frontale (DIN 844). Introduisez une
petite valeur pour l'avance plongée en profondeur.
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du tenon
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du déplacement jusqu'à la
profondeur, en mm/min. Si vous plongez dans la
matière, introduisez une faible valeur, si vous plongez
dans le vide, introduisez une avance plus élevée
ú Profondeur de passe Q202 (en incrémental): distance
parcourue par l‘outil en une passe. Introduire une
valeur supérieure à 0.
ú Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
