187 TNC 310 HEIDENHAIN
1
1
.1 Gr
aphismes

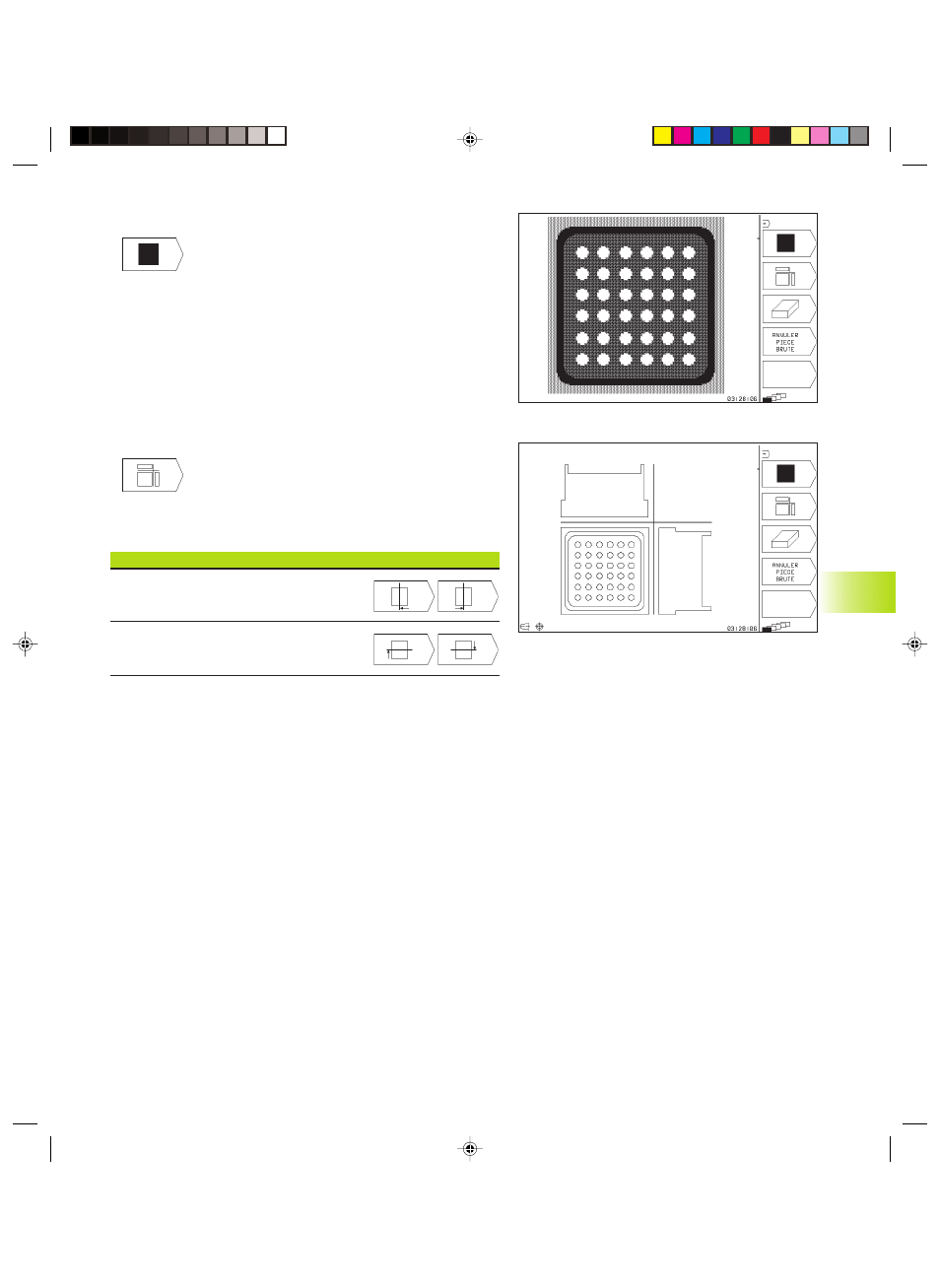

Vue de dessus
ú Sélectionner la vue de dessus à l‘aide de la softkey
„Plus le niveau est profond, plus le graphisme est
sombre“
Cette simulation graphique est très rapide.
Représentation en 3 plans
La projection donne une vue de dessus avec 2 coupes, comme sur
un plan. Le symbole en bas et à gauche du graphisme précise si la
représentation correspond aux méthodes de projection 1 ou 2
selon DIN 6, chap. 1 (sélectionnable par PM7310).
Vous pouvez aussi faire glisser le plan de coupe avec les softkeys:
ú A l‘aide de la softkey, sélectionner la représentation
en 3 plans
ú Commutez le menu de softkeys jusqu‘à ce que la
TNC affiche les softkeys suivantes:
Fonction Softkeys
Faire glisser le plan de coupe vertical
vers la gauche ou vers la droite
Faire glisser le plan de coupe horizontal
vers le haut ou vers le bas
Pendant le décalage, l‘écran affiche la position du plan de coupe.
