68 6 Programmation: Programmer les contours
6.4 Cont
our
nag
es – coor
données car
tésiennes
6.4 Contournages –
coordonnées cartésiennes

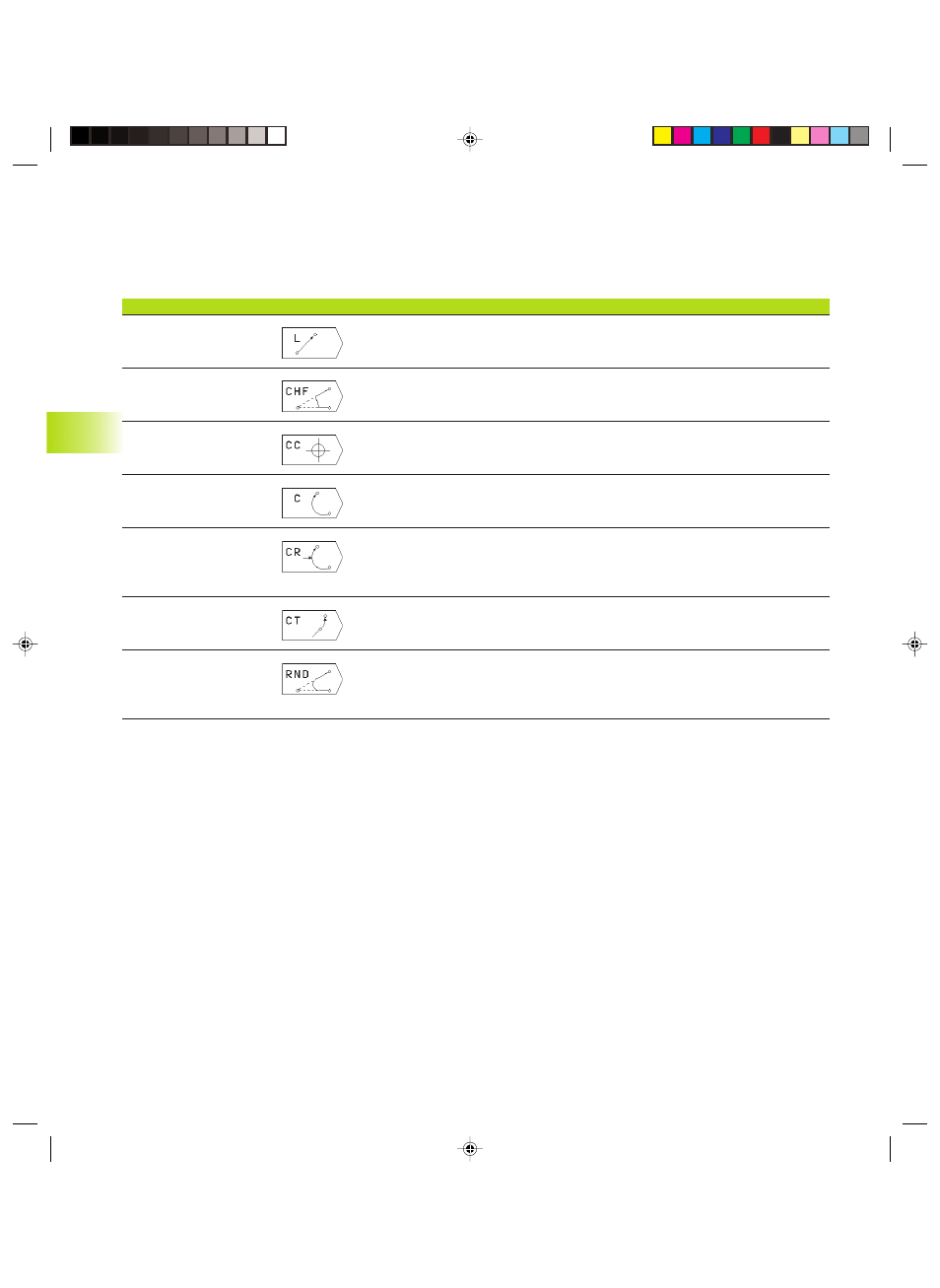

Sommaire des fonctions de contournage
Fonction Softkey de contournage
Droite L
angl.: Line
Chanfrein CHF
angl.: CHamFer
Centre de cercle CC;
angl.: Circle Center
Arc de cercle C
angl.: Circle
Arc de cercle CR
angl.: Circle by Radius
Arc de cercle CT
angl.: Circle Tangential
Arrondi d'angle RND
angl.: RouNDing of Corner
Déplacement de l‘outil
Droite
Chanfrein entre deux droites
Aucun
Traj. circulaire autour centre cercle CC
vers le point final de l‘arc de cercle
Trajectoire circulaire de rayon
défini
Traj. circulaire avec racc. tangentiel
à l‘élément de contour précédent
Traj. circulaire avec racc. tangentiel
à l‘élément de contour précédent et
suivant
Données nécessaires
Coordonnées du point
final de la droite
Longueur du chanfrein
Coordonnées du centre du cercle
ou du pôle
Coordonnées du point final du
cercle, sens de rotation
Coordonnées du point final du
cercle, rayon, sens de rotation
Coordonnées du point final du
cercle
Rayon d‘angle R
