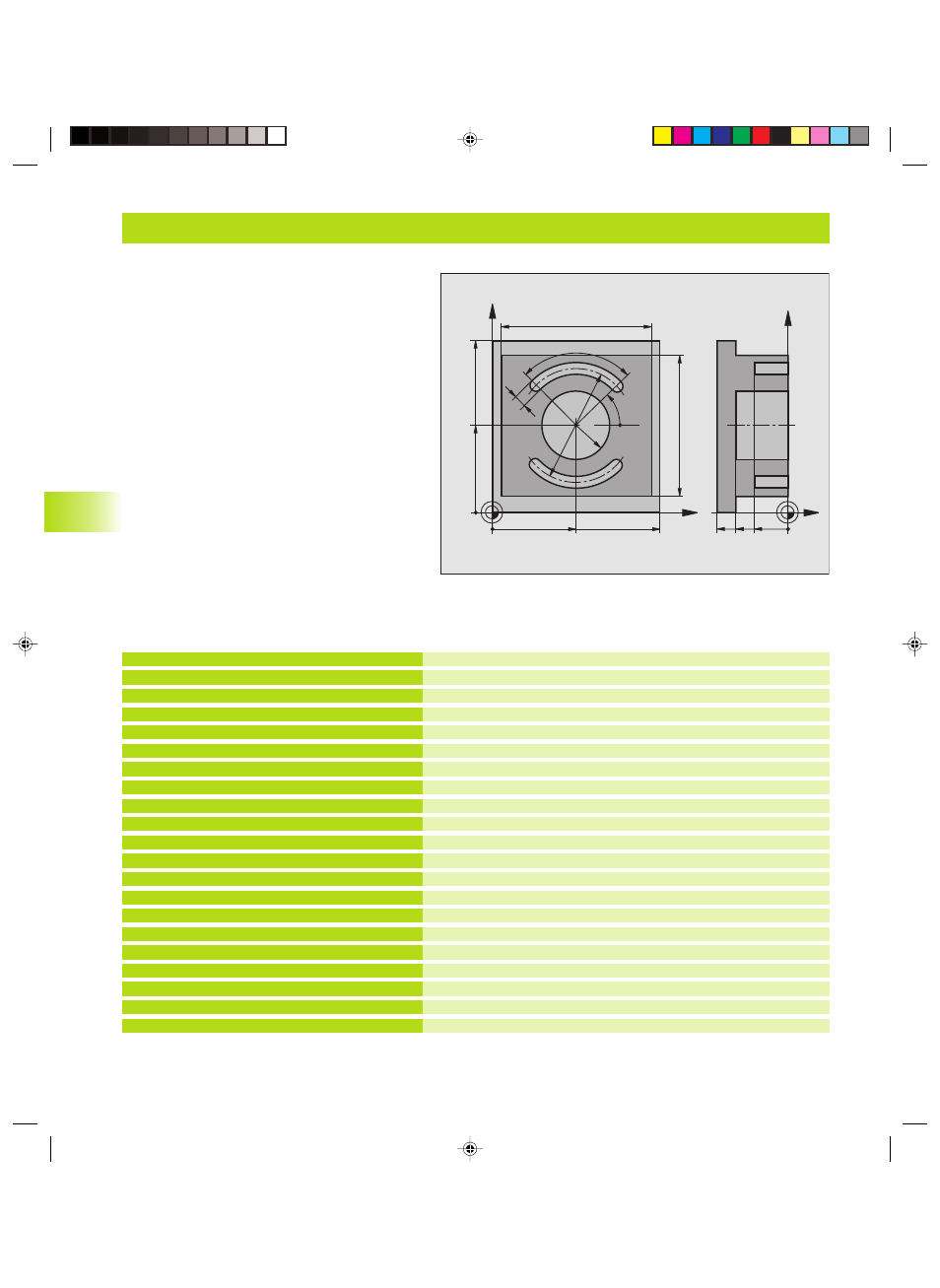

8 Programmation: Cycles 124
Exemple: Fraisage de poche, tenon, rainure
Définition de la pièce brute
Définition de l‘outil d‘ébauche/de finition
Définition d‘outil pour fraise à rainurer
Appel de l‘outil d‘ébauche/de finition
Dégager l‘outil
Définition du cycle pour usinage externe
0 BEGIN PGM 210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
4 TOOL DEF 2 L+0 R+3
5 TOOL CALL 1 Z S3500
6 L Z+250 R0 F MAX
7 CYCL DEF 213 FINITION TENON
Q200=2 ;DISTANCE D'APPROCHE
Q201=-30 ;PROFONDEUR
Q206=250 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q207=250 ;AVANCE FRAISAGE
Q203=+0 ;COORD. SURFACE PIECE
Q204=20 ;SAUT DE BRIDE
Q216=+50 ;CENTRE 1ER AXE
Q217=+50 ;CENTRE 2EME AXE
Q218=90 ;1ER COTE
Q219=80 ;2EME COTE
Q220=0 ;RAYON D'ANGLE
Q221=5 ;SUREPAISSEUR 1er AXE
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
