123 TNC 310 HEIDENHAIN
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es

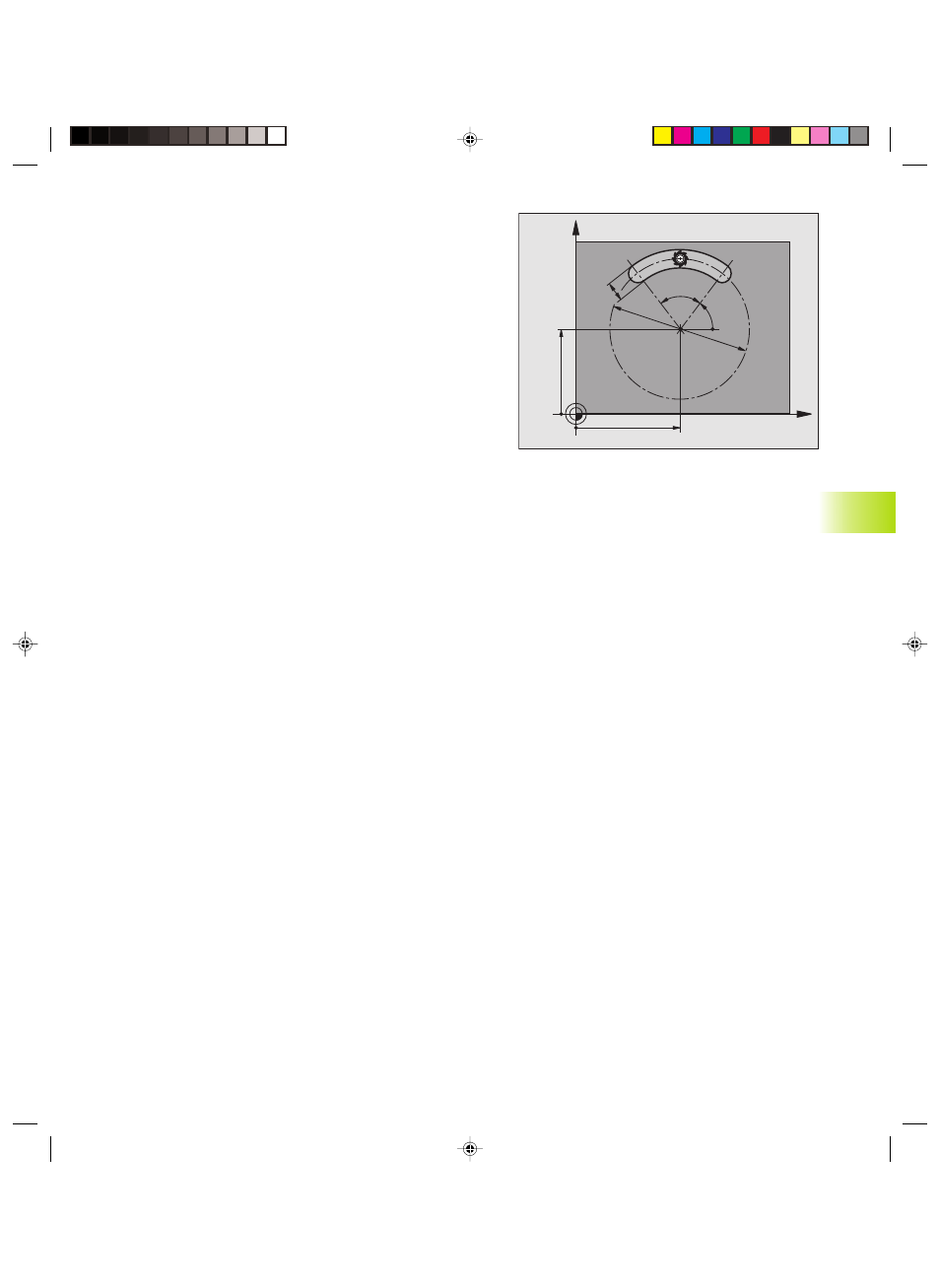

X
Y
Q217
Q216
Q248
Q245
Q219
Q244
ú Opérations d'usinage (0/1/2) Q215: définir les
opérations d'usinage:
0: ébauche et finition
1: ébauche seulement
2: finition seulement
ú Coordonnée surface pièce Q203 (en absolu):
coordonnée de la surface de la pièce
ú Saut de bride Q204 (en incrémental): coordonnée Z
excluant toute collision entre l‘outil et la pièce
(matériels de bridage)
ú Centre 1er axe Q216 (en absolu): centre de la rainure
dans l'axe principal du plan d'usinage
ú Centre 2ème axe Q217 (en absolu): centre de la
rainure dans l'axe auxiliaire du plan d'usinage
ú Diamètre cercle primitif Q244: introduire le diamètre
du cercle primitif
ú Longueur 2ème côté Q219: introduire la largeur de la
rainure; si l'on a introduit une largeur de rainure égale
au diamètre de l'outil, la TNC n'effectue que l'ébauche
(fraisage d'un trou oblong)
ú Angle initial Q245 (en absolu): introduire l'angle
polaire du point initial
ú Angle d'ouverture de la rainure Q248 (en incrémental):
introduire l'angle d'ouverture de la rainure
