8 Programmation: Cycles 142

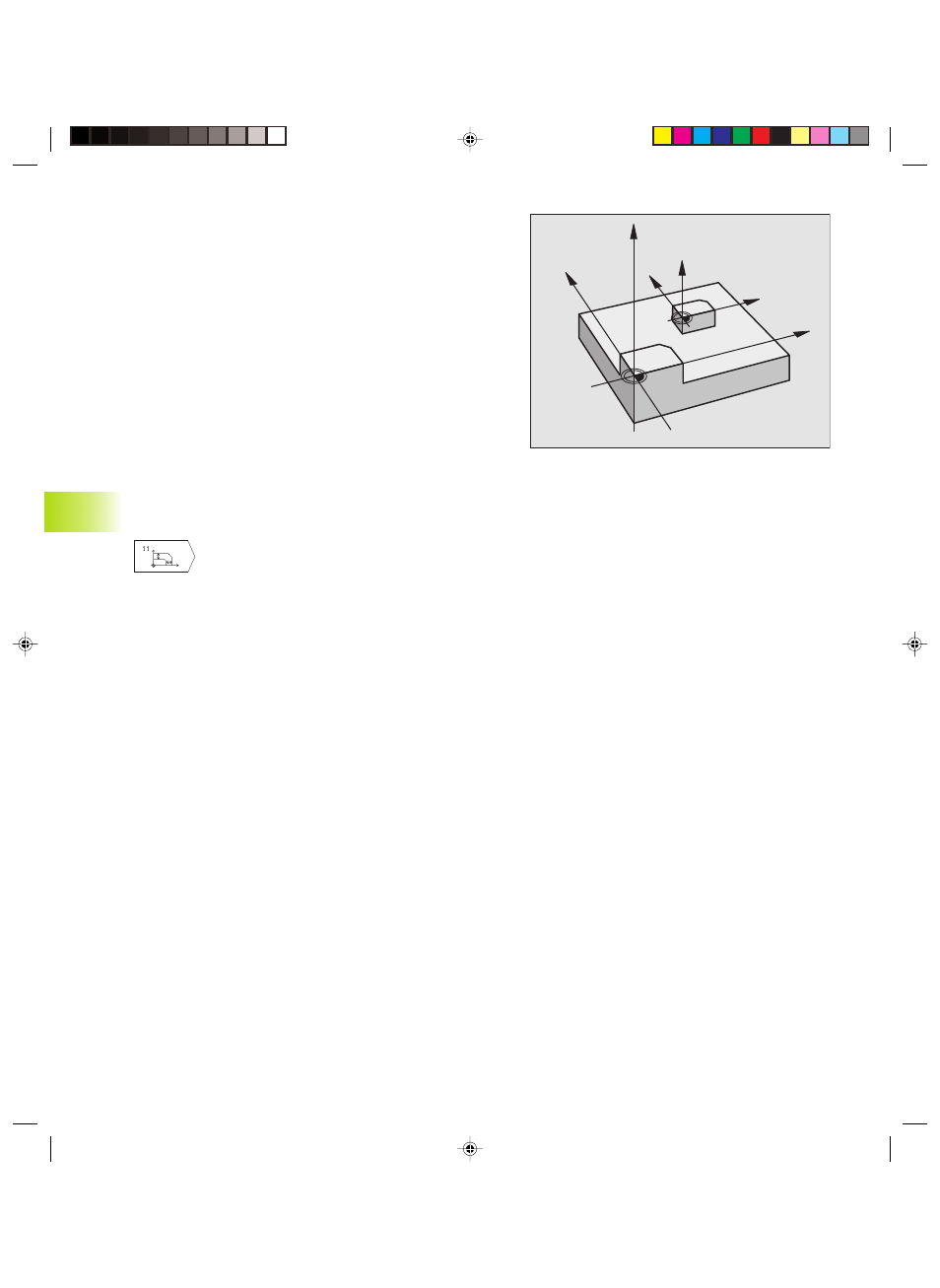

FACTEUR ECHELLE (cycle 11)
A l‘intérieur d‘un programme, la TNC peut faire augmenter ou
diminuer certains contours. Ainsi, par exemple, vous pouvez usiner
en tenant compte de facteurs de retrait ou d‘agrandissement.
Effet
Le facteur échelle est actif dès qu'il a été défini dans le programme.
Il agit aussi en mode Positionnement avec introduction manuelle.
Le facteur échelle actif apparaît également dans l‘affichage d‘état
supplémentaire.
Le facteur échelle agit
■ dans le plan d‘usinage, ou simultanément sur les trois axes de
coordonnées (dépend du paramètre-machine 7410)
■ sur l‘unité de mesure dans les cycles
■ sur les axes paraxiaux U,V,W
Condition requise
Avant de procéder à l‘agrandissement ou à la réduction, il convient
de décaler le point zéro sur une arête ou un angle du contour.
ú Facteur ?: introduire le facteur SCL (de l‘angl.:
scaling); la TNC multiplie toutes les coordonnées et
tous les rayons par SCL (tel que décrit au
paragraphe „Effet“)
Agrandir: SCL supérieur à 1 à 99,999 999
Réduire: SCL inférieur à 1 à 0,000 001
Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1.
Z
Z
X
X
Y
Y
8.6 Cycles de conversion de coordonnées
