Installation
ATTENTION: L’embase doit en permanence être au contact d’une
surface immergée. Pour garantir un collage étanche, la surface inté-
rieure de la coque sous et autour de la base doit être lisse, sans pein-
ture ni autre enduit de finition, propre et sèche.
ATTENTION: L’utilisation d’une résine époxy pour coller la sonde est
proscrite car ces adhésifs sont trop cassants.
ATTENTION: Le dessus de la sonde doit être complètement horizon-
tal, une fois l’installation terminée.
1. Mesurez l’angle d’inclinaison de la coque à l’emplacement sé-
lectionné à l’aide d’une fausse équerre ou d’un niveau numéri-
que (voir Figure 4). Effectuez la mesure soigneusement car
l’angle d’inclinaison du capteur ne doit pas excéder 5°.
2. La surface de la coque à l’emplacement de la sonde, doit être
lisse, sans peinture ni autre finition. Si la surface est rugueuse,
utilisez une ponceuse à disque pour poncer une zone de
100 mm (4") de diamètre.
3. Pour assurer un collage efficace, nettoyez et séchez la zone
sélectionnée ainsi que la face inférieure de l’embase. Éliminez
toute trace de poussière, graisse ou huile avec un solvant peu
agressif tel que l’alcool.
4. À l’aide d’une équerre, tracez une droite sur la coque, perpendi-
culaire à la quille et qui passe par le centre de l’emplacement
d’installation de la sonde. Cette droite servira de ligne de réfé-
rence pour orienter l’embase.
5. Les graduations sur la collerette d’embase indiquent les angles
d’inclinaison. Repérez la graduation qui correspond le plus à
l’angle d’inclinaison de la coque. Repérez la graduation corres-
pondante sur l’échelle diamétralement opposée sur la colleret-
te. En conservant les flèches de direction de la quille sur le côté
de l’embase le plus proche de la quille, alignez les deux mar-
ques indiquant l’angle d’inclinaison sur la ligne de guidage tra-
cée sur la coque (voir Figure 5).
6. Quand vous pensez que la position de la sonde est optimale et
que l’orientation de l’embase correspond à l’angle d’inclinaison
de la coque, appliquez une bonne couche de mastic silicone sur
la face inférieure de la collerette d’embase. (Appliquez les ins-
tructions du fabricant de mastic.) Appliquez fermement la colle-
rette en position pour créer un joint étanche. Laissez le mastic
polymériser.
7. Insérez la sonde dans la bague de verrouillage (voir Figure 6).
Faites pivoter la sonde pour aligner la nervure qui correspond le
plus à l’angle d’inclinaison de la coque avec l’indicateur d’angle
sur la bague de verrouillage. Fixez la sonde à la bague de ver-
rouillage à l’aide de deux vis. Ne serrez pas exagérément.
8. Lubrifiez le joint torique avec de la Vaseline®. Cette opération
améliore l’étanchéité de l’installation et évite les fuites de liquide de
remplissage. Insérez le joint torique sur la sonde (voir Figure 7).
3

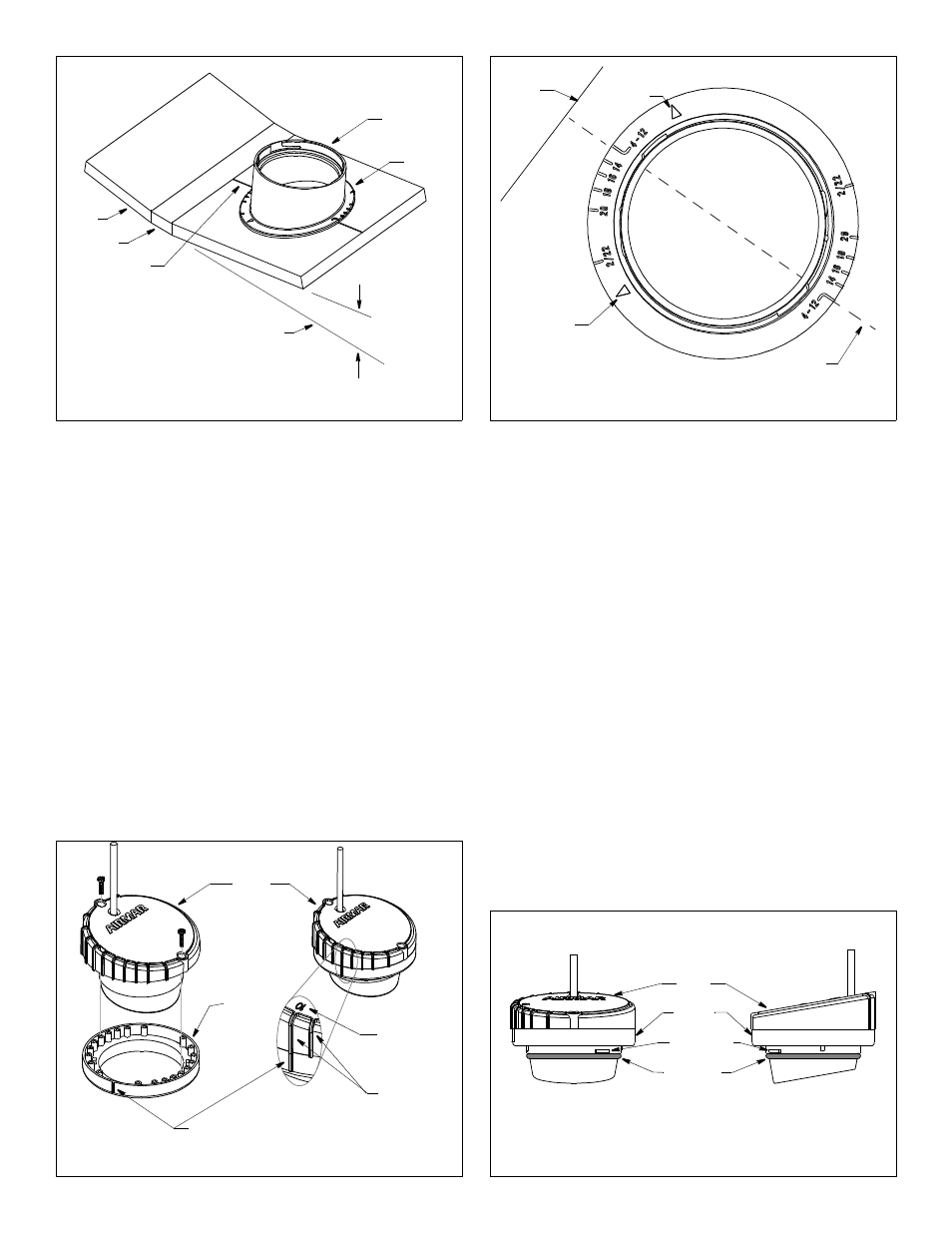

Figure 4. Angle d’inclinaison et ligne de référence
angle
parallèle
coque
perpendiculaire
à la quille
embase
collerette
ligne de référence
Copyright © 2005 Airmar Technology Corp.
d’inclinaison
quille
Figure 5. Alignement de la collerette de l’embase
quille dans la
quille dans la
direction de la
quille
flèche
direction de
(angle d’inclinaison illustré: 4° à 12°)
ligne de
Figure 6. Insertion de la sonde dans la bague de verrouillage
indicateur d’angle
détail
bague de
verrouillage
sonde
nervures
angle
d’inclinaison
10°
Copyright © 2005 - 2010 Airmar Technology Corp.
Figure 7. Pose du joint torique et repérage des bossages
joint torique
sonde
vue de face vue latérale
bague
de verrouillage
REMARQUE: lubrifiez le joint torique avec de
la vaseline avant de l’insérer sur la sonde.
Copyright © 2005 - 2010 Airmar Technology Corp.
bossage (2)
à la ligne de flottaison
référence
la flèche
Copyright © 2005 - 2010 Airmar Technology Corp.
