4. DESCRIPTIONS DETAILLEES

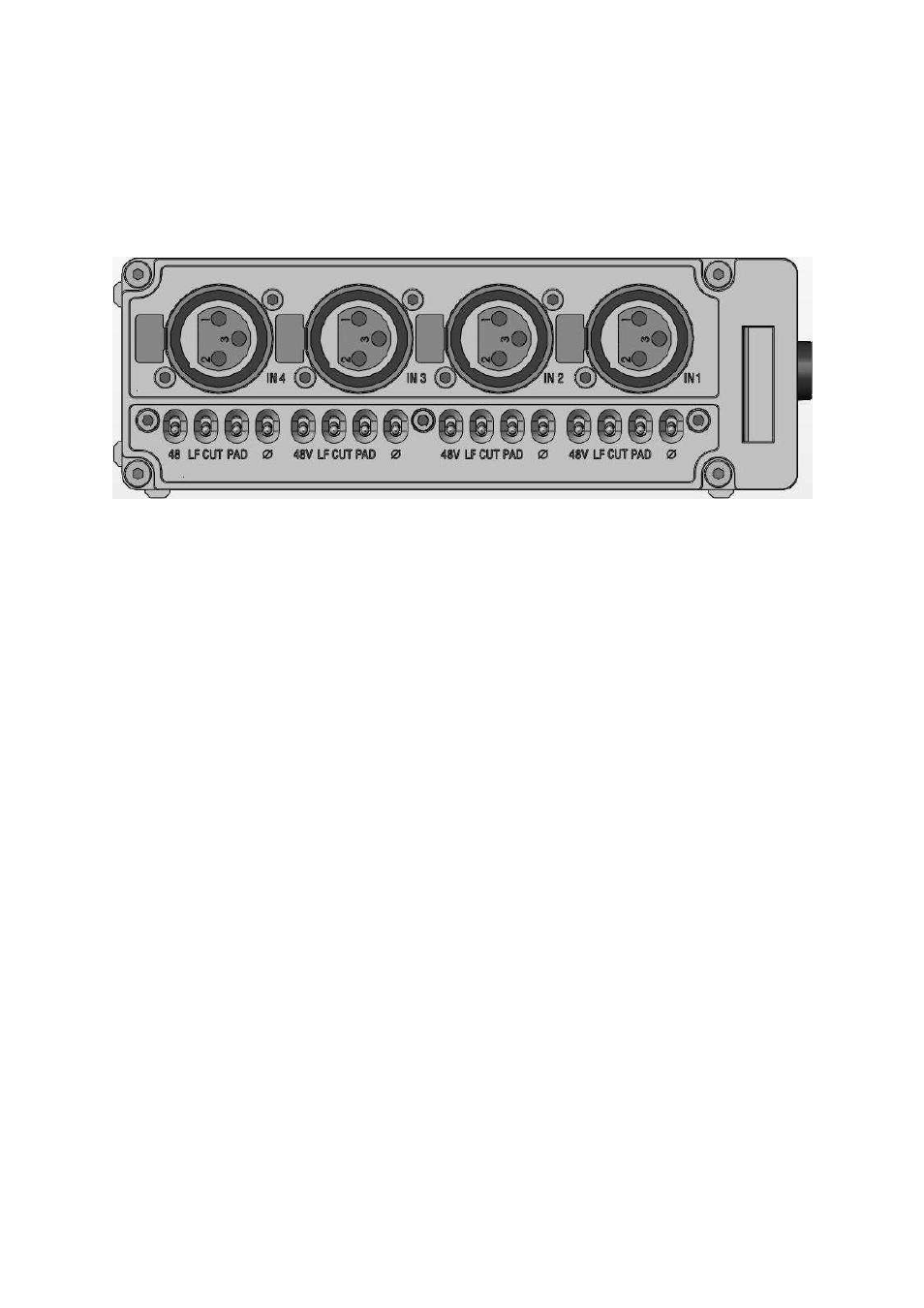

4.1 PANNEAU GAUCHE
Le panneau gauche comporte les quatre entrées Micro/Ligne avec leurs commutateurs de fonctions, tels
qu’illustrés ci-dessous:
4.1.1 Entrées [ IN1 à IN4 ]
Chaque entrée Micro/Ligne est symétrique, sans transformateur, et est équipé en standard d'un filtre de
réjection HF (RF Filter).
Les connecteurs des entrées sont de type XLR:
Pin1 = Gnd / Pin2 = High (+) / Pin3 = Low (-).
Pour connecter une source asymétrique telle qu’un lecteur CD ou MD, faites un pont entre la Pin1 et la Pin3
et connectez le tout sur la masse (Gnd) de la source. Utilisez la Pin2 pour le signal d’entrée asymétrique.
REMARQUE: une entrée ligne stéréo/bi-canal est disponible sur le côté droit de l'appareil (voir 4.2.2)
4.1.2 Alimentation Fantôme [ 48V ]
Ce commutateur vous permet d’activer ou non l’alimentation fantôme sur le canal correspondant [IN1 à IN4]
En position "basse" l'alimentation fantôme de 48V est activée et permet ainsi l'utilisation de microphones à
condensateur. En position "haute" l'alimentation 48V est coupée et permet le raccordement de micros
dynamiques ou de toute autre source analogique.
ATTENTION:
N’utilisez jamais l’alimentation fantôme [48V] en cas de raccordement à un appareil externe,
tel qu'un lecteur/enregistreur ou le récepteur HF, car vous risqueriez alors d’endommager la
sortie de cet appareil !
N’utilisez jamais l’alimentation fantôme [48V] en cas de raccordement asymétrique
REMARQUE:
Les microphones de dernière génération fonctionnant presque tous en +48V, de par leur
excellente réjection de perturbations en mode commun [CMRR], seul ce mode d'alimentation
a donc été inclus
