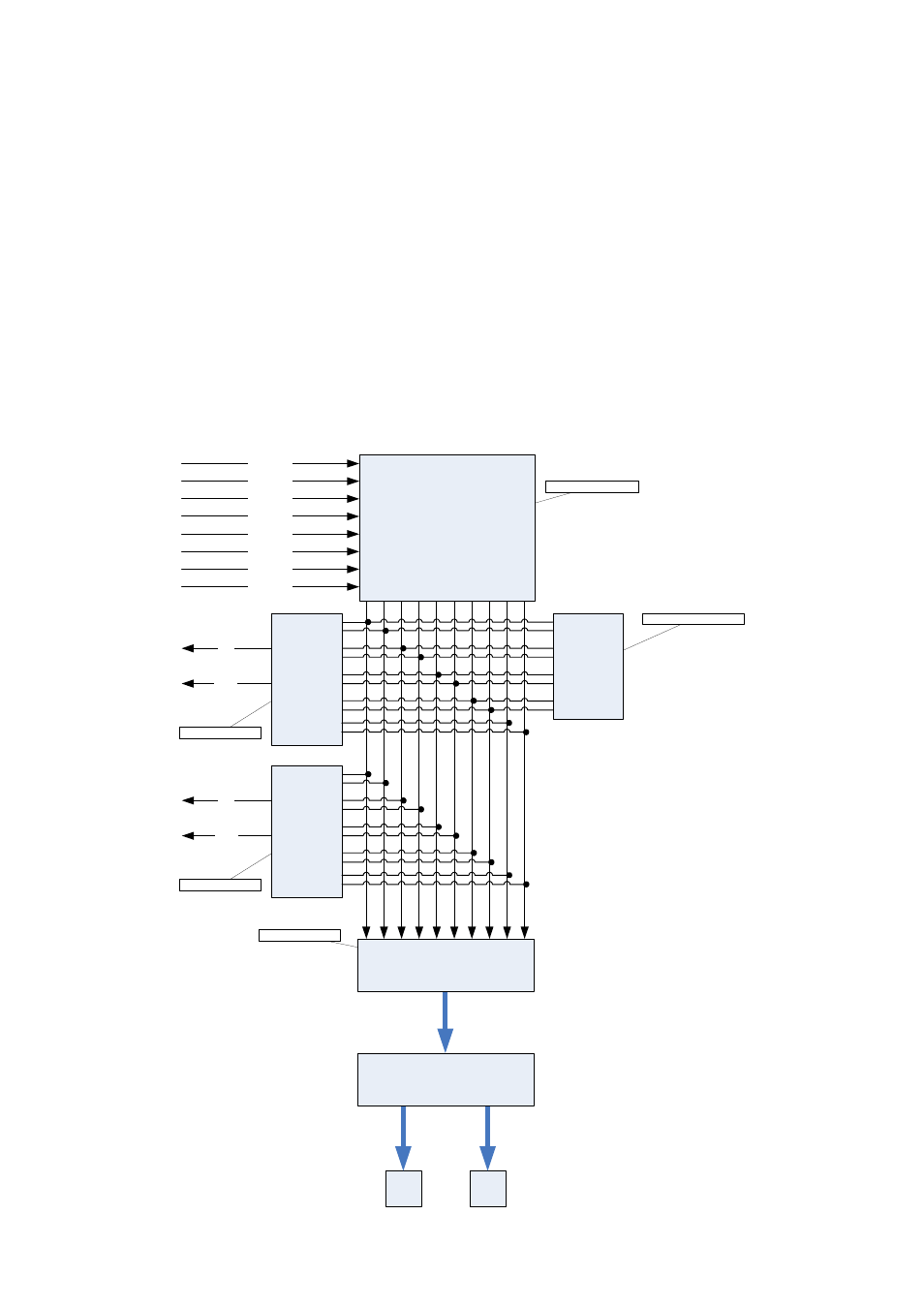

5.1.2 ARCHITECTURE - Audio path
Le SX-R4 dispose de 14 canaux d’entrées physiques; 6 analogiques et 8 numériques. Jusqu'à 8 des ces
entrées physiques peuvent être assignées librement aux 10 pistes (tracks) disponibles et n'importe quelle
combinaison analogique/numérique est possible. Ces canaux sont groupés par paire et ont pour origine:
•
1, 2 : soit entrées MIC/LINE 1 & 2 ou AES 1
•
3, 4 : soit entrées MIC/LINE 3 & 4 ou AES 2
•
5, 6 : soit entrées LINE 5 & 6 ou AES 3
•
7, 8 : uniquement AES 4
La matrice de routage permet l'assignation et le mixage de n'importe quel canal d'entrée sur n'importe quelle
des 10 pistes disponibles. Les 8 premières pistes sont dédiées au disque dur (HD), les deux autres étant
pour la carte CompactFlash (CF). Au cas où la fonction "Mirroring" est activée, la configuration du routage du
disques dur est dupliquée à l'identique sur la carte CompactFlash.
Le monitoring permet de combiner librement les dix tracks pour l’écoute au casque, cependant seules les 8
pistes du disque dur sont affichées à l'écran.
