Mode d’emploi SONOSAX SX-R4 Page 15 de 53
5. INTERFACE UTILISATEUR
PLAY REC
5.1.1 PRINCIPE D'UTILISATION
Statuts
Le statut du SX-R4 est affiché au moyen des LEDs de statuts (rouge/verte) et de l'écran. On distingue les
statuts suivants:
•
Prêt à enregistrer (état RECORD READY)
La LED rouge émet des flashs, l’appareil est prêt à commencer l’enregistrement
•
En enregistrement (état RECORD)
La LED rouge indique que l’enregistrement est en cours
•
En lecture d’une prise effectuée (état PLAY)
La LED verte est allumée
•
En pause d’une prise effectuée (état PAUSE)
La LED verte émet des flashs
•
A l’arrêt, avec une prise effectuée chargée (état STOP)
Aucune LED n’est allumée
Affichage de travail
La page de travail affiche les modulomètres (TRACKS MONITORING) des 8 pistes.
La graduation globale s’étend de –72dB à 0dB avec les résolutions suivantes:
par pas de 1 dB de –72 à –24 dB
par pas de 0.5 dB de –23.5 à 0 dB
Le premier segment tout à gauche de l'écran indique –72 dBFS
Le dernier segment tout à droite de l'écran indique 0 dBFS
Une ligne de référence peut être affichée à l'écran à -9, -12, -18 ou –20 dBFS (voir menus de configuration).
Convention d’affichage et touches de fonctions
La dernière ligne de l'écran affiche la fonction du joystick. Par défaut, une pression vers le haut et bas permet
de modifier les paramètres, à droite permet de sélectionner et à gauche d'annuler ou de revenir en arrière
dans les menus contextuels
Le symbole d’une flèche sous-entend une pression courte sur le joystick, pour valider l’action.
Le symbole d'une double flèche sous-entend une pression longue pour valider l’action.
Le symbole d'un rond sous-entend une pression au centre sur le joystick.

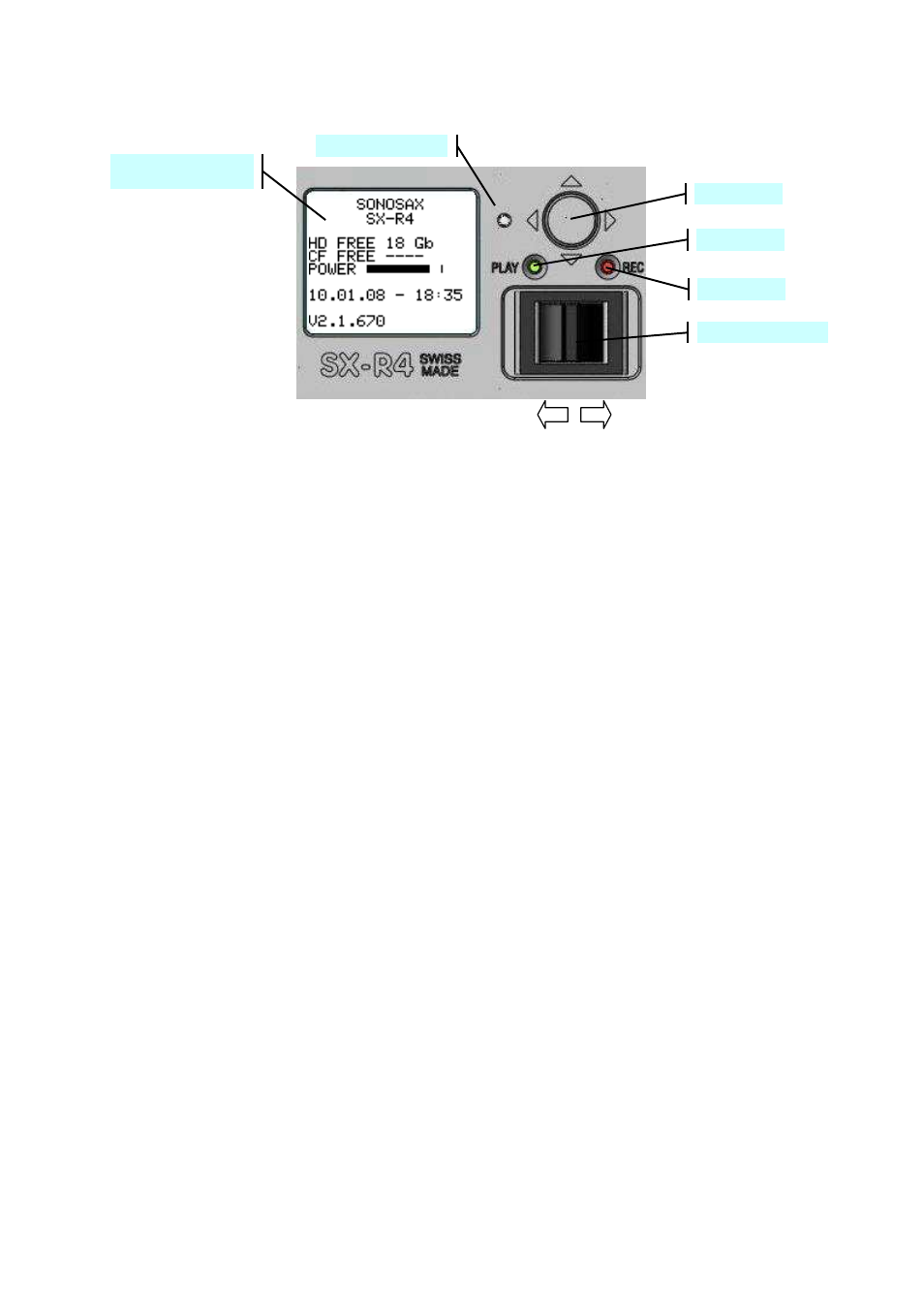

Joystick
Ecran LCD
10 lignes x 17
Capteur de luminosité
LED verte
LED rouge
Interrupteur à bascule
