4.2.7 Connecteur Timecode [ TC ]
Connecteur d'entrée et de sortie Time Code de type Lemo 5 broches compatible au standard Aaton.
Pin 1 = GND
Pin 2 = SMPTE OUT
Pin 3 = non connecté
Pin 4 = non connecté
Pin 5 = SMPTE IN
La fiche de câble Lemo 5 pin peut être commandée auprès de SONOSAX ou un de ses revendeurs.
Elle est disponible sous référence SONOSAX SX-860232 ou Lemo FGG.0B.305.CLAD52.
4.2.8 Connecteur [ ACCESSORY ]

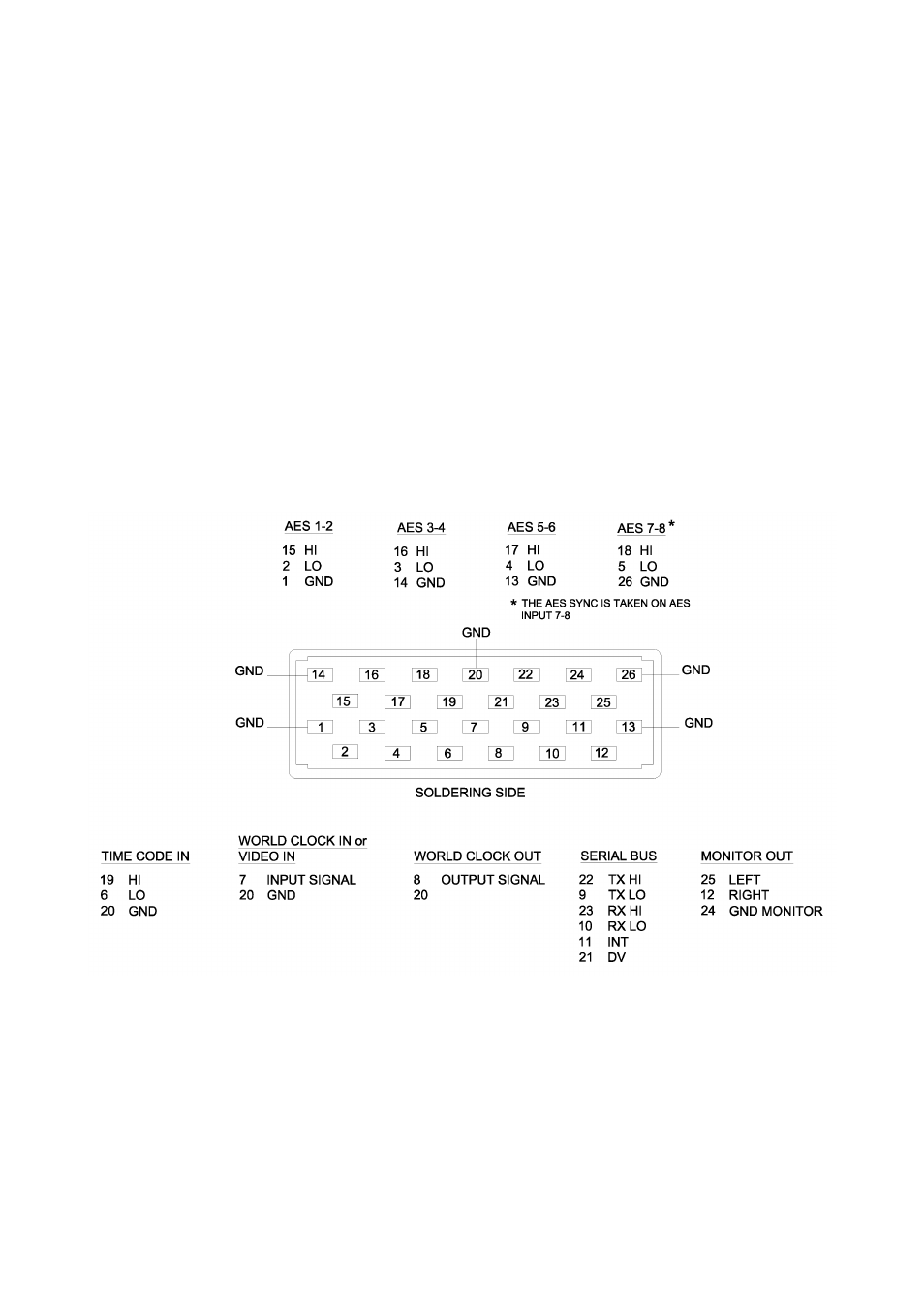

Ce connecteur de 26 broches permet le raccordement des sources audio numériques ( AES IN 1 à 4 ).
Les signaux de synchronisation SYNC IN et WCKL OUT, le Timecode IN et OUT ainsi que le Monitor Out
sont câblés en parallèle avec les connecteurs principaux correspondant. Le bus sériel est prévu pour une
utilisation ultérieure.
Le connecteur de câble [ACCESSORY] est disponible auprès de SONOSAX ou un de ses revendeurs sous
référence : SX860570.
4.2.9 Connecteur USB2 [ USB ]
Ce connecteur est de type USB2 uniquement, le SX-R4 n'est pas compatible avec le standard USB 1.0.
Il permet le raccordement de tout ordinateur muni d'un port USB2 (PC ou MAC). Dès qu'il est raccordé à un
ordinateur, le SX-R4 apparaît sur le bureau comme un disque dur externe standard. Si une carte
CompactFlash est insérée dans le SX-R4, elle apparaît également sur le bureau de l'ordinateur.
ATTENTION: lors du raccordement à un ordinateur, il est impératif d'utiliser un câble certifié "USB 2 High
Speed". La vitesse de transmission de données est telle que l'utilisation de câble non certifié
"High Speed" peut entraîner des disfonctionnements (disque non reconnu, SX-R4
n'apparaissant pas sur le bureau, Windows erreur code 10 etc.)
