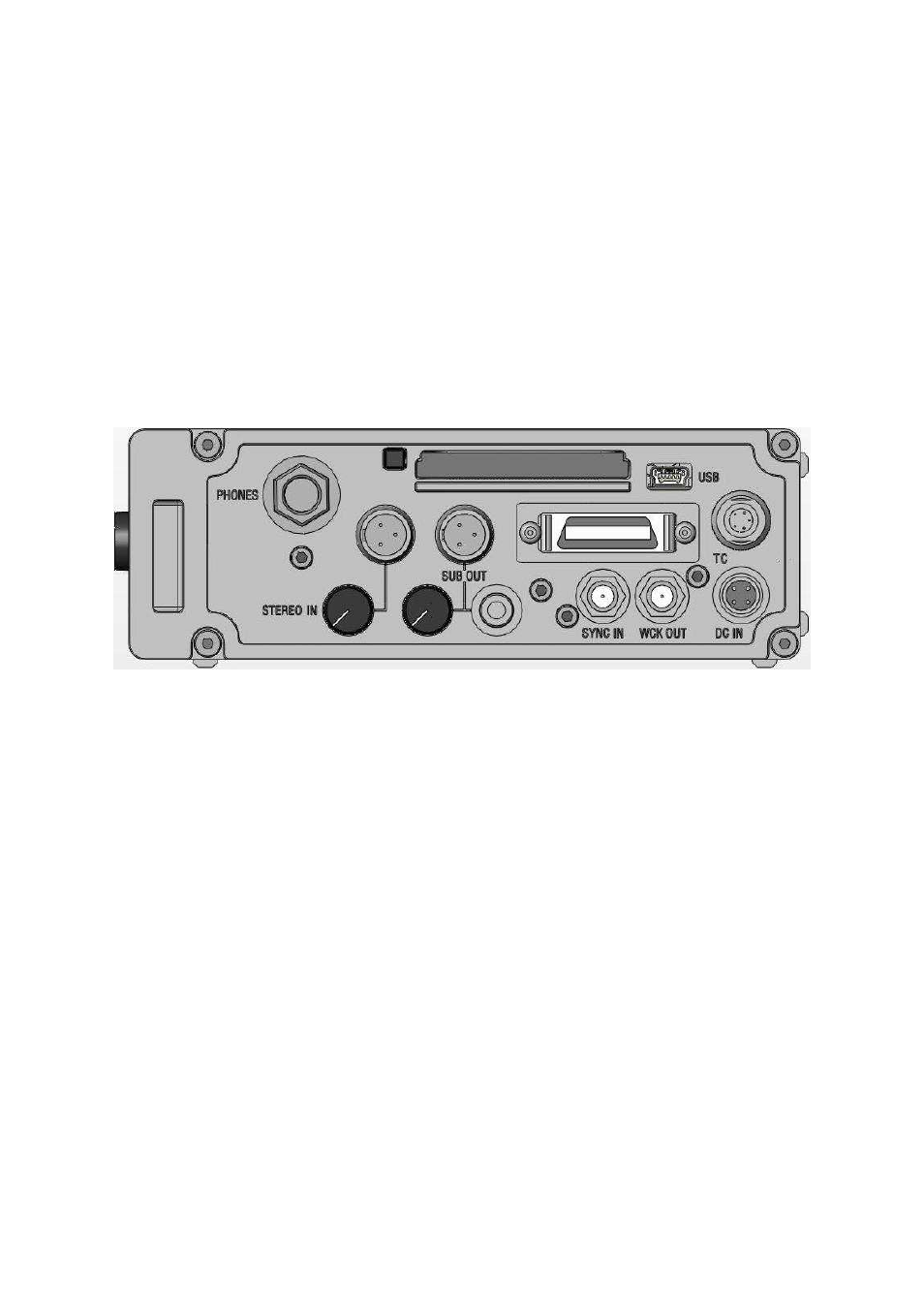

4.2 PANNEAU DROITE
Le panneau comporte l'ensemble des raccordements suivants:
•
Sortie casque stéréo [PHONES] sur jack 6,35mm (1/4")
•
Entrée auxiliaire stéréo asymétrique [STEREO IN] avec sensibilité d'entrée ajustable
•
Sortie Stéréo asymétrique [SUB OUT] sur mini-XLR et mini-jack avec niveau de sortie ajustable
•
Entrée de synchronisation externe [SYNC IN] et sortie WordClock [WCKOUT]
•
Entrées numérique AES1 à AES4 sur multibroche 26 pin
•
Entrée et sortie Timecode tout format sur Lemo 5 broches
•
Entrée d'alimentation externe 6 à 18V sur Hirose 4 pin
•
Connecteur USB2 High Speed pour la connexion à un ordinateur
•
Connecteur pour la carte CompactFlash
REMARQUE: La fiche de câble correspondant aux connecteurs STEREO IN et SUB OUT, est de type TA-3
femelle. Elle est disponible sous la référence SONOSAX SX860266 ou Switchcraft TA3FX
4.2.1 Sortie casque [ PHONES ]
Cette sortie sur prise Jack 6,35mm (1/4") vous permet de brancher n’importe quel type de casque d’écoute
stéréo ou mono ayant une impédance supérieure à 30 ohms.
Le niveau d'écoute se règle par l'intermédiaire du Joystick (voir chapitre 5.1.3). Lorsque vous êtes dans une
des pages principales en mode REC ou PLAY, une pression à gauche sur le Joystick diminue le volume
casque, une pression à droite augmente le volume casque.
Le sélection et le mode de fonctionnement du monitoring s'effectuent dans le menu [MONITORING] . Il est
également possible d'écouter chaque piste séparément (mode SOLO chapitre 5.1.5).
La prise casque [PHONE] est de type Jack stéréo 6, 35mm (1/4"):
Corps = Gnd / Bague = canal droite / Pointe = canal gauche
ATTENTION:
L’amplificateur de la sortie casque du SX-R4 est assez puissant. Il est donc recommandé de
travailler avec un volume raisonnable afin de ne pas détériorer votre précieuse ouïe
