Mode d’emploi SONOSAX SX-R4 Page 13 de 53

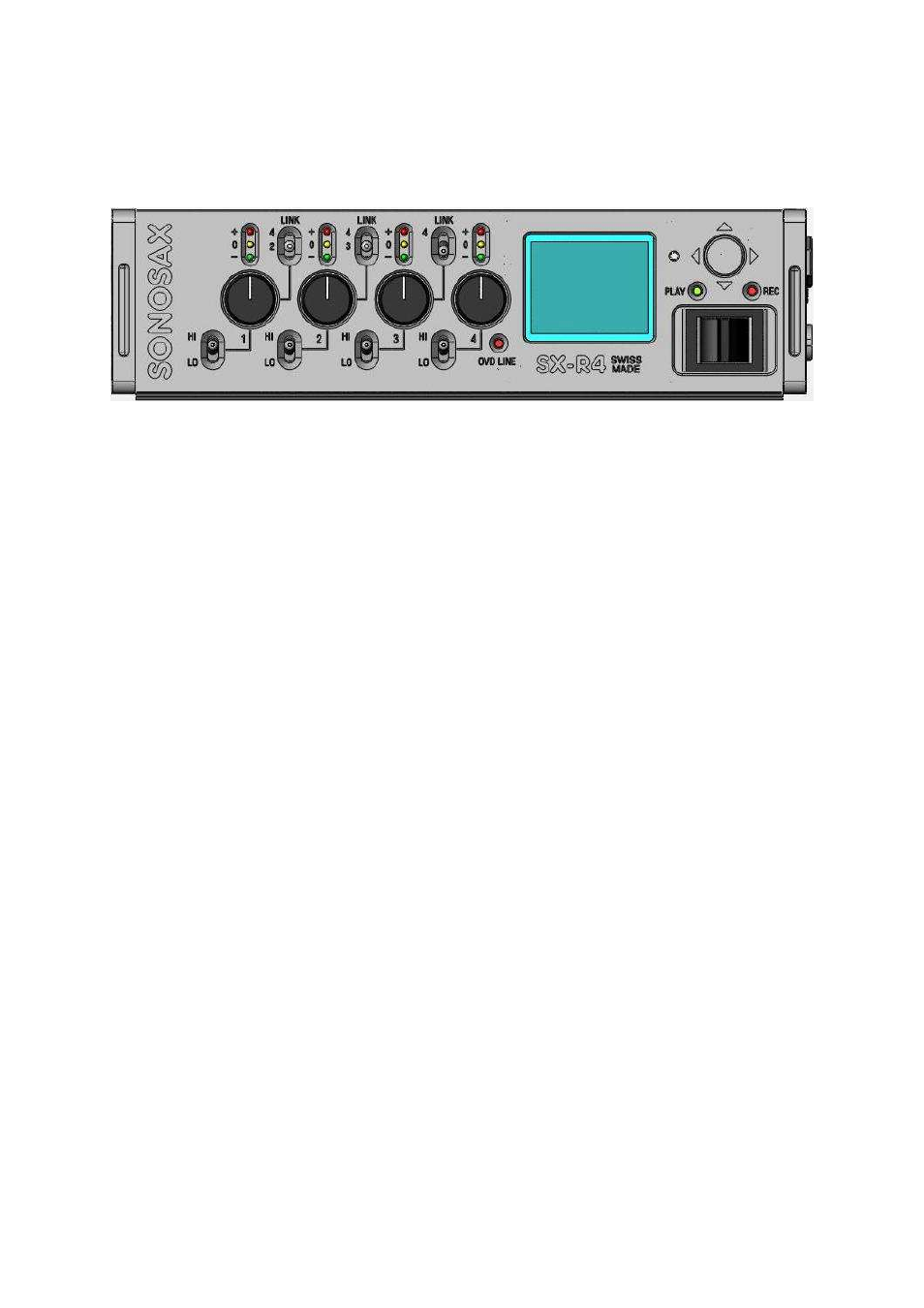

4.3 PANNEAU AVANT
La face avant du SX-R4 regroupe toutes les fonctions généralement utilisées lors d’une prise son, à savoir:
la section du réglage du niveau des entrées, le routage des voies, ainsi que toutes les fonctions moniteurs.
Chaque fonction est détaillée dans les chapitres suivants.
SECTION ANALOGIQUE DES ENTREES [ IN1 à IN4 ]
Cette section traite des fonctionnalités liées au contrôle des entrées tels que réglages des gains d'entrée et
couplages des potentiomètres de gain. Chaque canal comporte également un petit modulomètre à 3 LEDs
pour la visualisation du niveau de modulation. Ce modulomètre indique également l'activité du Limiteur et les
éventuelles sur-modulations.
4.3.1 Contrôle du Gain d’entrée [ LO-HI ]
Le réglage du gain d'entrée se fait conjointement au moyen des commutateurs de gain [ LO-HI ] et du
potentiomètre de réglage.
position High [ HI ] la sensibilité d'entrée s'étend de –18,5 dBu à –61,0 dBu pour 0 dBFS
position Low [ LO ] la sensibilité d'entrée s'étend de +1,5 dBu à –38,5 dBu pour 0 dBFS
position Low [ LO ] avec [ PAD ] la sensibilité d'entrée s'étend de +21,5 dB à –18,5 dBu pour 0 dBFS
REMARQUE: la plage de réglage de gain étant relativement grande, le gain de l’entrée doit être réglé avec
attention. Un gain trop peut amener à une distorsion et réduit la réserve de dynamique. Au
contraire, un gain trop faible va engendrer un mauvais rapport signal sur bruit.
4.3.2 Couplage des gains d’entrée [ LINK ]
Ces commutateurs permettent de coupler les potentiomètres de gain d'entrée, ainsi un seul potentiomètre
contrôle deux ou plusieurs canaux, ce qui assure de conserver l'équilibre stéréo des paires d'entrées
concernées, en cas d'utilisation d'un micro stéréo, d'un couple M/S ou de toute autre source stéréo.
Le couplage peut s'effectuer soit par paire pour les canaux 1 & 2 et/ou 3 & 4, soit par 3 canaux 2 & 3 & 4 lors
de l'utilisation de système double M/S ou soit par les 4 canaux ensembles, pour les systèmes Soundfield
"Format-B", auquel cas les 4 canaux sont couplés sur le canal 4 qui possède un quadruple potentiomètre.
Les couplages s'effectuent comme suit:
Canal n° 1: position basse = pas de couplage
position 2 = couplage sur le canal n° 2. Le Fader n° 2 contrôle les canaux 1 & 2
position 4 = couplage sur le canal n° 4. Le Fader n° 4 contrôle les canaux 1 & 4
Canal n° 2: position basse = pas de couplage
position 3 = couplage sur le canal n° 3. Le Fader n° 3 contrôle les canaux 2 & 3
position 4 = couplage sur le canal n° 4. Le Fader n° 4 contrôle les canaux 2 & 4
Canal n° 3: position basse = pas de couplage
position 4 = couplage sur le canal n° 4. Le Fader n° 4 contrôle les canaux 3 & 4
