EH222 D et Unité de condensation
Manuel de l'utilisateur de la Machine à glaçons du côté inférieur à distance
Octobre 2014
Page 29

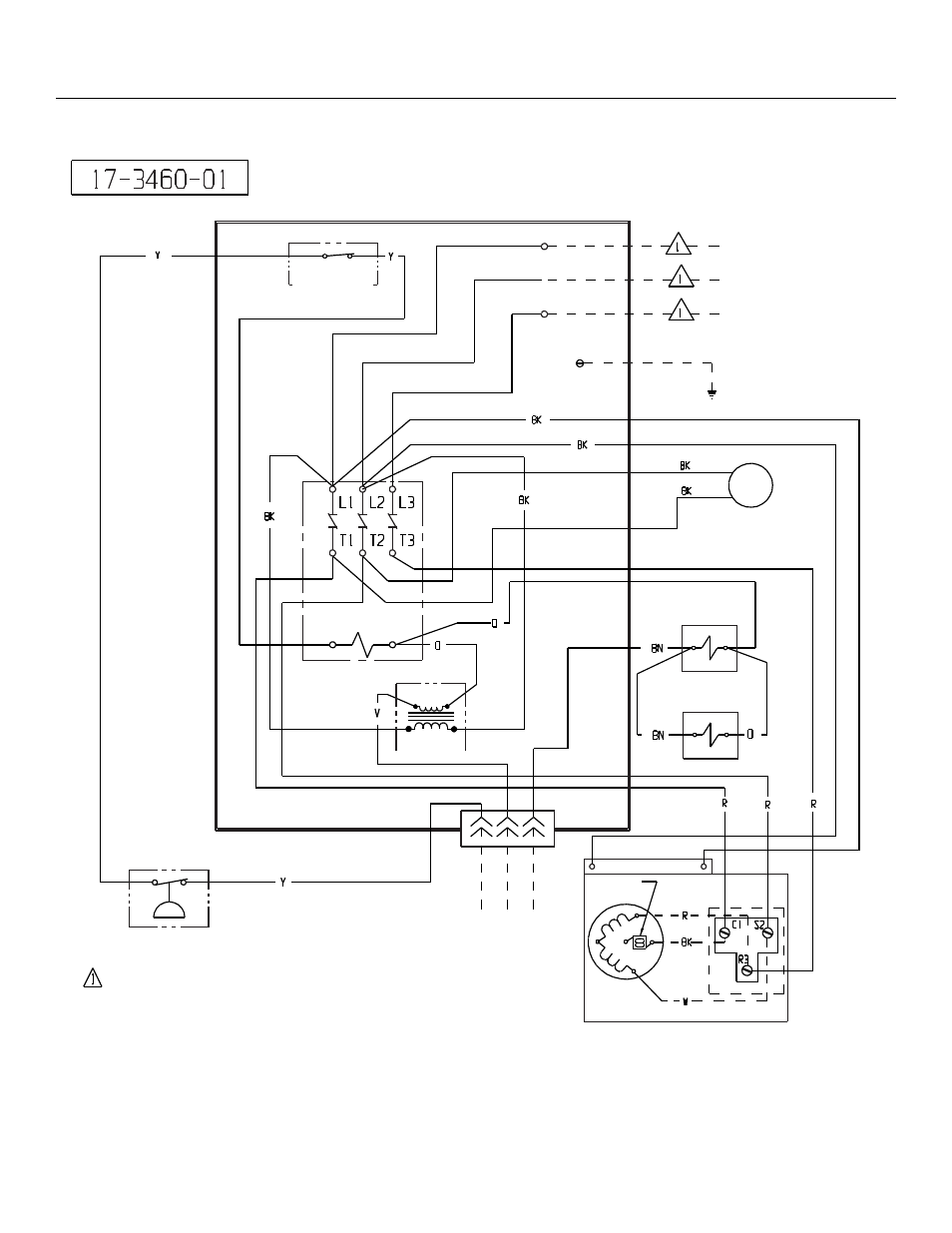

Schéma de câblage triphasé ECC
UTILISEZ SEULEMENT DES CONDUCTEURS DE CUIVRE
COMMUTATEUR
DU COMPRESSEUR
VIS DE MISE
À LA TERRE
MISE À LA TERRE
CONTACTEUR
TRANSfORMATEUR
DE CONDUITE DE
CHARGE
PROTECTEUR
INTERNE
CONTRÔLE DE LA
PRESSION ÉLEVÉE
LES LIGNES POINTILLÉES INDIQUENT LE CÂBLAGE SUR LE TERRAIN QUI DOIT
ÊTRE INSTALLÉ SELON LE CODE ÉLECTRIQUE NATIONAL ET TOUS LES CODES
LOCAUX ET ÉTATIQUES/PROVINCIAUX.
24 VOLTS DE
LA SECTION DE
L’APPAREIL À
fABRIQUER DES
GLAÇONS
AVERTISSEMENT :
CETTE UNITÉ DOIT ÊTRE
MISE À LA TERRE.
PLUS D’UN MOYEN DE DÉBRANCHEMENT PEUT ÊTRE REQUIS
POUR COUPER TOUTE L’ALIMENTATION VERS CETTE UNITÉ.
BOÎTE DU TERMINAL
COMPRESSEUR
DISPOSITIf DE CHAUffAGE DU CARTER
VALVE
DE CONTOURNEMENT DU
CONDENSATEUR
VALVE
D’ENTRÉE
DU LIQUIDE
ALIMENTATION ÉLECTRIQUE : VOIR LA PLAQUE
D’IDENTIfICATION POUR LES EXIGENGES DE
LA TENSION ADÉQUATE ET LA GROSSEUR
MAXIMALE DU fUSIBLE
MOTEUR DU
VENTILATEUR
