Page 13

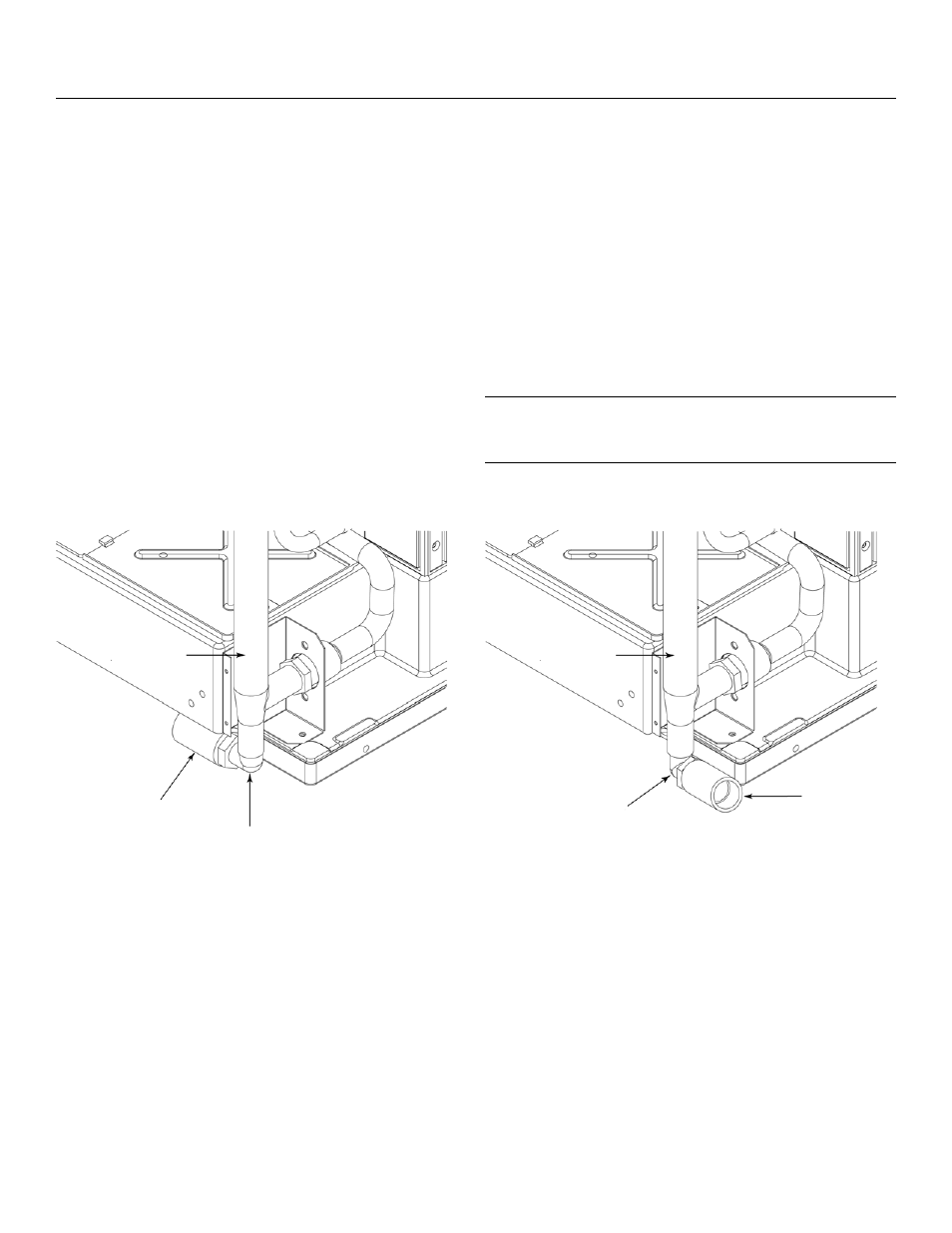

Connexions du drain
Drainage à droite :
1. Connectez le PVC de ¾ po (19 mm) au manchon
de raccordement femelle en PVC. Si le cuivre est
requis selon le code, retirez le connecteur en PVC
et installez un manchon de raccordement femelle en
cuivre de ¾ po (19 mm) sur le manchon de raccorde-
ment mâle NPT de ¾ po (19 mm). Effectuez toute la
soudure avant de connecter le manchon de raccorde-
ment mâle.
2. Dans les endroits serrés, effectuez la prochaine
étape après que l'unité est placée sur le distributeur
ou le bac.
3. Connectez les tubes de drainage rigide au tube
de drainage du réservoir. Acheminez le drain soit à
l'arrière, soit sous l'unité (à travers l'encoche dans
la base) soit sur le côté gauche ou le côté droit. Un
évent est intégré à l'unité, donc aucune ventilation
externe n’est nécessaire.
Placez le tuyau flexible de drainage le long du drain du
bâtiment. Ne faites pas de « T » à n'importe quel autre
drain, y compris le bac ou le drain du distributeur.
Drainage à gauche : Tournez le coude vers l'autre
direction.
Connectez le PVC de ¾ po (19 mm) au manchon de
raccordement en PVC.
Drainage vers l'arrière : Tournez le coude pour faire
face à l'arrière ou connectez le PVC directement dans
le manchon de raccordement FPT de ¾ po (19 mm).
Aucune ventilation de drainage externe n’est néces-
saire, la ventilation interne est déjà prévue.
Remarque : Un tuyau flexible de drainage externe
doit être soutenu afin de veiller qu'il ne bouge pas et
n'entortille pas le tube de caoutchouc interne.
Évent
du siphon
Évent
du siphon
Adaptateur
de PVC
Adaptateur
de PVC
Adaptateur
barbé de 90
degrés
Adaptateur
barbé de 90
degrés
