EH222 D et Unité de condensation
Manuel de l'utilisateur de la Machine à glaçons du côté inférieur à distance
Octobre 2014
Page 15
Système électrique :
Unité de condensation
Placez le fil de commande d'interconnexion à travers
l'extrémité du trou approprié de l'unité de condensation
et la fiche dans le raccord sur le boîtier de commande.
Acheminez la conduite d'alimentation (étanche aux
liquides) et les fils à la boîte de jonction de l'unité
ECC. Fixez avec un bon type de connecteur.
Remarque : Les fils d'alimentation électrique doivent
être de la bonne taille et de bon type selon le Code
national de l'électricité (National Electric Code- NEC).
Localisez la plaque signalétique de l'unité ECC pour la
Tension, la Phase, le Courant permanent admissible
minimal et la Taille de fusible maximale. Des fusibles ou
des disjoncteurs de type HACR peuvent être utilisés.
Respectez tous les codes locaux, provinciaux et
nationaux.
Notice triphasée : Vérifiez la tension entre les jam-
bes au contacteur. S’il y a une « jambe sauvage »
dans l'alimentation électrique triphasée, déplacez les
fils d'alimentation au contacteur afin que la tension
plus élevée soit en L3, ce qui relie le moteur du com-
presseur seulement.
Tête
Branchez le cordon d'alimentation de la tête de la fiche
dans une prise électrique à proximité de 115 volts.

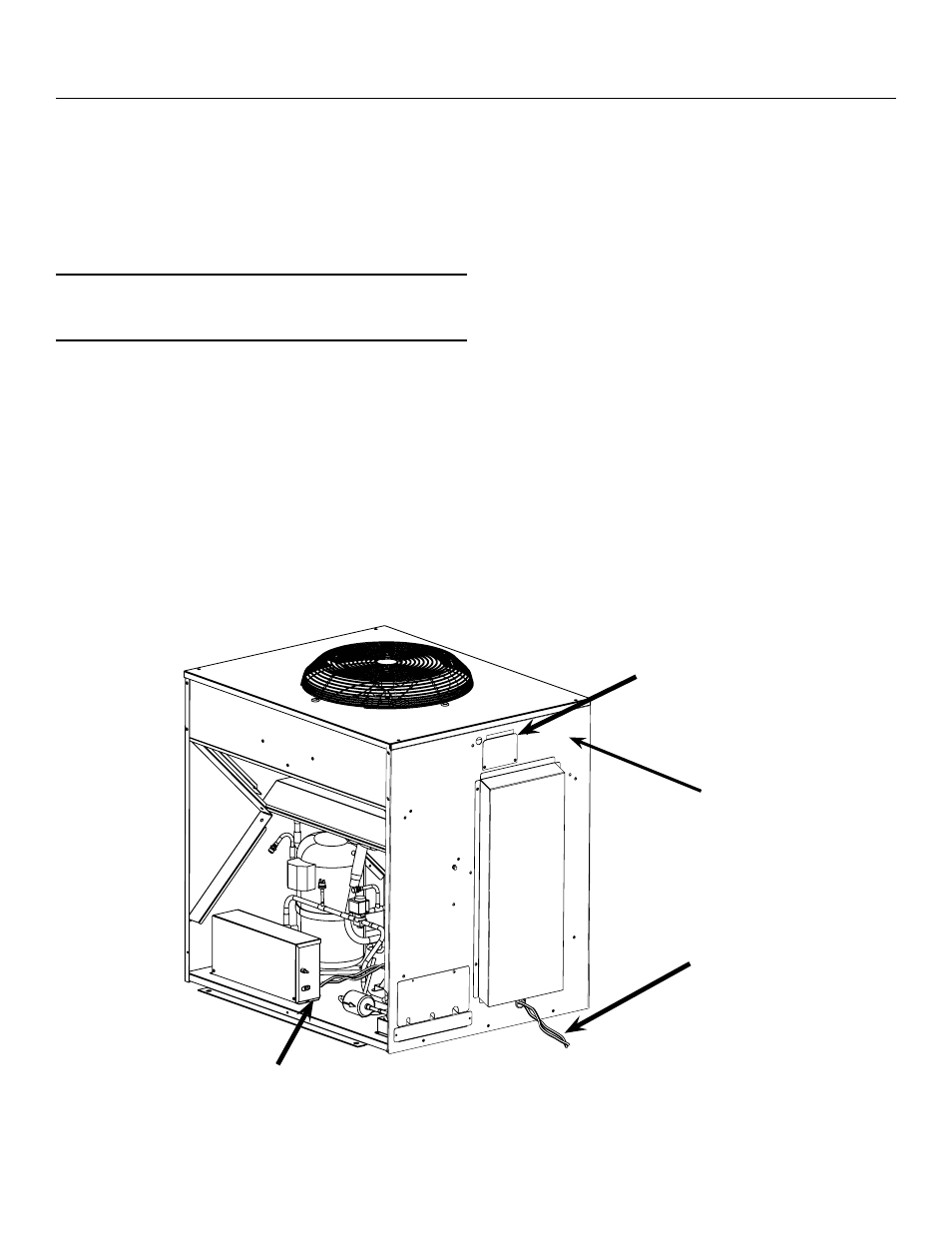

Câble de communication
Connectez le câble ici
Boîte de jonction électrique
Emplacement de la
plaque signalétique
