Référence pour le démarrage : Fonctionnement du régulateur

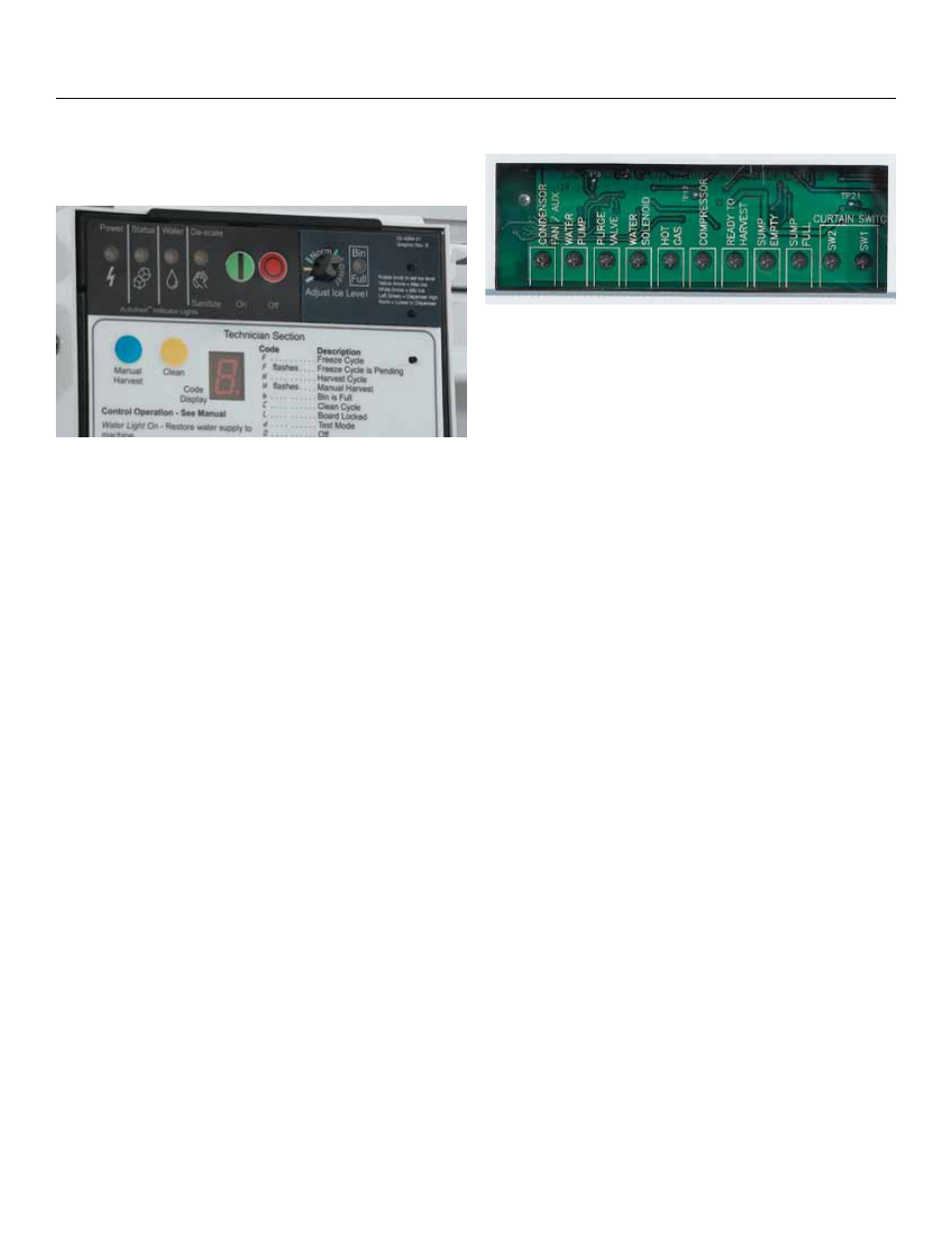

Le régulateur possède quatre voyants lumineux, un
affichage du code, quatre boutons poussoirs, et onze
voyants lumineux de composants.
Voyants lumineux
• Alimentation - allumé quand il y a de l'alimentation
électrique au régulateur
• Statut - allumé sur la mode de fabrication de glaçons
• Eau - allumé et clignote lorsqu'il n'y a pas d'eau
• Décalaminer et Assainir - allumé quand il est
temps de nettoyer la machine
Affichage de code
• Affiche l'état et les codes de diagnostic
Boutons poussoirs
• Marche
• Arrêt
• Récolte manuelle
• Nettoyer
Voyant lumineux de composants
• Ventilateur - pas utilisé sur ce modèle
• Pompe à eau - allumé lorsque la pompe est en
marche
• Vanne de purge - allumé lorsque la vanne de
purge est en marche
• Solénoïde de l'eau - allumé lorsque l'électrovanne
d'arrivée d'eau est en marche
• Gaz chaud - allumé lorsque la vanne d'arrivée
de vapeur et le solénoïde d'aide à la récolte sont
alimentés en électricité
• Compresseur - allumé lorsque le contacteur du
compresseur est mis sous tension
• Prêt à récolter - lorsque le capteur d'épaisseur de
glaçons est en contact avec de l'eau
• Puisard vide - allumé quand il n'y a pas d'eau en
contact avec le capteur de mi-longueur
• Puisard plein - allumé lorsque l'eau est en contact
avec le capteur le plus court
• SW2 - allumé lorsque le rideau est ouvert
• SW1 - allumé lorsque le rideau est ouvert
Définitions de cycle :
Gel : Le système frigorigène fonctionne pour dissiper
la chaleur des évaporateurs. Le compresseur, le mo-
teur du ventilateur et la pompe à eau sont en marche.
Récolte : Le système frigorigène et le système d'eau
fonctionnent pour récolter les glaçons et rincer le
réservoir. Le compresseur est en marche pour l'en-
semble du cycle, la pompe est en marche jusqu'à ce
que la vanne de purge se ferme.
La vanne d'arrivée d'eau s'ouvre et remplit le réservoir.
Les vannes de dérivation de vapeur et du condenseur
sont ouvertes pendant tout le cycle de récolte, comme
le mécanisme d'assistance à la récolte.
