EH222 D et Unité de condensation
Manuel de l'utilisateur de la Machine à glaçons du côté inférieur à distance
Octobre 2014
Page 12
Placement de la tête de fabrication de glaçons
Retirez du carton.
Placez le kit d'adaptateur sur le bac ou sur le dessus du
distributeur. Si l'adaptateur n'a PAS un ruban d'étanchéité,
installez du ruban d'étanchéité tel que celui de Scotsman,
nº de référence de pièce 19-0503-04. L'adaptateur à la
base de la tête de glaçon doit être scellé avec un ruban
d'étanchéité ou avec un mastic de qualité alimentaire.
Équipement fixé
ABS (Distributeur automatique de boissons - Automa-
tic Beverage Dispenser) dans des installations mon-
tables : Faites acheminer le tuyau flexible du fluide
frigorigène et installez le drain et les tuyaux d'appro-
visionnement en eau sur la section de fabrication de
glaçons avant de placer l'unité sur le distributeur.
Placez l'EH222 sur l'adaptateur, ne pas fixer pour le
moment. Faites dérouler le cordon d'alimentation et
acheminez vers l'alimentation électrique.
Branchez le câble de commande d'interconnexion au
faisceau de câbles dans la tête de fabrication de glaçons.
Situé sur le panneau supérieur :
• Raccordements frigorifiques.
• Câble de commande d'interconnexion.
• Port d'accès pour l'approvisionnement en eau.
• Cordon d'alimentation.
Le drain peut être acheminé vers la gauche ou vers la
droite, ce qui permet de placer la section de fabrication
de glaçons avec son dos près d’un mur.
Eau et drain
La machine de fabrication de glaçons nécessite un
approvisionnement en eau potable en quantité suffi-
sante et à un drain par gravité.
Déterminez comment le drain sera relié à la section
de fabrication de glaçons.
• Si l'accès est disponible à l'arrière de l'unité, ache-
minez le drain à partir de l'arrière.
• Si l'unité doit affleurer l'arrière du distributeur et
être à proximité du mur, acheminez le drain soit à
gauche soit à droite.
Dans certaines situations où il y a peu d’espace, il
sera nécessaire d'assembler la section de fabrica-
tion de glaçons au distributeur ou bac et d’installer
les connexions d'eau et de drain avant de placer le
système dans sa position de montage. Une boucle de
tuyauterie flexible d'approvisionnement en eau facili-
tera le mouvement du système.
Dans d'autres situations où il y a peu d’espace, la tuyau-
terie flexible d'eau et de drainage doit être connectée
avant de la placer sur le distributeur ou sur le bac.
Un manchon de raccordement du drain est adaptable
pour drainer les connexions à gauche, à droite et à
l'arrière.
L'unité est livrée prête à vider ver la droite. Le coude de
raccordement du drain avec adaptateur en PVC peut
être tourné pour drainer à droite, à gauche ou à l'arrière.
Manchon de
raccordement
du drain

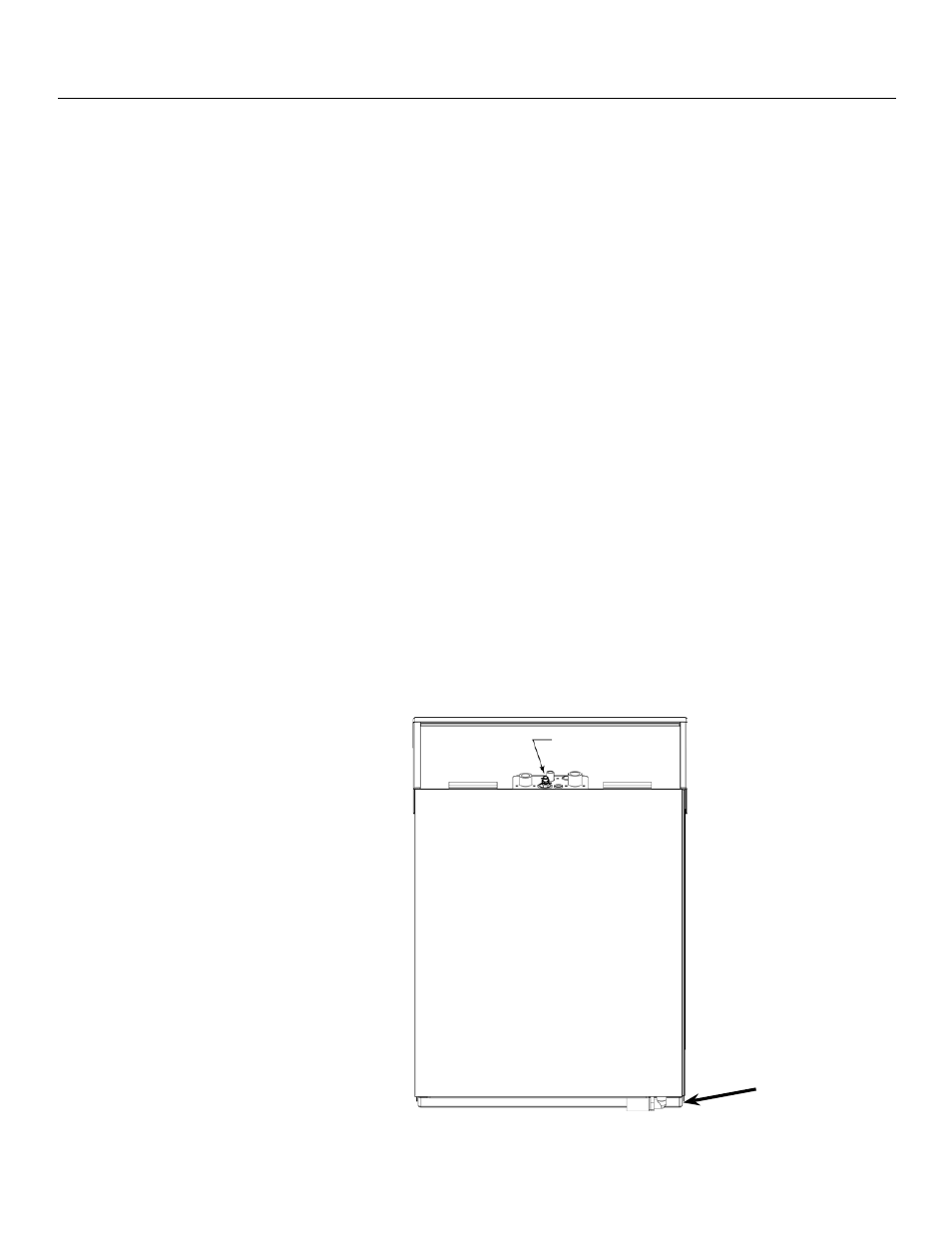

Vue à l'arrière du EH222
Connexion d’eau
de la conduite
d’alimentation
