EH222 D et Unité de condensation
Manuel de l'utilisateur de la Machine à glaçons du côté inférieur à distance
Octobre 2014
Page 14
Approvisionnement en eau :
Un écrou évasé de 3/8 po sur le tuyau flexible est
situé sur le panneau supérieur, à proximité du tuyau
flexible frigorigène.
À l'intérieur du sac de quincaillerie, à l'intérieur de l'ar-
moire, un adaptateur évasé mâle double de 3/8 pouces
(9,5 mm) (flare union) est fourni. Utilisez l'adaptateur
fourni pour faire un manchon de raccordement mâle
évasé de 3/8 po (9,5 mm) pour l'entrée d'eau.
Connectez un approvisionnement en eau potable froide
au manchon de raccordement d'entrée d'eau de 3/8 po
(9,5 mm) installé au-dessus. Utilisez un tuyau en cuivre
de dia. ext. de 3/8 po (9,5 mm) ou d'un autre tuyau de
taille comparable pour l'approvisionnement en eau.
Remarque : Ceci est une machine à glaçons cotée
NSF et contient des dispositions pour la prévention de
refoulement dans sa conception. Aucun refoulement
externe n'est nécessaire.

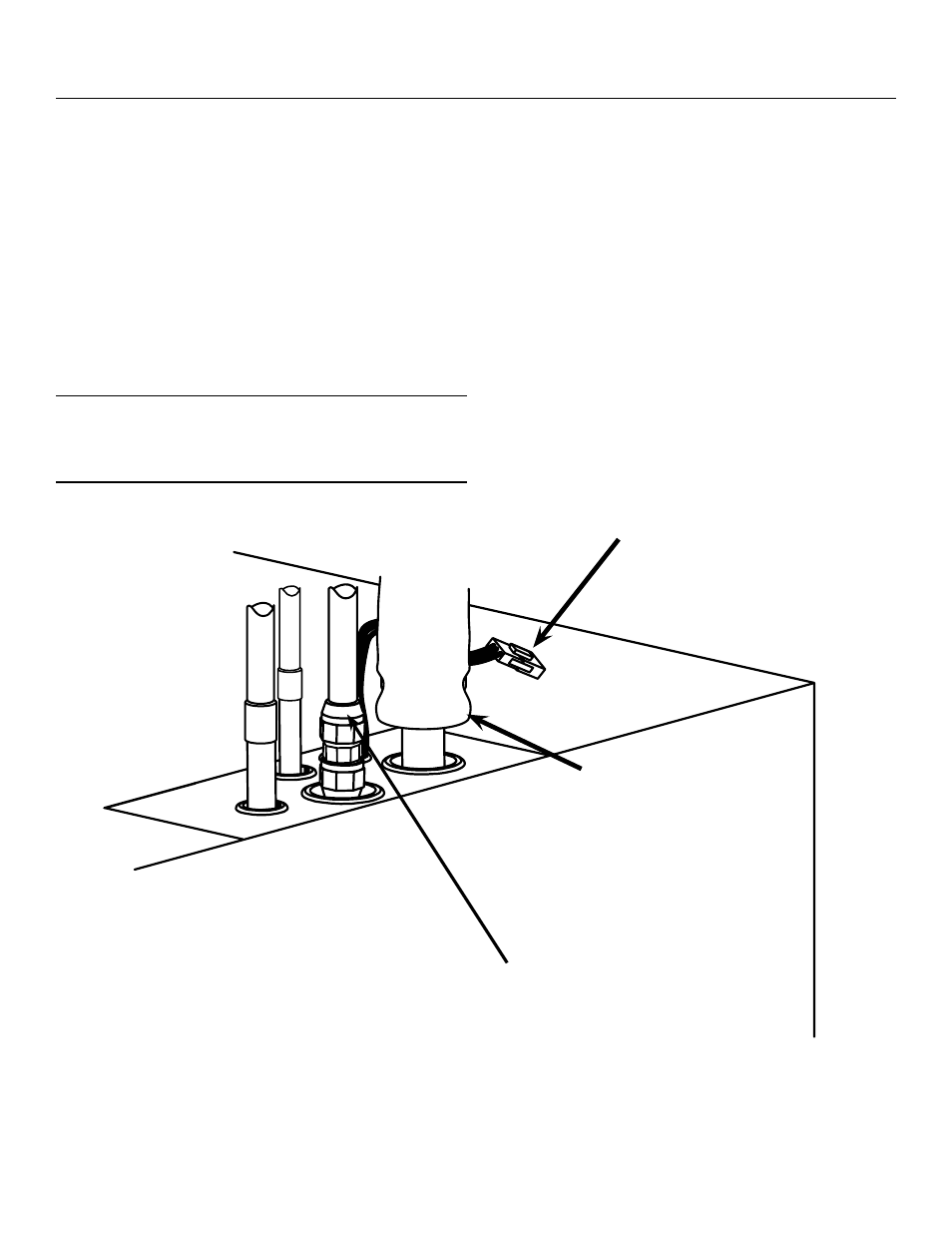

Raccordement
de l'approvisionnement en eau
Câble de communication
Isolation de la conduite
d'aspiration
