Scotsman EH222 D with ECC Condensing Unit - Manuel (Page 47)

EH222 D et Unité de condensation
Manuel de l'utilisateur de la Machine à glaçons du côté inférieur à distance
Octobre 2014
Page 16

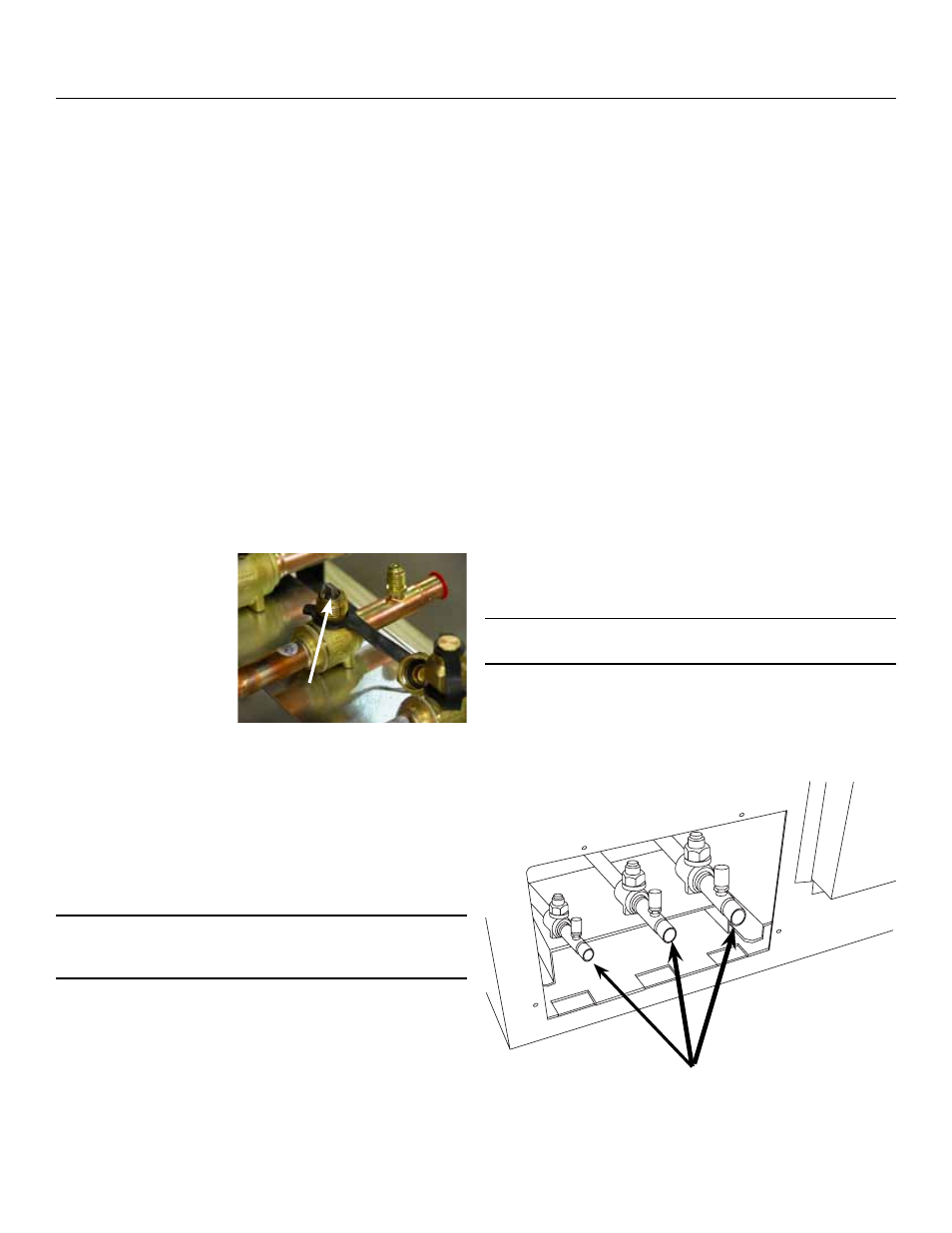

Connexion du système frigorigène
Nécessite du brasage, les étapes doivent être effectuées
par un technicien certifié EPA de type II ou supérieur.
À la tête :
1. Enlevez les bouchons de protection de tous les
trois raccords et purgez l'azote à partir de la
machine à glaçons.
2. Acheminez chacun des trois tubes à sa connexion.
3. Retirez le panneau supérieur et branchez un tuyau
frigorigène avec abaisse à la vanne d'accès de la
conduite de vapeur de 1/2 po (12,7 mm) si la vanne
est OUVERTE. Ceci est un évent pour purger l'azote.
4. Retirez les vis en supportant le tuyau flexible au
panneau arrière et abaissez-le vers l'extérieur
pour le brasage.
5. Nettoyez les extrémités des tuyaux flexibles et
positionnez-les dans des embases.
À l'unité de condensation
1. Confirmez que les vannes de raccordement sont
complètement fermées.
2. Enlevez les bou-
chons de protec-
tion sur les trois
connexions.
3. Enlevez les capu-
chons des raccords
de vanne d'accès.
4. Retirez les noyaux
des vannes d'accès.
5. Raccordez les tuyaux flexibles frigorigènes pour
accéder aux vannes.
6. Connectez l'approvisionnement en azote sec à la
connexion de la conduite liquide et à la connexion
de la conduite de vapeur.
7. Raccourcissez les tuyaux flexibles à la bonne lon-
gueur, nettoyez les extrémités et insérez-les dans
les embases de la vanne.
Remarque : Veillez à ce que le tuyau flexible et les
embases soient ronds, enrobez avec l'outil de sertis-
sage si nécessaire.
8. Ajouter du matériau dissipateur thermique au
corps de la vanne à bille.
9. Ouvrez l'azote et dispensez un débit d'azote de 1
lb/pi2 dans les tuyaux de la conduite de liquide et
de vapeur et brasez la conduite liquide, la condui-
te vapeur et des tuyaux flexibles de conduite
d'aspiration aux embases de vannes.
À la tête :
1. Avec un flux d'azote à partir de l'unité de conden-
sation, brasez les raccordements de la ligne de
liquide, de vapeur et d'aspiration.
2. Retirez le tuyau flexible frigorigène de la tête.
Soyez sûr que le capuchon de vanne soit serré.
3. Tirez le support de tuyaux flexibles et fixez au
panneau arrière.
À l'unité de condensation
1. Enlevez l'approvisionnement en azote.
2. Retournez le noyau de vannes aux vannes d'accès.
3. Raccordez la pompe à vide à
toutes les trois
vannes d'accès (utilisez deux collecteurs ou deux
tuyaux flexibles supplémentaires et un T) et éva-
cuez le tuyau flexible et la tête pour au moins un
niveau de 300 microns.
4. Retirez la pompe à vide et ajoutez la vapeur R-
404A à tous les trois tuyaux flexibles pour fournir
une pression positive.
5. Vérifiez les connexions de brasage et réparez les
fuites éventuelles.
6. Ouvrez les trois vannes complètement.
Remarque : La charge de fluide frigorigène complète est
contenue dans le récepteur de la machine à glaçons.
Vannes
fermées
Raccordements frigorigènes
Liquide
Vapeur
Aspiration
