EH222 D et Unité de condensation
Manuel de l'utilisateur de la Machine à glaçons du côté inférieur à distance
Octobre 2014
Page 27

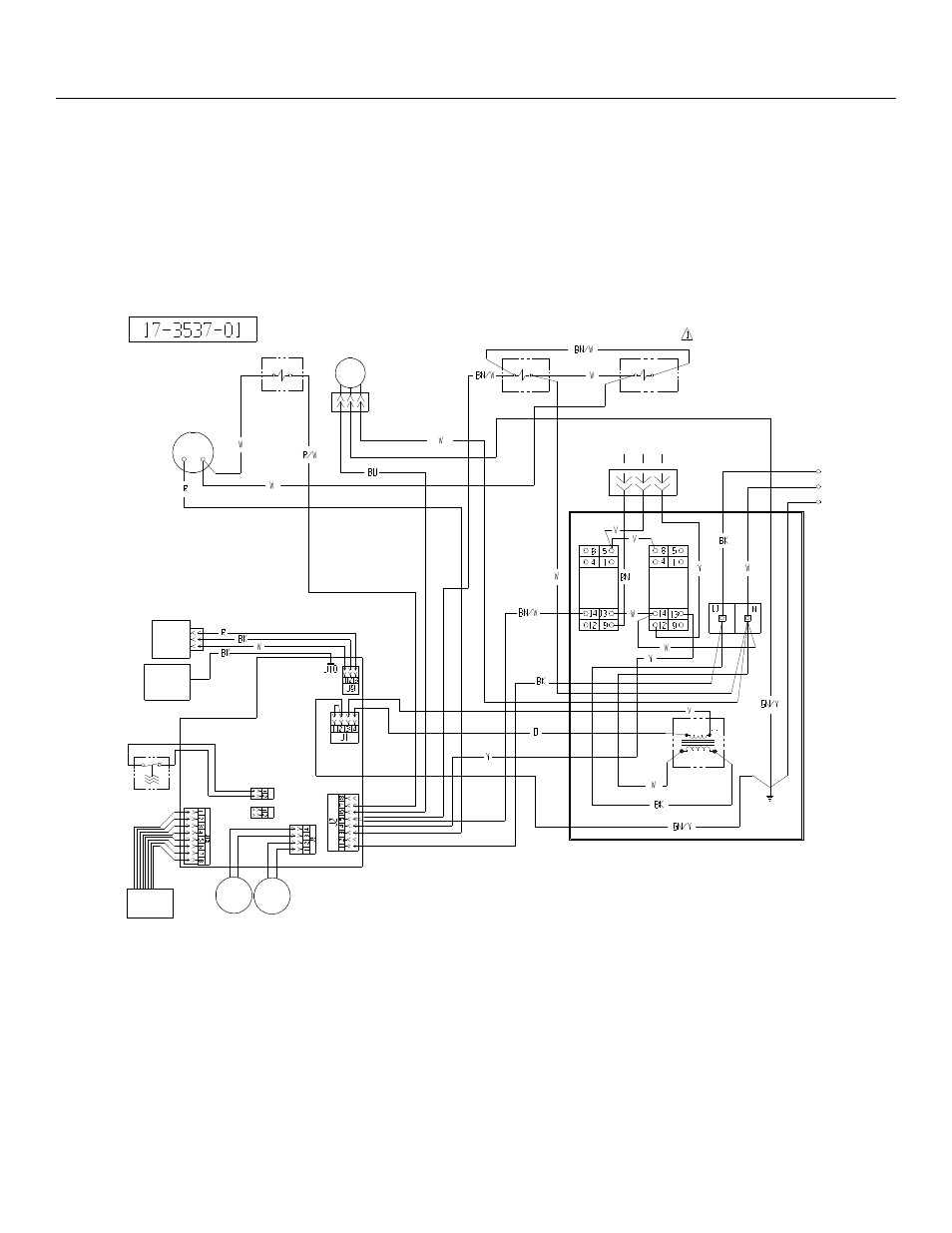

Schéma de câblage EH222
UTILISEZ SEULEMENT DES CONDUCTEURS DE CUIVRE
LES LIGNES POINTILLÉES INDIQUENT LE CÂBLAGE SUR LE TERRAIN QUI DOIT
ÊTRE INSTALLÉ SELON LE CODE ÉLECTRIQUE NATIONAL ET TOUS LES CODES
LOCAUX ET ÉTATIQUES/PROVINCIAUX.
SOLÉNOÏDE DE
GAZ CHAUD
SOLÉNOÏDE
D’AIDE HARV
VERS LA SECTION DU
COMPRESSEUR
RELAIS
HGV
DÉTECTEUR
DU NIVEAU
D’EAU
SONDE
D’ÉPAISSEUR
DE GLACE
CONTRÔLE
ÉLECTRONIQUE
COMMUTATEUR DE
RIDEAU 1
MEMBRANE
D’INTERfACE
UTILISATEUR
TEMP. DU
PUISARD
DÉTECTEUR
TEMP. DE
DÉCHARGE
DÉTECTEUR
COMP.
RELAIS
TRANSfORMATEUR
DE CONDUITE
DE CHARGE
TERM.
BLOC
MISE À LA
TERRE
CORDON D’ALIMENT
ATION
D’ENTRÉE
VOIR LA PLAQUE D’IDENTIfICATION POUR
LES EXIGENGES DE LA TENSION ADÉQUATE
ET LA GROSSEUR MAXIMALE DU fUSIBLE
SOLÉNOÏDE
D’EAU
VALVE DE
DÉCHARGE
POMPE DU
CONTRÔLE
TECHNIQUE
CETTE UNITÉ DOIT
ÊTRE MISE À LA TERRE.
AVERTISSEMENT :
PLUS D’UN MOYEN DE DÉBRANCHEMENT PEUT ÊTRE REQUIS
POUR COUPER TOUTE L’ALIMENTATION VERS CETTE UNITÉ..
